Защо Weldments не ми изчислява правилно дължините на профилите в Cut list в SolidWorks?

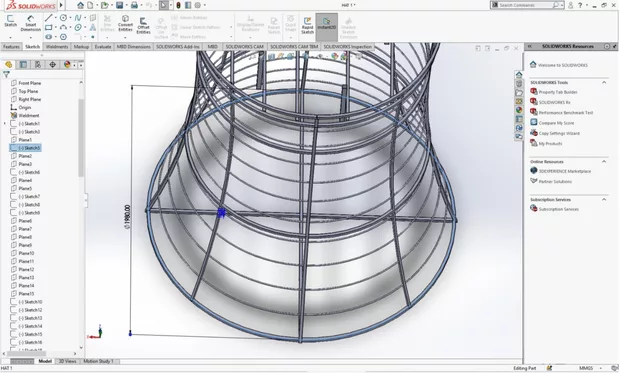

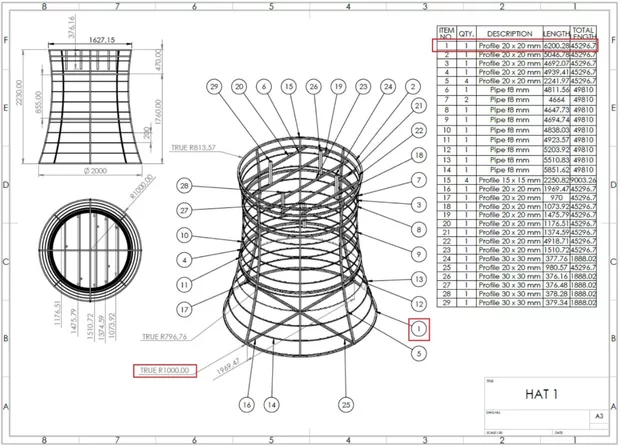

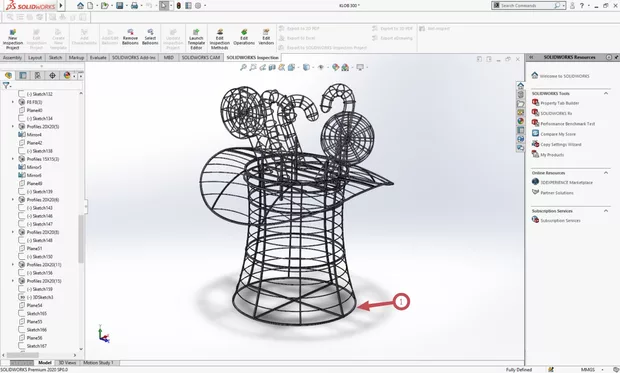

Може ли някой да ми помогне с Weldments в SolidWorks. По задание трябва да направя основа за тази шапка ⌀2000мм от профил 20х20мм. Създавам скица с прекъснат кръг ⌀1980, като оставям разстояние 10 mm от всяка страна на профила и да го направя 2000 mm външен габарит. В таблицата накрая в чертежа би трябвало да ми даде число по формула 2000x3.14=6280 дължината на производствения профил трябва да е 6280мм, а на чертежа ми дава 6200мм, което е грешно и се получава разлика от 80 мм, което на производствен етап е проблем ... Грешката идва от фактът, че програмата взема предвид дължината на скицата, а не габарита. Може ли някой да ми каже как да го настроя на чертежа, за да ми покаже по външен размер? Както и искам да знам при групиране на насечени елементи в Cut list (показвам го в снимка групирано и негрупирано) накрая в чертежа ми дава различни числа в като цяла дължина. Как да разбера от къде идва това разминаване и на кое точно да вярвам, на насечените елементи или на групираните.
Здравейте, Милкана, SolidWorks изчислява дължините в Cut list базирано на размерите на самата скица, а не на външния размер на профила. За да получите правилни резултати, трябва да коригирате скицата, като вземете предвид размера на профила. Вашият случай на несъответствие при общата дължина на насечени и групирани елементи е по-комплициран и може да се дължи на начина, по който SolidWorks групира и изчислява тези стойности.
Настройка на размерите на скицата: СолидВъркс използва скицата като основа за изчисление на дължините на профилите. Ако искате да включите размера на профила в крайния размер, трябва да коригирате скицата си. При профил 20х20мм, бихте добавили допълнителни 20 мм към вътрешния диаметър на скицата. Това би трябвало да промени дължината на профила, която SolidWorks изчислява в Cut list.
Различни общи дължини на насечени и групирани елементи: Това може да бъде по-сложно и ще изисква допълнително тестване. SolidWorks групира елементите в Cut list по няколко параметъра, включително размер, форма и материал. Ако някой от тези параметри е леко различен между два или повече елемента, SolidWorks може да ги счита за отделни елементи, което би могло да доведе до различни общи дължини. Вашият начин на работа със скицата или някое друго непредвидено поведение в SolidWorks също може да доведе до това разминаване. За да разрешите този проблем, ще трябва да проведете по-детайлно проучване и тестване на проекта си.
