Как да работим с листов конус?

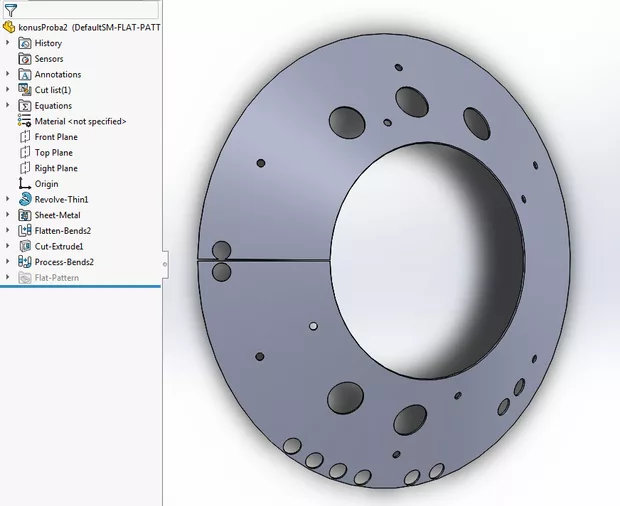

Помагайте - не мога да създам чертеж на конус от листов материал с множество отвори. Конуса построих със завъртане на права около ос на 359,5 градуса. След това Insert bends с посочване на единия ръб за да стане листов материал. Flatten и като избирам едната повърхнина създавам Sketch за да начертая всички необходими отвори с Extruded Cut. Сега премествам Cut-Extrude1 между Flatten-Bends2 и Process-Bends2 както може да видите от приложената картинка. Сега всичко работи, детайла се разгъва и сгъва, има отворите, но ... Правя чертеж и разгъвката я няма. На Flat Pattern отново е сгънатия детайл под ъгъл спрямо линията на огъване, която зададох по-горе. Опитах и оразмеряване само на разгънатия детайл, но не позволява оразмеряване на отворите.... това обикновено става, ако не са кръгли, но те са начертани кръгли върху разгънатата повърхнина???
Solidworks Premium Sp 5.0
Здравейте, Даниел, за да създадете чертеж на конус от листов материал с множество отвори в SolidWorks, трябва да следвате следните стъпки:
- Създайте конуса си като завъртите права около ос на 359,5 градуса.
- Използвайте командата Insert Bends и посочете единия ръб на конуса, за да го превърнете в листов материал.
- Използвайте командата Flatten, за да разгънете листовия материал.
- Създайте Sketch върху едната повърхнина на разгънатия детайл и начертайте всички необходими отвори с Extruded Cut.
- Преместете Cut-Extrude1 между Flatten-Bends2 и Process-Bends2.
- Проверете дали всичко работи като разгънете и сгънете детайла.
Ако все още не виждате разгънатия детайл в чертежа си, опитайте да го оразмерите само на разгънатия детайл. Ако не успее, опитайте да проверите дали отворите са начертани правилно.
