Подравняване на размерни линии в AutoCAD.

Често се случва по време на работа размерните линии да не  ги подравняваме още при тяхното създаване. Командата която подравнява вече готови размерни линии е "DIMSPACE"

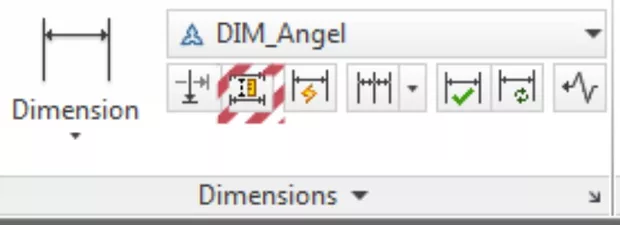

1.Пускаме командата "DIMSPACE" от командния ред или от менюто Annotate раздел Dimensions иконката

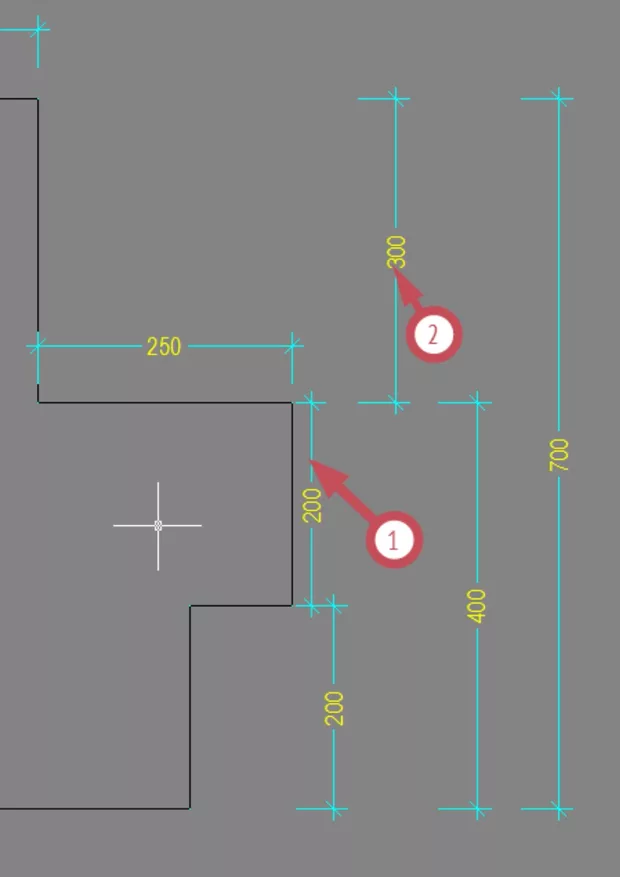

2. Избираме размерната линия (базовата) по която искаме да се подравнят останалите  в една линия.

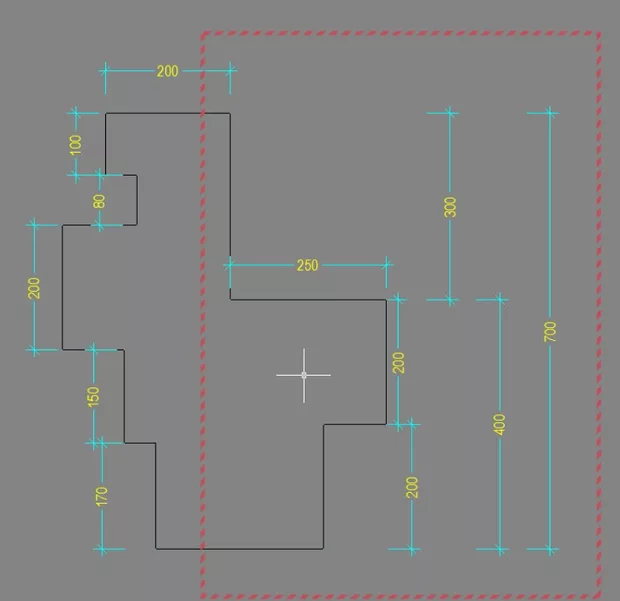

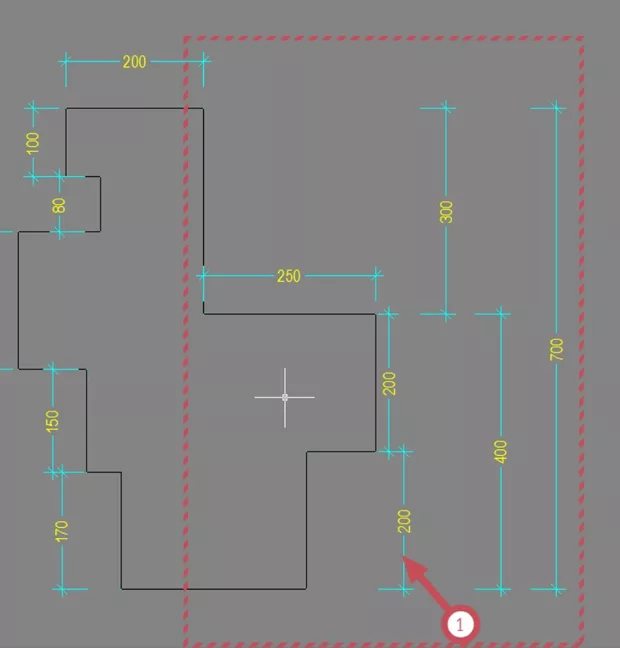

3. Селектираме размерните линии които искаме да се подравнят по базовата. Може една по една или със селектиране няколко наведнъж (Трик-AutoCAD разликата между избор от ляво на дясно)



4. Натискаме "Enter" или десен бутон на мишката.

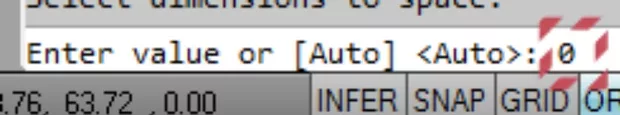

5. В командния ред задаваме стойност "0"


6. Натискаме "Enter" или десен бутон на мишката.

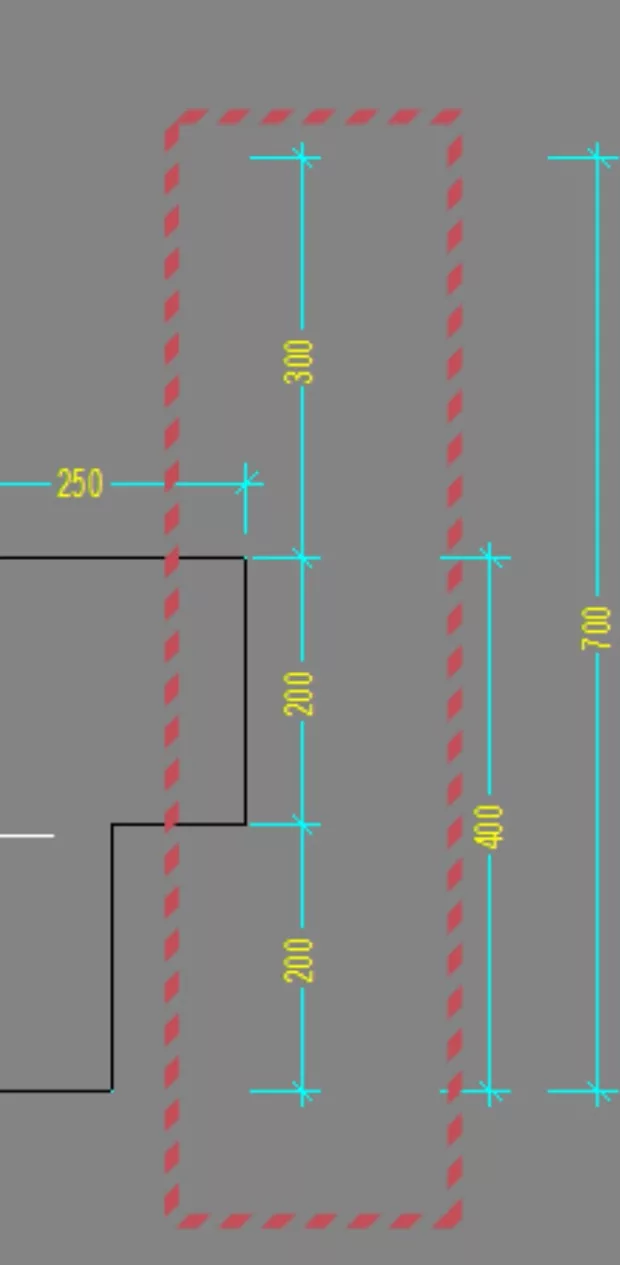

Това е!

Тук целта е размерните линии да бъдат на точно определено разстояние една спрямо друга.

1.Като при Вариант 1
2.Като при Вариант 1

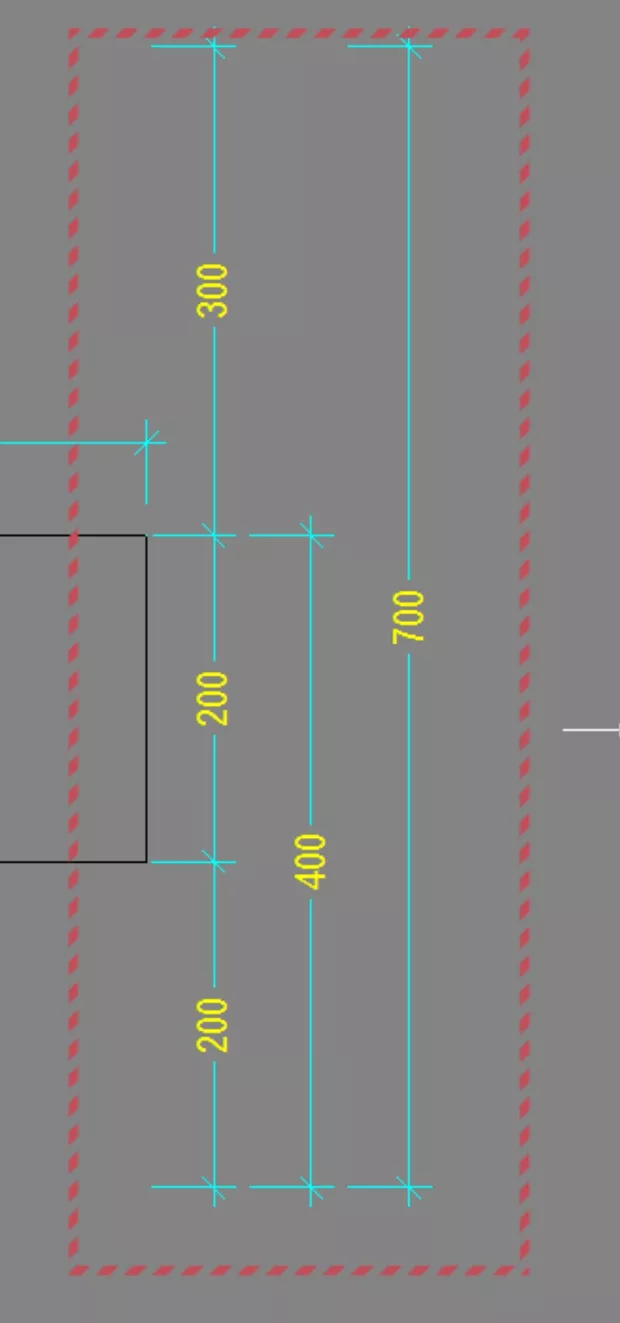

 пример

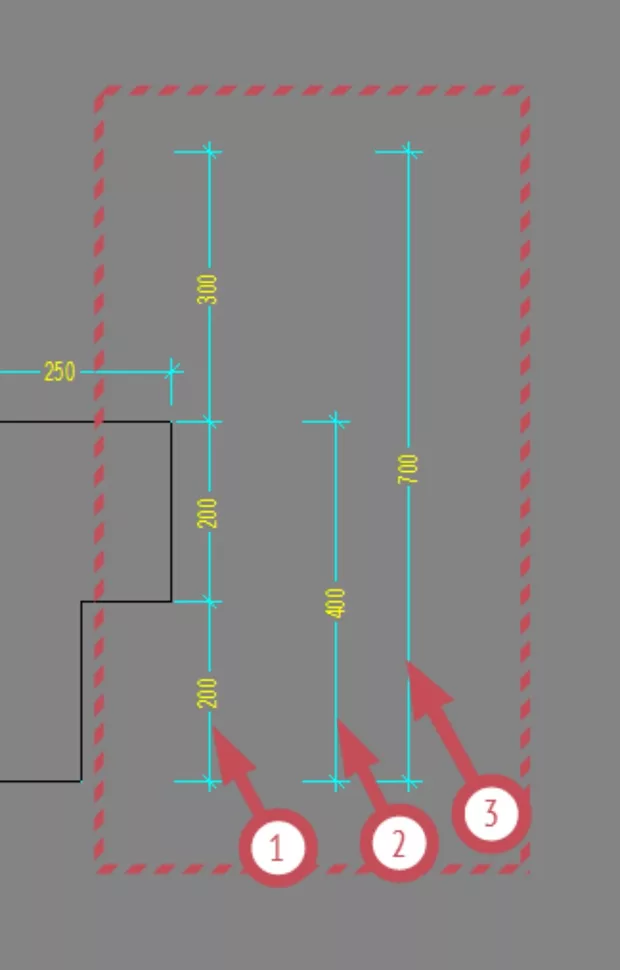

3. Тук селектираме размерните линии които са зад базовата- в случая 2 и 3 от изображението.
4.Като при Вариант 1

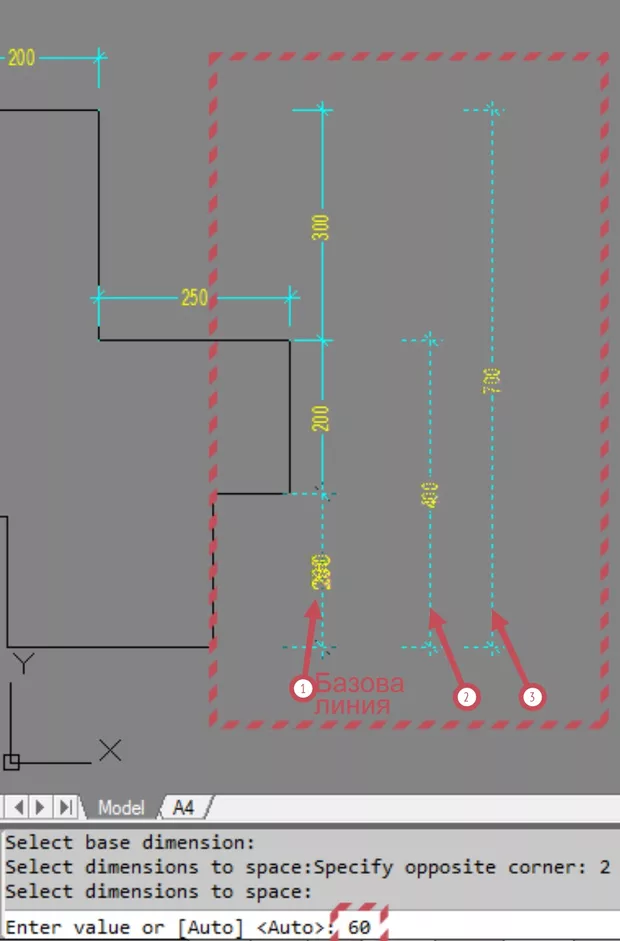

5. Тук задаваме стойност на какво разстояние една от друга искаме да бъдат размерните линии. При чертеж в cm. и мащаб 1:75, ако зададем стойност 60 разстоянието между тях на разпечатката ще е 8 mm.


6.Натискаме "Enter" или десен бутон на мишката.
Това е!

Пи чертеж в cm. и разстояние 8mm. на разпечатката, се задават следните стойности в моделното пространство:

  МАЩАБ            units

1:10                 8

1:15                 6

1:20                 16

1:25                 20

1:30                 24

1:40                 32

1:50                 40

1:75                 60

1:100               80

1:150               120
