Защо се получава така?

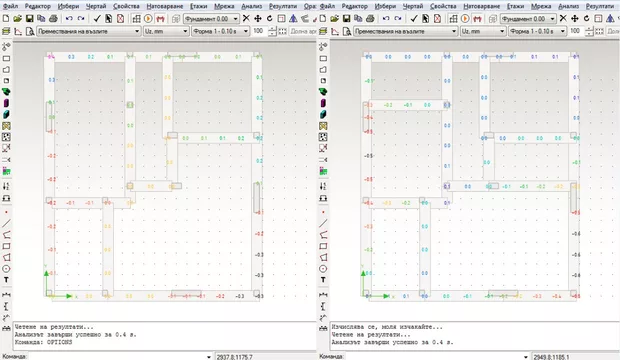

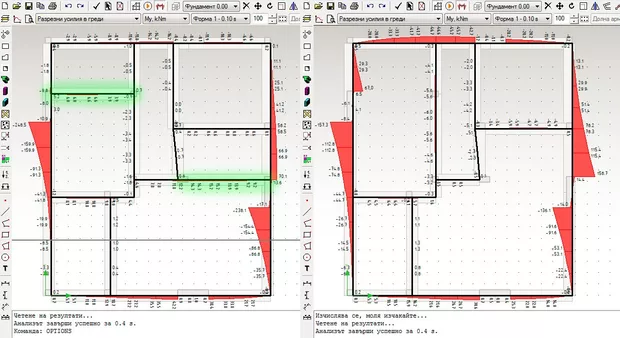

При премахване на ивичните фундаменти в зелено, моментите в ивиците при шайбите са с ясно изразена опънна и натисната зона. Когато обаче се оставят фундаментите в зелено, РУ в ивичния фундамент на шайбата в ляво на схемата, са по-големи отколкото ако го няма - (изглежда така сякаш ивичния фундамент спира до шайбата) . Преместванията също са само с (-)знак докато в другия случай са с (+ и -). Модела е на жил.сграда на 1ет.
Като цяло е добре да се погледне самият модел. При вторият вариант, това е почти като греда върху еластична основа с концентриран момент. При това, гредата се завърта общо взето симетрично спрямо средата на шайбата и затова моментите са близки и от двете страни. При първият вариант, влиянието на напречния фундамент се явява като една концентрирана пружина в края на шайбата. Завъртането вече не е симетрично спрямо средата, поради което моментът се изтегля към срещуположната страна.
В действителност PSCAD отчита малко по-сложно натоварването от шайбата. Отчита се коравината на самата шайба, като са въведени допълнителни корави елементи по нейната дължина. Огъващият момент в основата на шайбата е разпределен по дължината и в план по линеен закон (Навие) като концентрирани възлови сили.
