Как може да се принтира чертеж в опреден мащаб например 1:50, 1:100?

Здравей, Симона.

Може посредством бързо притиране от моделното пространството или през Layout - a .

Само трявба да прецениш в какви единици е чертан за да знаеш както точно да зададеш като мащаб при принтиране за да може да зададеш правилния мащаб.

В курса AutoCAD Формула има цял модул за принтирането така че ако си преминала през него със сигурен че тази насока по-горе ти дава ясна представа как може да се случат нещата.

Здравейте, не знам от къде мога да проверя в какви единици е чертан и не знам от къде мога да задам мащаб на чертежа. Ако може стъпка по стъпка да ми покажете как точно става.

Здравей, Симона.

Има цял модул от курса AutoCAD Формула в който доста подборно е описано как трябва дас е процедира при принтиране от AutoCAD. Ако тръгна стъпка по-стъпка да изяснявам тук целия принцип следва да напиша един голям ферман, т.к. за да обясниш принтирането, трябва да се мине през иделогията на мащабите, след това през иделогията на различните пространства в CAD.

Ето насоки, но наистина за цялостно разбиране мините през курса AutoCAD Формула.

Може да премериш една линия с командата DISТ и съответно спрямо чертежа които имаш да прецениш една измеренеа единица на какво се равнява ... дали на метри, дали на сантиметри, дали на милиметри.

Това е условно приемане на единиците в който е ичертан чертежа е ... идеята е че една чертожна единица на AUtoCAD (unit= Чертожната единица в AutoCAD) условно се приема за реална единица (мм, см, дм , м ) от чертежа.

След като прецениш това, както е описано в курса AutoCAD формула следва да приемеш условието че единица измеренена от чертежа е 1 см например,

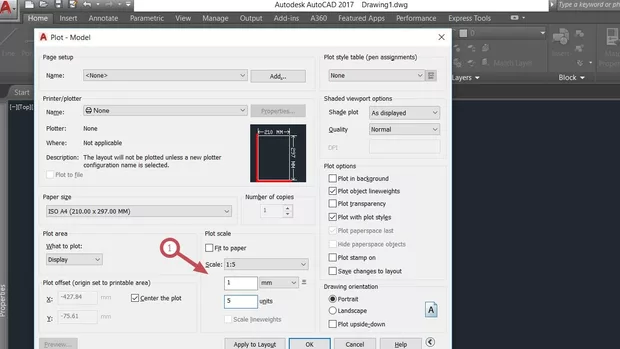

Сега вече трявба да прецениш от къде ще принтираш дали от моделното пространство или от харртиеното пространсво ( в курса е показана разликата между двете пространства), след което ако .... 1 unit (UNIT = чертожната единица в AUtoCAD) е равен на 1 см то следва ако искам да принтирам да речем в мащаб 1:50 следва да задам мащаб на принтиране - 1 mm да бъде равен на 5 units - (снимка 1). ... Сега въпросаът е защо тончно 1 mm към 5 uniits а не 1 мм да бъде 50 units, ами защото по подразбиране AUtoCAD работи в милиметри, т.е. тези черножни единици на AUtoCAD (units) са зададени в ММ, НО ние мислено ги приехме в сантиметри, т.к. преценихме че чертежа е изчертан в сантиметри и съответно 10 мм са 1 см следва отношението 1:50 да стане на отношение 1:5.

Вече може да разпечатаме чертежа в 1:50. тук вече идва момента от къде точно разпечатваме чертежа от моделното пространство или от хартиенето, ще дам пример от моделното.

След като сме нагласили мащаба в прозореца показан на снимка 1, следва да изберем коя част от моделното пространство ще принтираме.

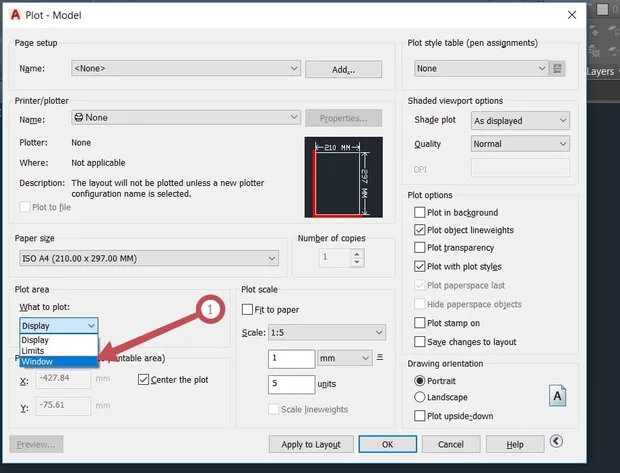

От менюто на снимка 2 от раздела What to plot избираме Window.

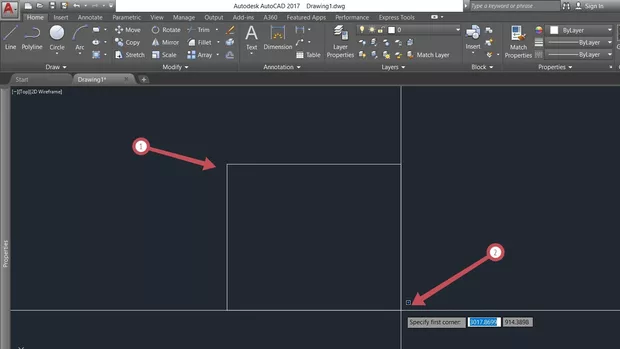

Следва AutoCAD да ни върне в моделното пространство и там да изберем чрез селекция частта от чертежа, която искаме да принтираме (снимка 3).Правим селекция, като първо кликваме в горния ляв ъгъл на исканата от нас селекция(снимка 3 позиция 1), след това кликваме в долния десен ъгъл на искана от нас селекция (снимка 3 позциия 2).

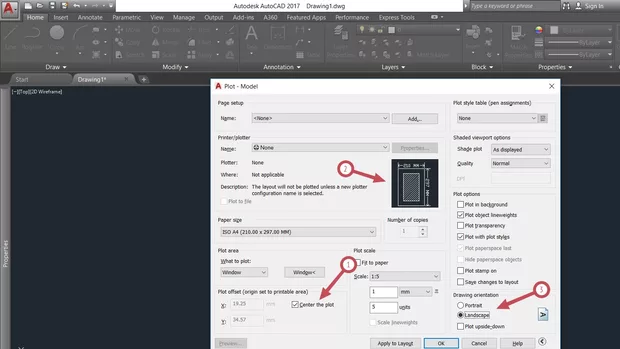

С отметка на Center to Plot центрираме чертежа (снимка 4 позиция 1), в позиция 2 от снимка 4 преценяваме дали чертежаще се събере в избрания от нас размер на чертежа, а от показаната позиция 3 може да променяме как да е завъртян листа.

Това е възнможно най-краткия и систематизиран отговор на този на пръв вид доста лесен въпрос ... НО AUtoCAD не е Excel Или Word, когато става дума за принтиране и стъпките са различни при дадена ситуация и може да направиш нещо по поне 10 различни начина.

Не знам какъв опит имате с AutoCAD, НО много силно препоръчвам да преминете през курса AutoCAD формула за да получите наистина едини добри познания по AUtoCAD и след това да надграждате във времето познанията си.

Форумът е страхотен и има много допълнения, помощ, насочващи теми, теми които обогатяват познанията, решения на дадени казуси и трудности срещани в практиката ... които решения са безценни в повечето случаи, НО определно преди това е хубаво да набавите основните идеологии при работа с AutoCAD, т.к. ако написаното по-горе макар и смеляно и да е кратко и ясно, ако не знаете за условието за това че в AutoCAD се чертае в UNITS и те се приемат условно, НО пък в самият CAD са в мм, тези мм може и да се променят, НО ако се променят,с тава още по сложно за разбиране ако не сте преминала през базовите познания за AutoCAD.
