Защо текстът изчезна, а стрелката се появи на две места?

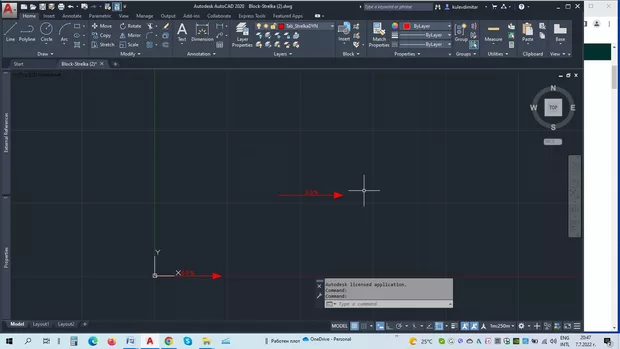

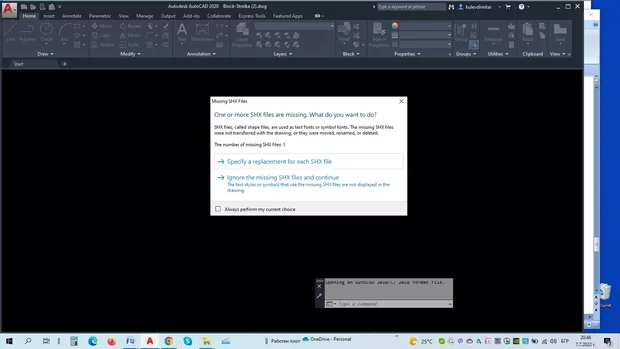

След като свалих файла под видеото, при отварянето му излезе съобщение, че липсват някакви SHX-файлове. Който и отговор да избера, файлът се отваря, но без текста на зададени въпрос, а стрелката е на две места, като второто е в началото на координатната система. Защо се получава така?
Здравейте, Димитър, текстът във файла може да е изчезнал, защото AutoCAD не може да намери шрифтовите файлове SHX, които се използват за рендирането на текста. Възможно е стрелката да се появи на две места поради някаква грешка или неточност при копирането на блоковете.
SHX файловете са компактни шрифтови файлове, които AutoCAD използва за рендиране на текст. Когато отворите чертеж, който използва SHX файлове, които не са налични в системата, AutoCAD няма да може да покаже текста правилно.
Следете следните стъпки, за да разрешите проблема със SHX файловете:
- Първо, трябва да намерите липсващите SHX файлове. Ако имате достъп до тези файлове (например, ако са включени в курсовите материали или ако можете да ги свалите от интернет), просто ги копирайте в директорията на AutoCAD за шрифтови файлове.
- Ако не можете да намерите липсващите SHX файлове, можете да промените настройките на AutoCAD, така че да използва друг шрифт вместо тези, които липсват. За да го направите, трябва да отворите диалоговия прозорец за настройки на AutoCAD (Options), да отидете на раздела "Files" и да намерите опцията "Substitute Font". От тук можете да зададете заместващ шрифт за липсващите SHX файлове.
Като относно стрелката, която се появява на две места, е възможно това да е причинено от грешка или неточност при копирането на блока. Можете да прегледате настройките на блока и да уверите, че точките на връзка (Insertion points) и ориентациите са зададени правилно. Ако това не помогне, е възможно да трябва да създадете блока отново или да редактирате блока, за да коригирате проблема.
