Въпрос към урок: Кръг. Базова геометрична фигура от курс: AutoCAD Формула

Защо не мога да обединя дъги с линии

AutoCAD Формула
Димитър Николов

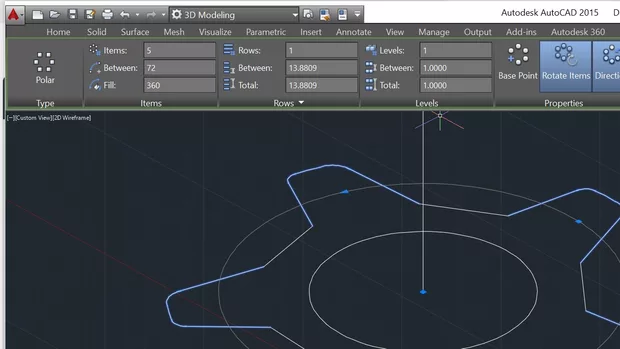

Начертах с команда arrow профилите и искам да обединя фигурата за да мога да я екструдна ,но за целта трябва да е полилайн цялата, за да е плътно тялото Пробвах със команда join но не се получава.

Аула Ментор

Здравейте, Димитър, вероятно проблемът се дължи на това, че дъгите и линиите не са точно свързани в техните крайни точки или може би формите не са подходящи за съединяване с използваната команда.

  1. Проверка на точките за свързване: Първо трябва да проверите дали всички краища на дъгите и линиите точно се докосват. Ако има разстояние между тях, командата join няма да може да ги обедини в един полилайн.
  2. Използване на командата PEDIT: Ако дъгите и линиите са точно свързани, но все още не може да се използва join, може да опитате с командата PEDIT. Ето как става:
  • Изберете линията или дъгата.
  • Въведете командата PEDIT.
  • Изберете опцията Multiple, ако искате да модифицирате повече от една фигура.
  • Изберете Join.
  • След това добавете всички сегменти, които искате да обедините.
  1. Използване на командата JOIN: След като сте подготвили фигурите, опитайте отново командата join, за да видите дали ще могат да се обединят в един полилайн. Уверете се, че всички фигури са селектирани преди да използвате командата.

Ако следвате тези стъпки и все още имате проблеми, препоръчвам да проверите за настройки или спецификации в AutoCAD, които могат да пречат на успешното използване на командата join.
