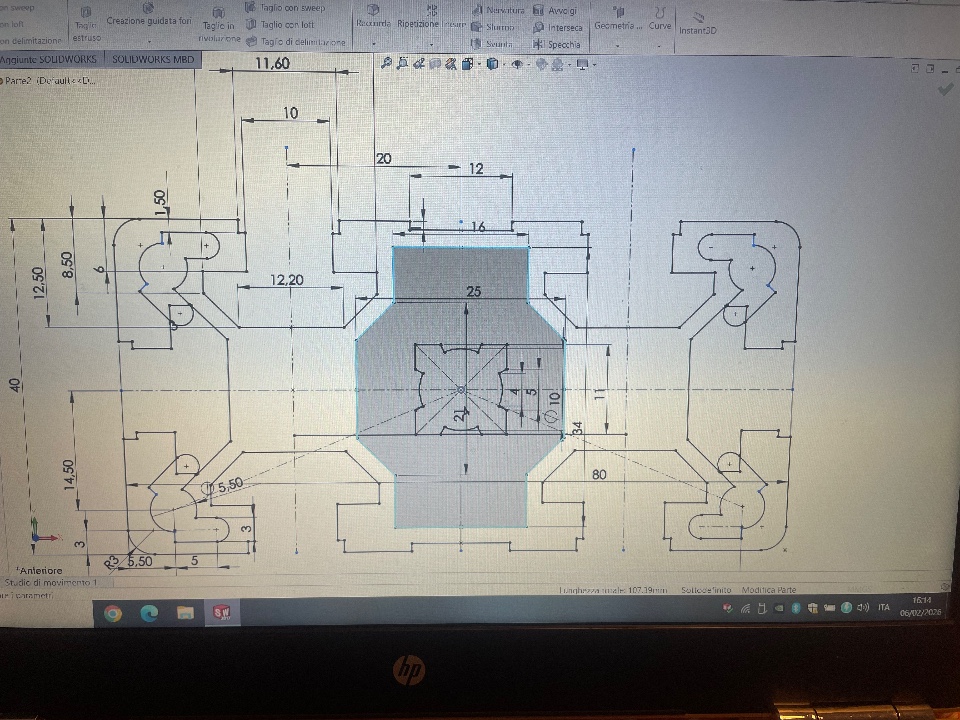

И втората задача пак ме затрудни някой да помогне да разбера какво не съм направила…

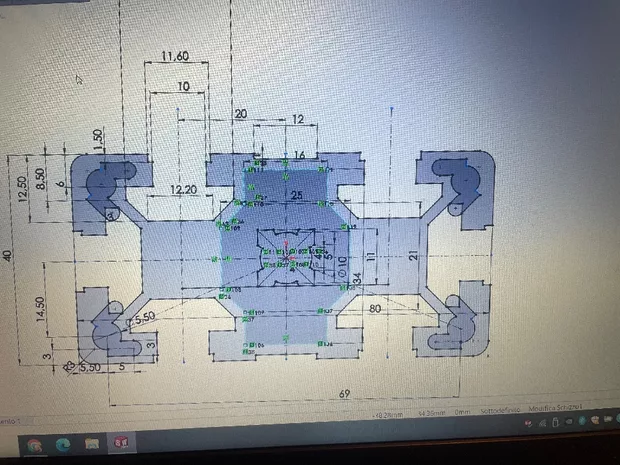

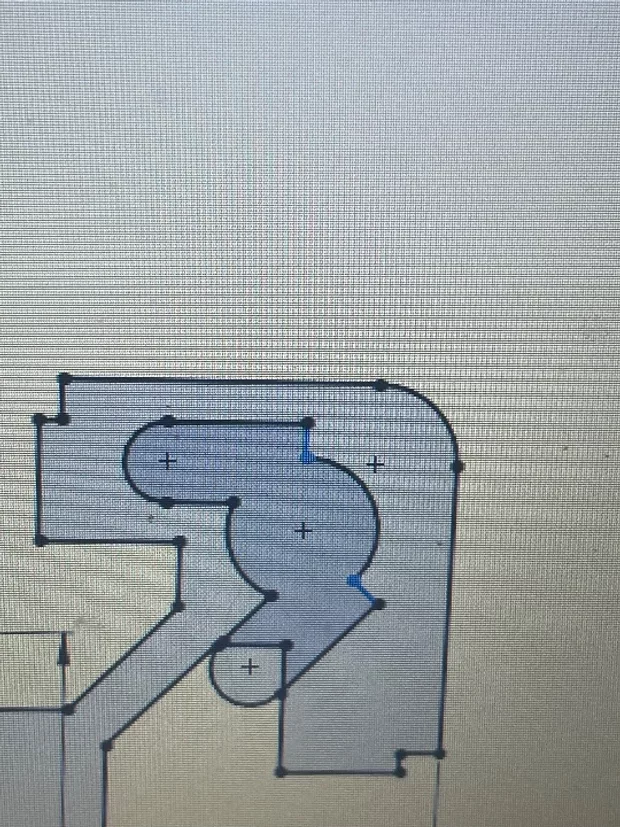

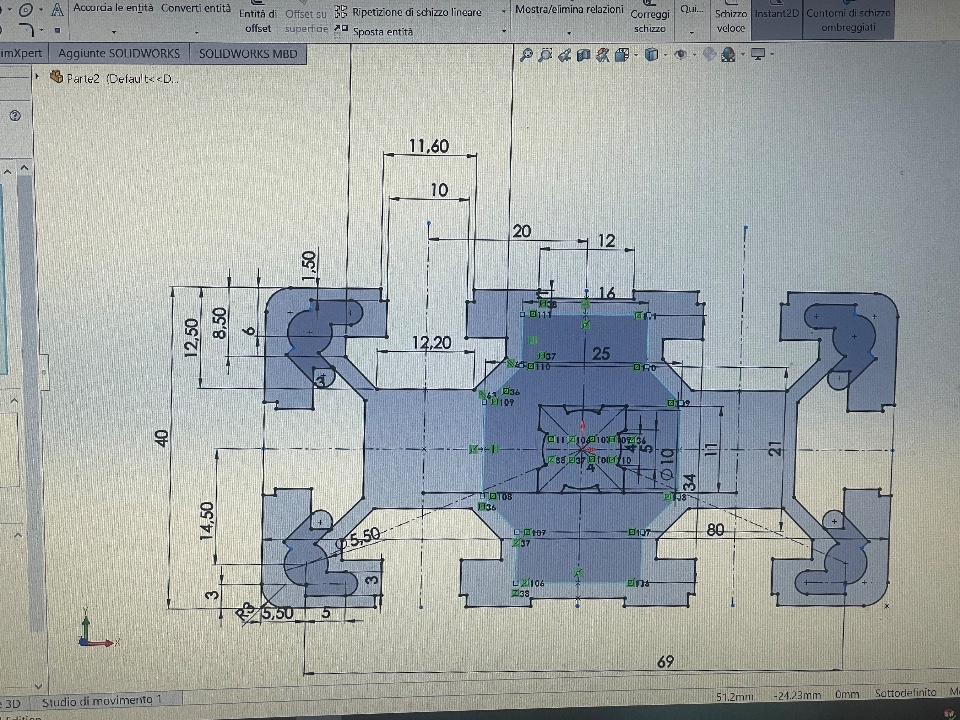

Във втората задача я построих със помощта на видеото но ми останаха малки линии в синьо къде може да съм сбъркала при построението на тези елипси или entities offset …
Здравейте, Мария,
Възможни причини сините линии да останат с неизяснена дефиниция
Втората задача е наистина по-сложна и това, че има сини линии (несвързани или недефинирани) означава, че някои елементи не са напълно ограничени. Ето стъпка по стъпка какво да проверите:
Проверете
Offset Entities(отместени елементи)
Уверете се, че приOffset Entitiesе отметната опциятаAdd Dimensions(добави размери). Ако тя не е избрана, отместените линии няма да бъдат автоматично дефинирани.Проверете свързването на линиите
Понякога изглежда, че елементите се допират, но в действителност има малка празнина. ИзползвайтеZoom to Area(зумиране към област) и увеличете около сините линии, за да проверите дали наистина са свързани.Използвайте
Display/Delete Relations
ОтворетеDisplay/Delete Relations(Покажи/Изтрий връзки), за да видите дали има недефинирани или липсващи връзки между
