При отваряне на файла се визуализира само сянка

Здравейте, Христо,

Стъпки, които да проверите в Display Style и изгледа

1. Уверете се, че гледате модела от правилен изглед:

• Изберете View Orientation (Ориентиране на изгледа) и изберете Isometric (изометричен) или Normal To (перпендикулярен) към скицата.

2. Проверете Display Style (Тип визуализация):

• От горната лента изберете иконката Display Style.
• Изберете Shaded with Edges (оцветен с ръбове) или Shaded (оцветен), а не Shadows Only или подобен вариант.

3. Проверете дали тялото не е скрито:

• В FeatureManager (дървото с операциите) вижте дали името на тялото или на Cut-Extrude няма сива иконка.
• Ако е скрито, щракнете с десен бутон и изберете Show (покажи).

4. Изключете излишни ефекти:

• В меню View → махнете отметката на RealView Graphics (ако е активна) и Shadows in Shaded Mode (сенки в оцветен режим) и вижте дали визуализацията се оправя.

Благодаря за бързия отговор!!!Направих всичко два пъти, но не се визуализира.

Здравейте!

Проблемът вероятно се дължи на това, че самото тяло (Solid Body) е скрито, докато в същото време е активирана опцията за показване на графични сенки. Когато маркирате конкретна операция в дървото, софтуерът временно подчертава геометрията, свързана с нея, но това не променя постоянния статус на видимост на целия модел.

Стъпки за коригиране на видимостта на обекта в SolidWorks

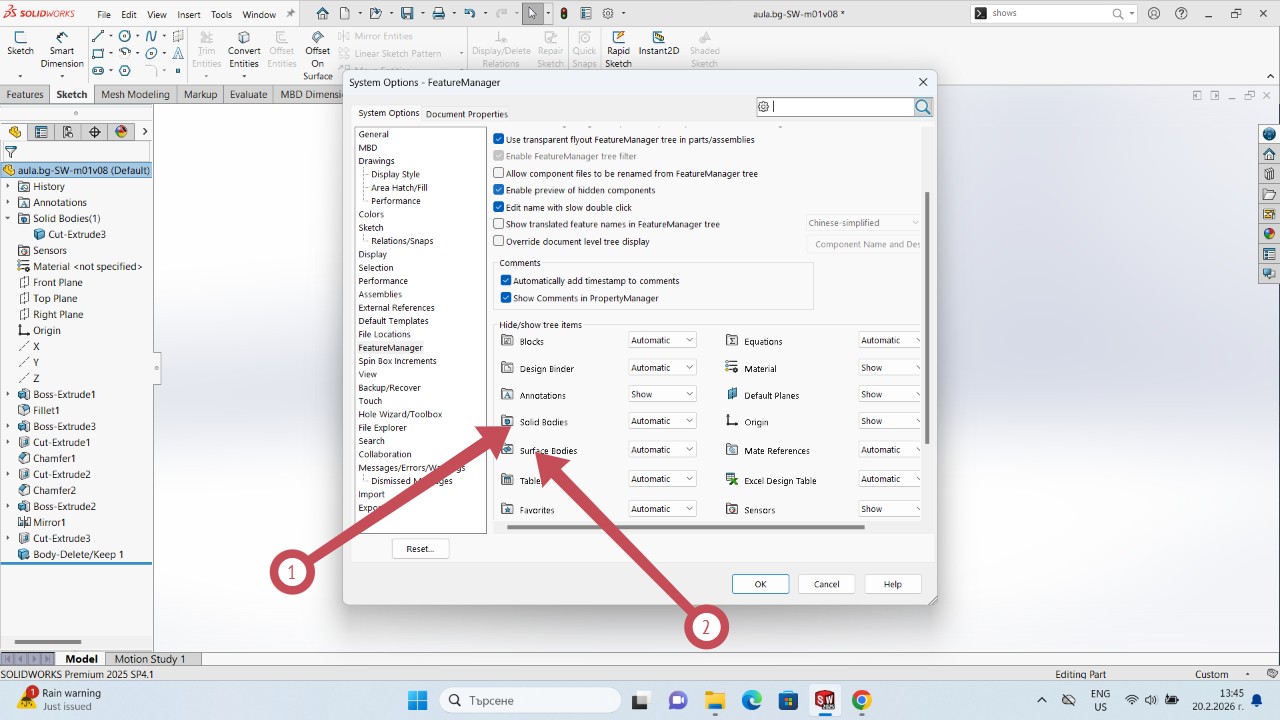

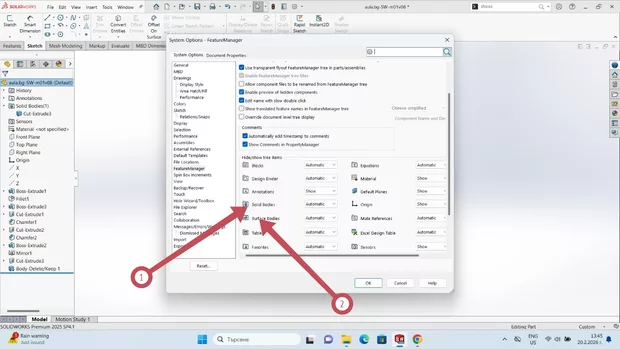

1. Проверете статуса на Solid Bodies в FeatureManager Design Tree:

• Отидете в лявата част на екрана, където е дървото с операциите.
• Разгърнете папката Solid Bodies. Ако не я виждате, тя може да е скрита в настройките, но обикновено се намира най-отгоре под името на файла.
• Проверете дали иконата на тялото е прозрачна (сива). Ако е така, щракнете с десен бутон върху него и изберете Show (иконата с око).

2. Използвайте командата Show All Bodies:

• Щракнете с десен бутон върху името на самия файл (най-горния ред в FeatureManager Design Tree).
• Изберете опцията Show All Bodies.

3. Проверете настройките на View (Heads-up View Toolbar):

• Намерете иконата Hide/Show Items (иконата с око в горната средна част на работния плот).
• Уверете се, че не е активирана опцията Hide All Types.
• Проверете дали специфични елементи като View Bodies са включени.

4. Проверете настройките на Display Pane:

• Кликнете върху малката стрелка вдясно от табовете на FeatureManager Design Tree, за да отворите Display Pane.
• В колоната Hide/Show проверете дали няма отметка, която скрива модела на ниво детайл или конфигурация.

5. Изключете графичните ефекти за диагностика:

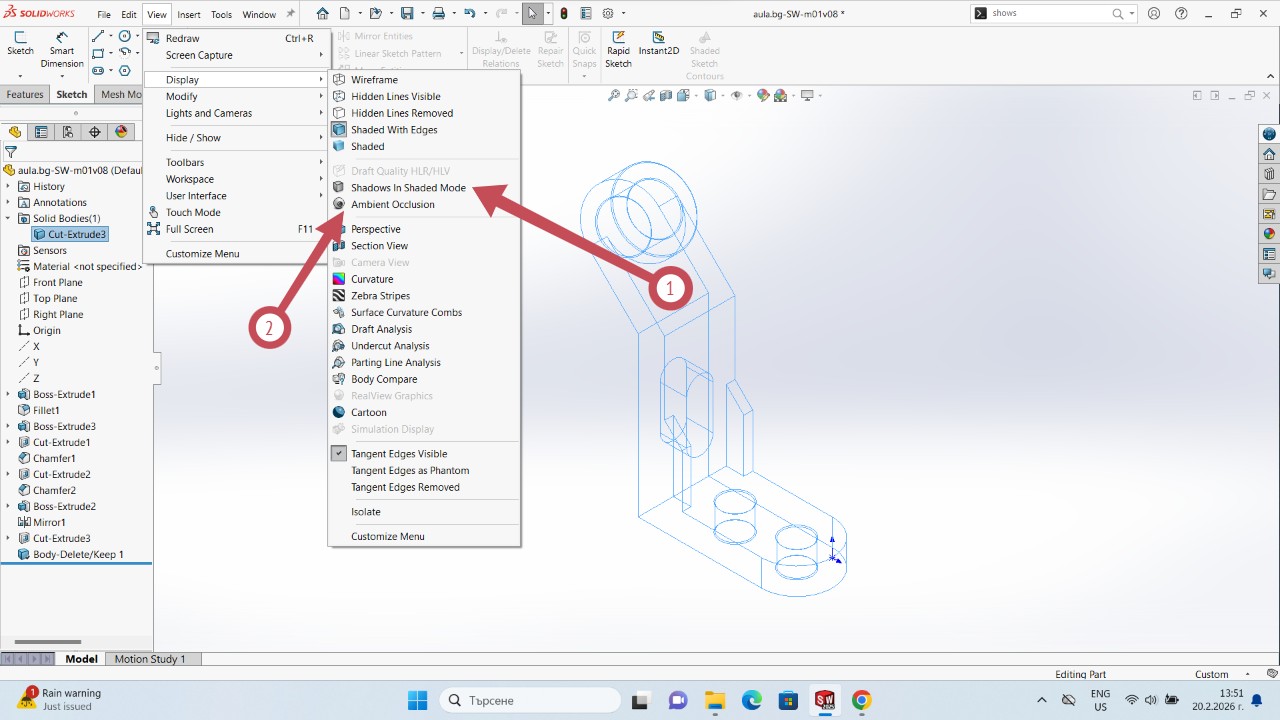

• Отидете на View менюто -> Display.
• Изключете Shadows in Shaded Mode и Ambient Occlusion.

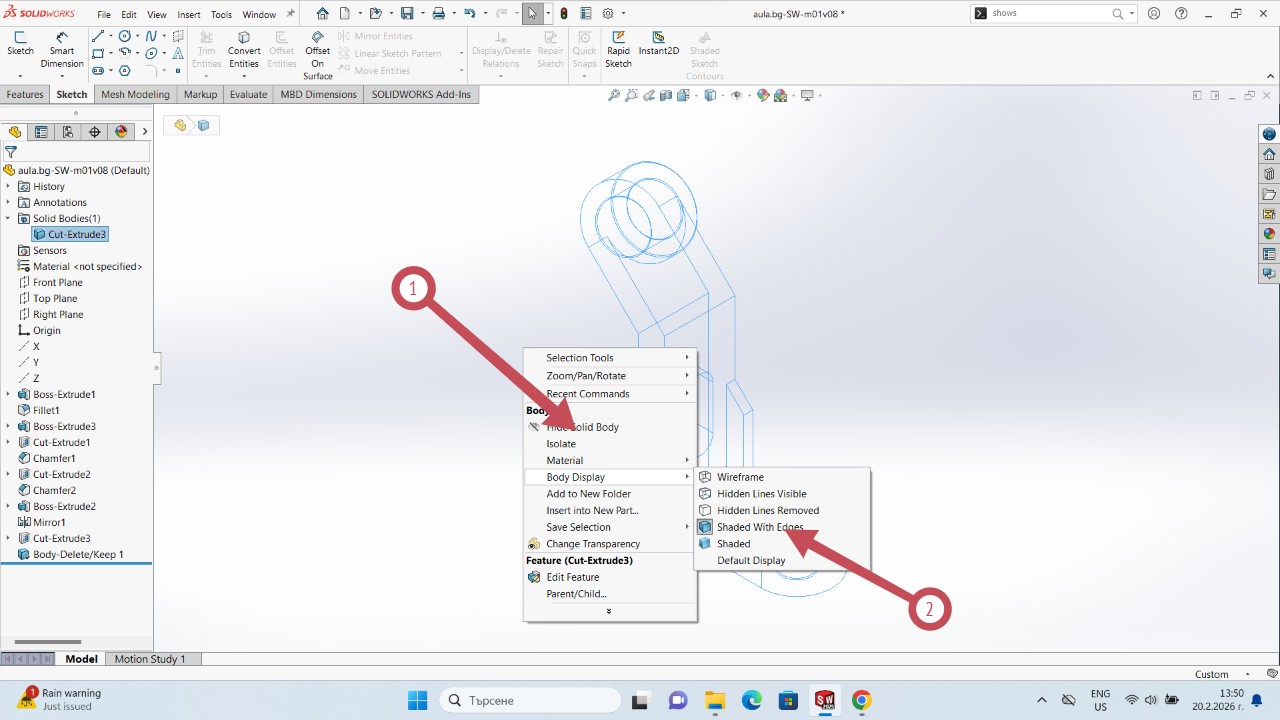

• Проверете дали в Display Style е избрано Shaded With Edges.

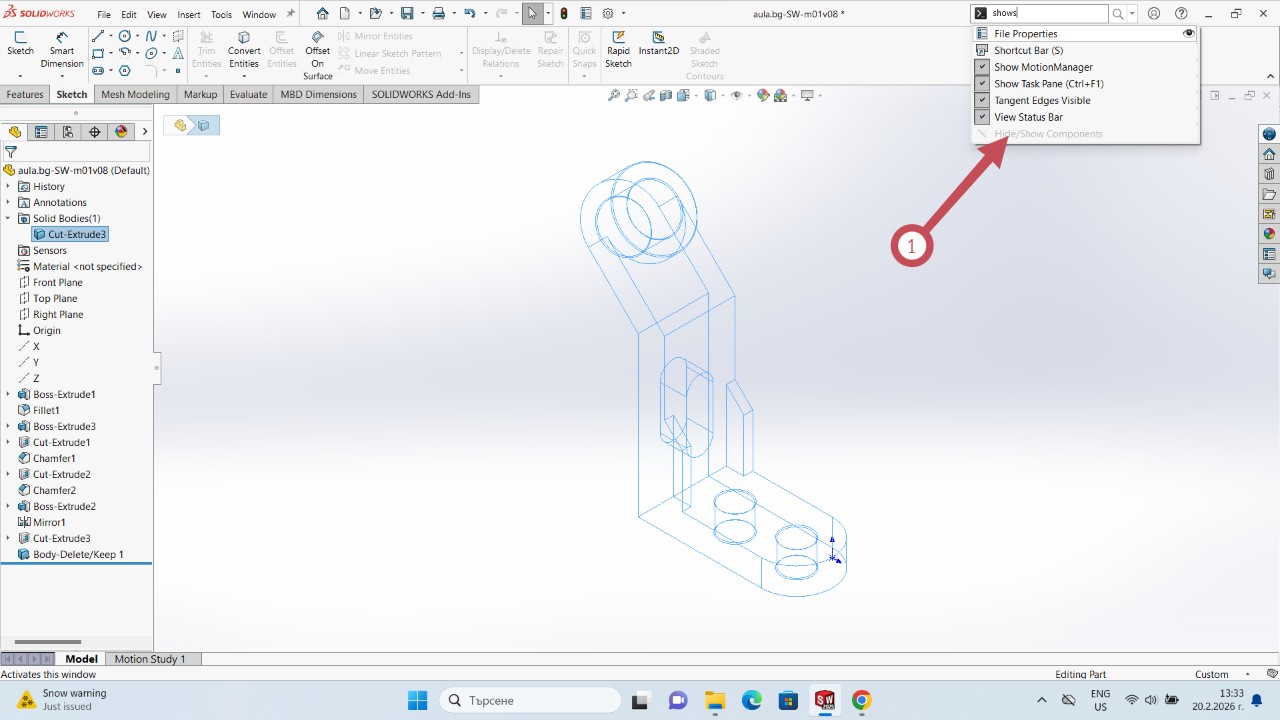

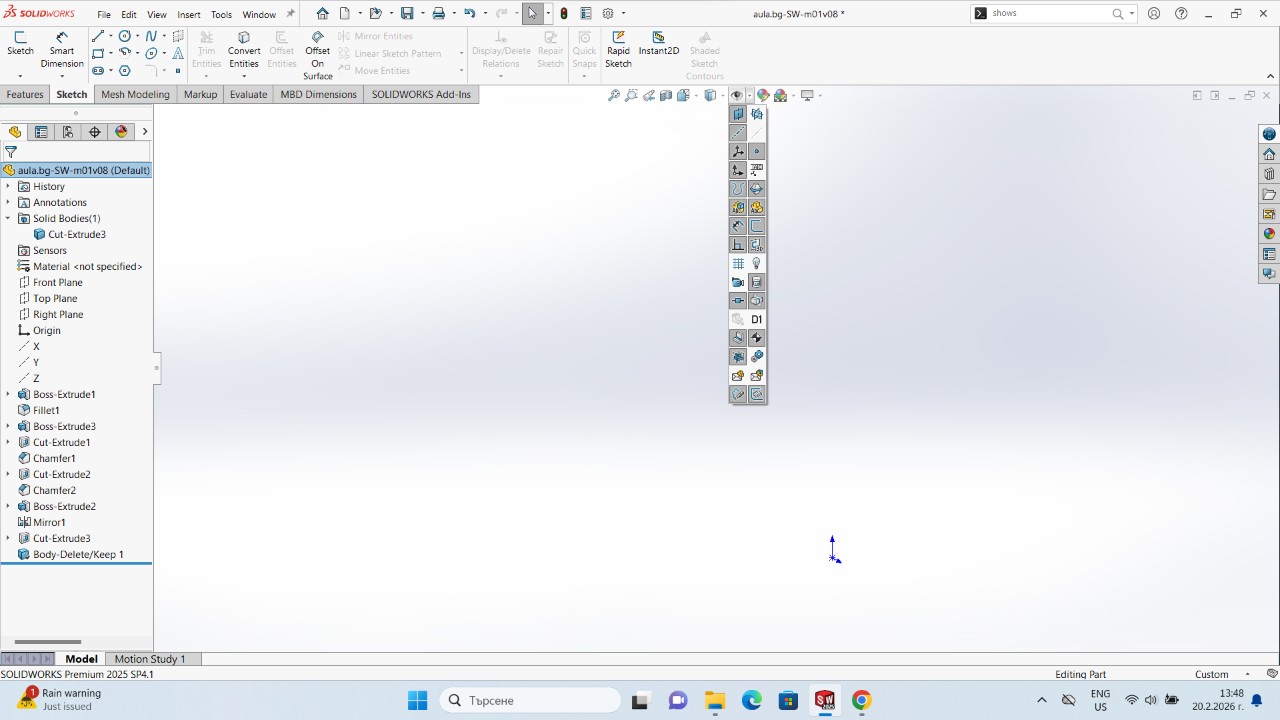

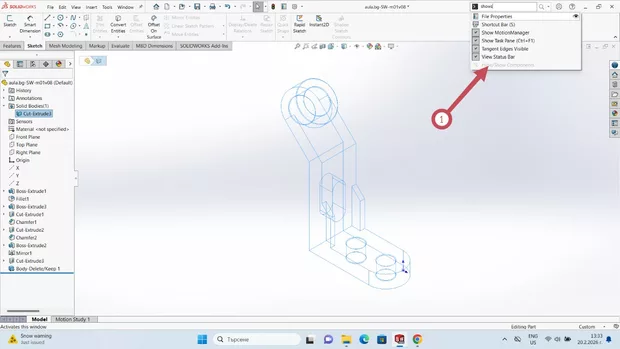

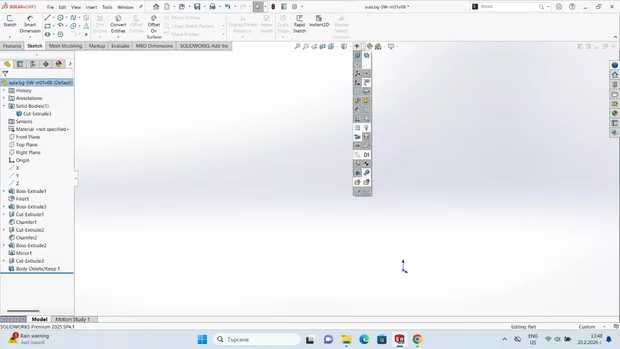

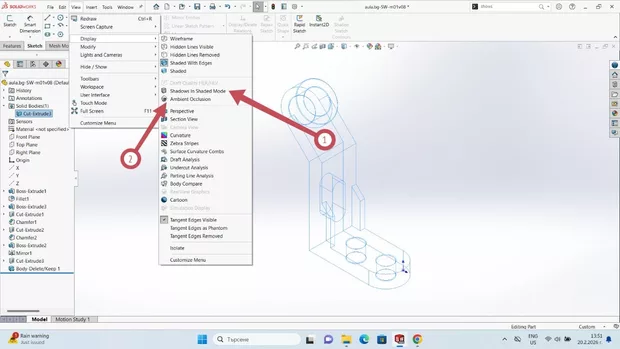

Здравейте!След всички корекции резултатът е този.Не се визуализира солидното тяло и не работят командите на бутона display stile.
