Как се е получил този карданен вал?

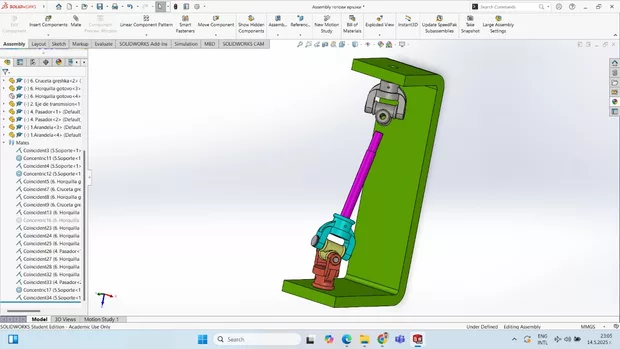

Здравейте, Николай, карданният вал на изображението е създаден като сглобена сборка (Assembly) в SolidWorks, като са използвани отделни детайли, всеки с различен цвят и въведен материал. Всеки детайл е добавен в сборката и между тях са наложени различни връзки (Mates), за да се определи тяхното взаимно разположение и движение.

1. Създаване на отделните детайли (Parts):

• Всеки елемент на карданния вал (например вилици, кръстачка, вал, крепежни елементи) се създава като отделен part файл.
• На всеки детайл се задава материал чрез командата Edit Material.
• Всеки детайл може да се оцвети различно чрез Appearance, за по-лесна визуализация.

2. Създаване на нова сборка (Assembly):

• Стартира се нов Assembly документ чрез File > New > Assembly.

3. Вмъкване на детайлите в сборката:

• Използвайте Insert Components, за да добавите всички нужни детайли в работното поле на сборката.

4. Позициониране и фиксиране на първия детайл:

• Първият детайл обикновено се фиксира автоматично (Fixed), за да служи като база.

5. Налагане на връзки (Mates):

• Използвайте командата Mate от лентата Assembly, за да добавите връзки между детайлите.
• Най-често използваните връзки са:
  • Coincident (съвпадение на повърхности)
  • Concentric (съвпадение на оси)
  • Parallel, Perpendicular, Distance, Angle (за специфични разположения).
• Например, за кардана се използват Concentric mates за съосие между отвори и валове, Coincident mates за съвпадение на повърхности и евентуално Angle mate за определяне на ъгъл между елементи.

6. Проверка на движенията:

• След налагане на връзките, проверете дали карданният вал може да се движи коректно според необходимата кинематика (например въртене и огъване).

7. Оцветяване и визуализация:

• Всеки детайл може да се оцвети чрез Appearance за по-добра визуална разлика между компонентите.

Карданният вал е получен чрез създаване на отделни детайли, които са вмъкнати в сборка, оцветени са различно и са свързани с подходящи връзки (Mates) за определяне на позицията и движението им един спрямо друг. Всеки детайл има зададен материал за по-реалистична визуализация и анализ.
