Къде да науча повече за взимане на размери от модел?

SolidWorks

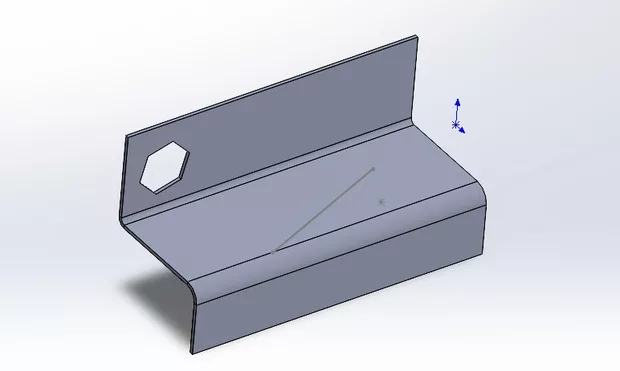

Здравейте! Как мога да разгъна модела и да взема дължина и ширина на материала, необходим за изработването на модела, без да събирам размерите на страните по сгъвките - имам предвид да се получи един цял правоъгълник? Има ли урок, в който мога да науча повече за оразмеряването, взимане на размери? Бихте ли ми изпратили повече информация или съвети специално за размери? Благодаря предварително!

Здравейте, Стефка, за да вземете дължината и ширината на разгънатия модел, използвайте командата Flatten в Sheet Metal и след това Measure Tool за измерване. Това ще покаже реалните размери на необходимия материал, без да включва сгъвките.

В SolidWorks, когато работите с листов материал (Sheet Metal), можете лесно да получите необходимите размери на разгънатия модел чрез няколко стъпки.

Стъпка 1: Разгъване на модела

  1. Отидете в Feature Manager.
  2. Намерете Sheet Metal папката.
  3. Кликнете върху Flatten. Това ще разгъне детайла и ще покаже необходимата площ за изработката.

Стъпка 2: Взимане на размери

  1. Отидете в Evaluate таба.
  2. Изберете Measure Tool.
  3. Кликнете върху две противоположни страни на разгънатата част, за да получите дължина и ширина.

Алтернативен метод: Ако искате автоматично да получите информация за необходимата площ на материала: 1. Отидете в Sheet Metal таба. 2. Изберете Bounding Box. Това ще покаже минималния правоъгълник, който обхваща разгънатия модел.

Тези методи ще Ви помогнат да избегнете ръчно събиране на размерите и ще гарантират точност при разкрояването на материала.

Здравейте и благодаря за отговора!

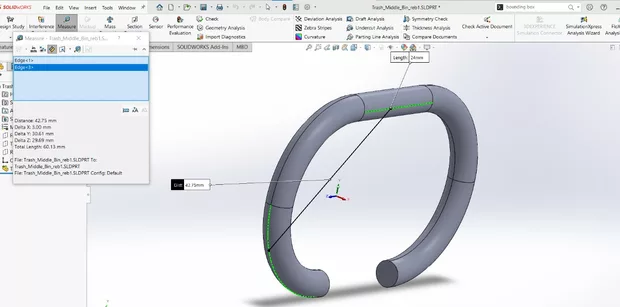

Ще бъда много благодарна, ако ми покажете как да взема размери на огъната тел/ръба. Опитвам да сумирам дължината на ръбовете, но Солид приема два посочени, когато посоча трети ръб, предходния избран изчезва. Ако има друг по-лесен начин за намиране на дължината на огъната тел/тръба/профил, моля покажете?

Относно Boundry box - отворих го, но не успявам да взема размери на паралелепипеда.

Здравейте и благодаря за отговора!

Ще бъда много благодарна, ако ми покажете как да взема размери на огъната тел/ръба. Опитвам да сумирам дължината на ръбовете, но Солид приема два посочени, когато посоча трети ръб, предходния избран изчезва. Ако има друг по-лесен начин за намиране на дължината на огъната тел/тръба/профил, моля покажете?

Относно Boundry box - отворих го, но не успявам да взема размери на паралелепипеда.
