Защо плочата ми не се прихвана към терена?

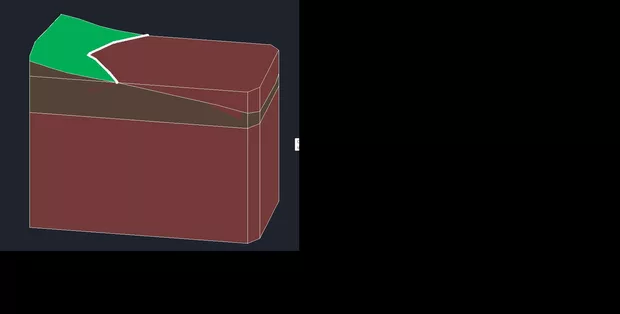

Защо когато създадох плочата, както беше оказано във видеото, но по незнайна за мен причина нивата на точките от скицата не се прихванаха към тези от терена
Здравейте, Радин, причината вероятно е, че нивата на плочата не са зададени правилно за прихващане към терена. Проверете настройките на Height Offset From Level в Properties и също така се уверете, че теренът и плочата са в една и съща координатна система.
За да се уверите, че плочата се прихваща към терена, изпълнете следните стъпки:
Проверете нивото на плочата:
- Изберете плочата.

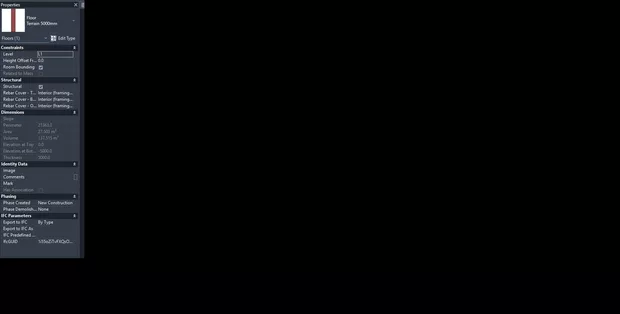

- В панела Properties проверете стойността на Height Offset From Level. Тази стойност трябва да е зададена така, че плочата да бъде на същото ниво като терена.
Проверете модела на терена:
- Уверете се, че теренът е коректно създаден и има ясно зададени точки на височини.
- Ако има разминаване в нивата, използвайте инструмента Modify Sub Elements, за да редактирате височините на терена.
Уверете се, че плочата е зададена като структурен елемент:
- Отворете панела Edit Type за плочата и проверете нейната функция в параметъра Structural Material.
Настройки на скицата:
- Докато сте в режим Sketch (Edit Boundary), проверете дали точките на скицата се припокриват с точките на терена.
- Ако не се припокриват, използвайте команда Pick Lines, за да очертаете границите на терена.
Проверете фазите (Phases):
- Ако плочата и теренът са създадени в различни фази, това също може да доведе до проблем. Уверете се, че и двата елемента са зададени за една и съща фаза.

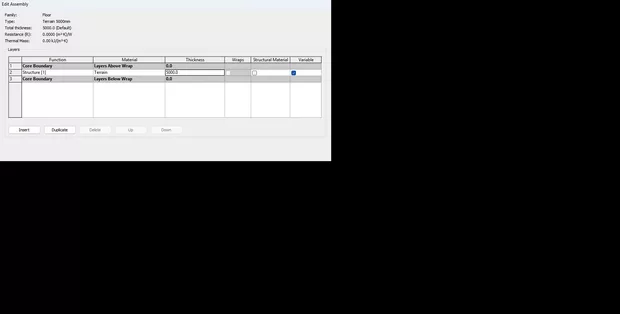

Проверете Core Boundary в Edit Assembly:
- Отворете Edit Assembly за плочата.
- Уверете се, че плочата има правилна структура, като например Core Boundary.
Актуализирайте изгледа:
- Ако всички настройки са коректни, опреснете изгледа с команда Rebuild.
След като изпълните тези стъпки, проверете отново дали плочата се прихваща правилно към терена. Ако проблемът продължава, може да има нужда от допълнителна настройка на семейството (Family) или проекта (Project Settings).
