Комбинирана стена с добавяне на позитивни елементи

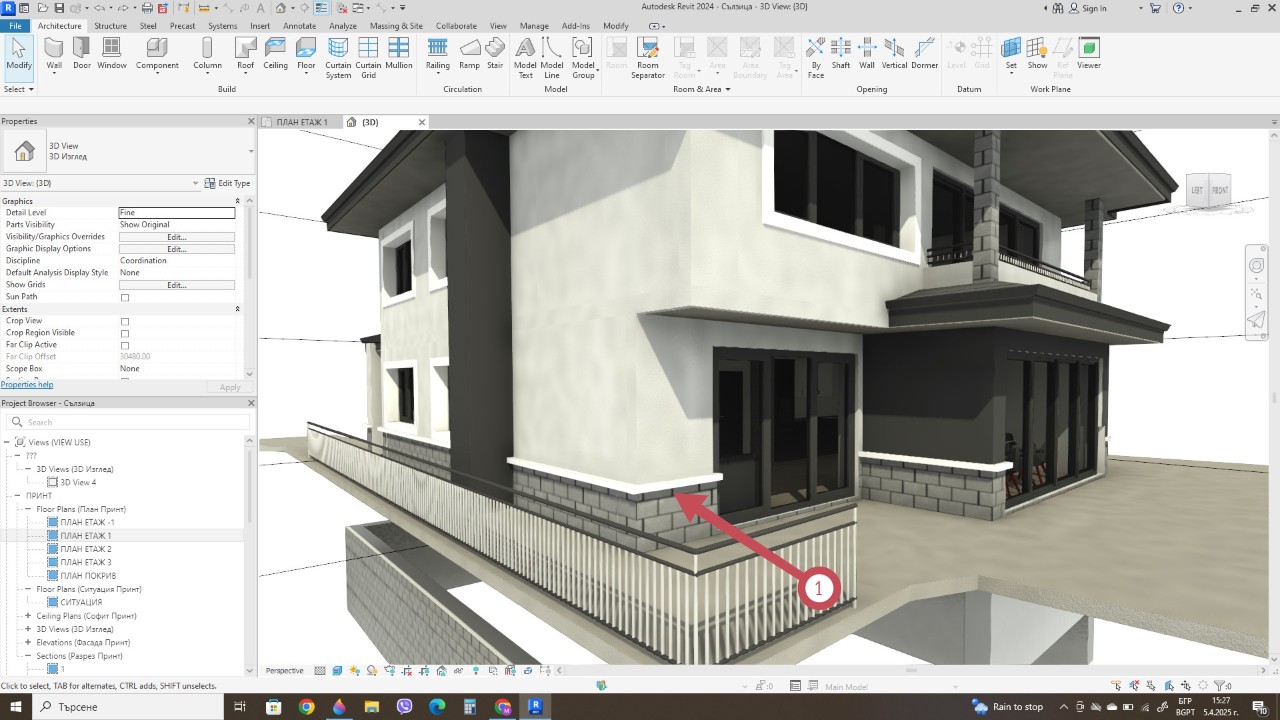

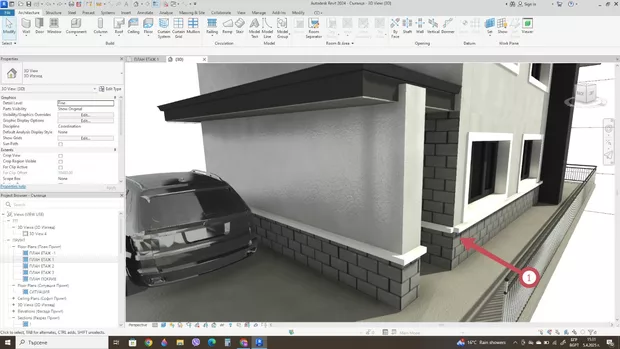

Възможно ли е да зададем в настройките на Еdit Type на комбинирана стена, добавяне на позитивни елементи? Над цокъл да имаме завършване с профи. Успях да постигна крайния резултат, но добавяйки профил на всяка стена по отделно. На някои места не успява да ми завърши присъединяването и ме дразни.
Здравейте, Мария, да, възможно е да добавите позитивни елементи (като профили) към комбинирана стена чрез настройките в Edit Type, вместо да ги добавяте към всяка стена поотделно.
За да добавите профил над цокъл като завършващ елемент в комбинирана стена, следвайте тези стъпки:
- Изберете стената и кликнете на Edit Type
- В диалоговия прозорец кликнете на Edit в полето Structure
- В диалоговия прозорец Edit Assembly отидете в секцията Sweeps and Reveals
- Кликнете на бутона Add, за да добавите нов Wall Sweep
- Изберете профила, който искате да използвате, задайте материал и позиция
- Настройте параметрите като Distance, Side, Offset и др.
- Кликнете OK, за да завършите
Това ще приложи профила към всички стени от този тип, без да се налага да го добавяте поотделно към всяка стена.
Ако имате проблеми със завършването на присъединяването на профилите в ъглите, можете да използвате функцията Modify Returns. След като поставите Wall Sweep:
- Изберете профила
- Кликнете на Modify Returns в лентата с инструменти
- Кликнете върху края на профила, който искате да коригирате
- Появява се синя точка (Drag Wall Sweep End), която можете да преместите до желаната позиция
За по-лесно редактиране на краищата на профилите, превключете изгледа на Wireframe, за да виждате по-добре геометрията и да можете да прихващате точно към правилната точка.
Ако все още имате проблеми с присъединяването на някои места, може да се наложи да редактирате профила на стената (Edit Profile) или да използвате функцията Attach Top/Base, за да осигурите правилно свързване между елементите.

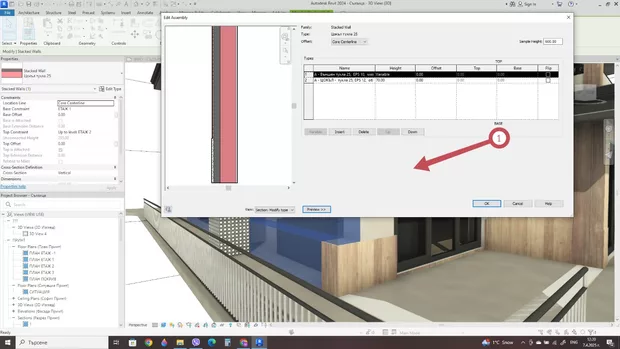

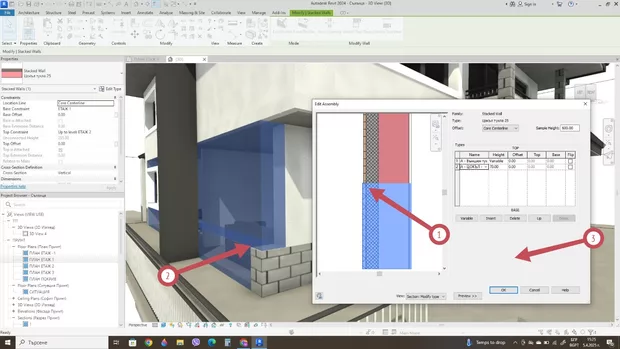

Следвам стъпките, но в диалоговия прозорец Edit Assembly нямам секцията Sweeps and Reveals.
