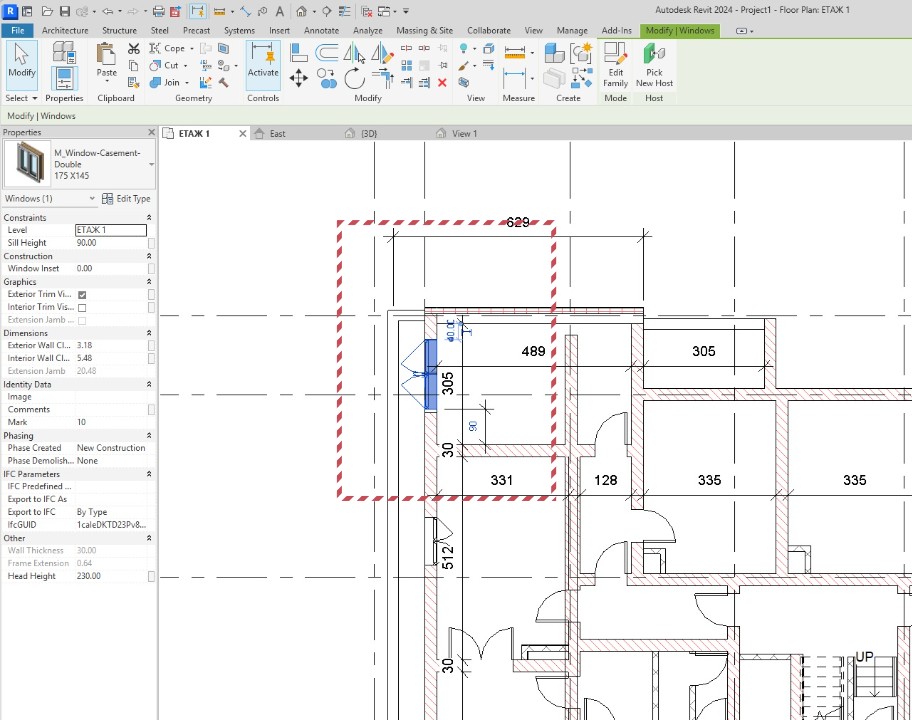

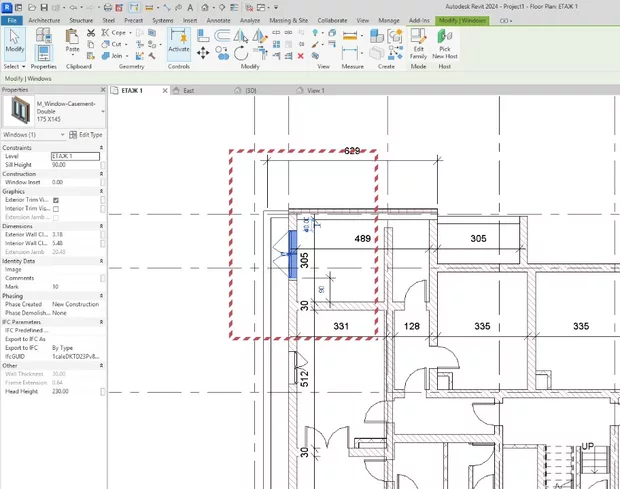

Как да променя графиката на прозореца (да не се вижда отваряемостта)

Здравейте, Яница, можете лесно да скриете графиката на отваряемостта на прозореца и да създадете вратопрозорец в Revit. Ето как става:

Скриване на символа за отваряемост на прозореца

1. Изберете прозореца, за който искате да скриете отваряемостта.
2. В лентата с инструменти (Properties) намерете бутона Edit Family.
3. Отворете семейство чрез Edit Family.
4. В прозореца на Family Editor намерете и изберете символа за отваряемост (обикновено това е детайлна линия или символ).
5. Изтрийте символа или го изключете чрез Visibility Settings – маркирайте символа и в Ribbon отидете на Modify таба, след което кликнете върху Visibility/Graphics Overrides и махнете отметките за видимост.
6. Запишете и заредете обратно семейството в проекта с Load into Project.

Създаване на вратопрозорец (френски прозорец/прозорец-тип врата)

1. Копирайте или дублирайте съществуващо семейство за врата или прозорец: отидете на Project Browser и намерете желаното Families > Doors или Windows.
2. Кликнете с десния бутон върху фамилията и изберете Edit или Duplicate.
3. Влезте във Family Editor и коригирайте геометрията: направете така, че елементът да изглежда и функционира като вратопрозорец (например: до пода, с възможност за отваряне като врата).
4. Използвайте елементи Door и Window Hosts, за да добавите нужните параметри.
5. Запишете новото семейство с уникално име.
6. Заредете го в проекта с Load into Project и го поставете на желаното място в чертежа.

Следвайки тези стъпки, ще можете удобно да управлявате визуализацията на отваряемост и да добавите специфичен вратопрозорец към Вашия проект.
