Защо при прехвърляне в AutoCAD много от размерите са върху стремената или фигурните армировки?

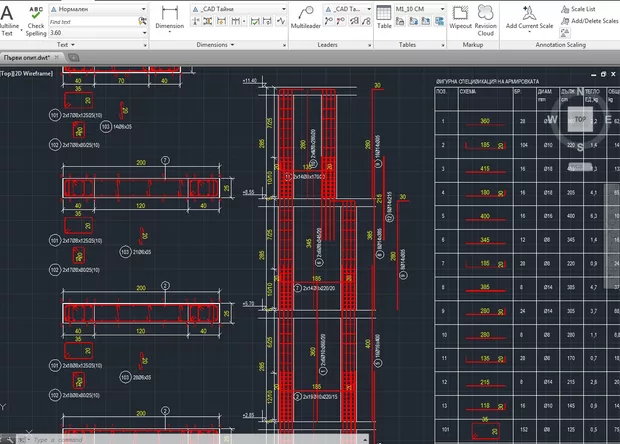

В публикуваната част от чертеж в AutoCAD се вижда, че много от размерите попадат върху армировките. Каква може да е причината?

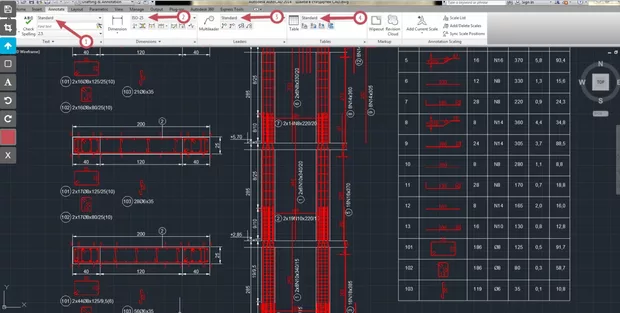

Струва ми се, че намерих поне един отговор на въпроса си. Когато прехвърлям в AutoCAD шаблон с анотативни мащаби, се получава този проблем /независимо от избрания мащаб/. А при стандартен CAD чертеж се получават нормално разположени размери на армировките. Остава обаче въпросът: как ще се работи с лейаути с различни мащаби в прозорците в един и същи чертеж, и превръщането му в PDF?
Защо престанаха да се публикуват изображения по познатия ми от години начин!? Браузерът ми е Google Chrome.
Всъщност стигам до дискетата, която не прикачва изображенито.
Това е от настройките на размерния стил. За да може чертежите при всеки потребител да изглеждат както той е свикнал, програмата не създава нови стилове, а ползва текущите в чертежа. Конкретно в този чертеж, размерния стил е бил с настройка, надписите да излизат в средата. Настройването става с командата на AutoCAD, DDIM - Modify - Text - Text Placement - Vertical = Above. На практика тези неща по оформлението нямат общо с плъгина, а си се правят от AutoCAD. Плъгина просто ги ползва. Най-добрият вариант е да се направят предварително всички необходими настройки и да се запишат в темплейт dwt. Оттук нататък всеки нов чертеж трябва да се отваря от този темплейт и всеки път всичко ще изглежда прекрасно и по еднакъв начин. Гледайте уроците за AutoCAD.
Благодаря инж. Ганчовски! Още не съм направил нов темплейт, но ще се опитам да прикача изображение и линк, с новата функция във Форума на Аула.
Тест за земетръс на дървена къща link_kym_yotube

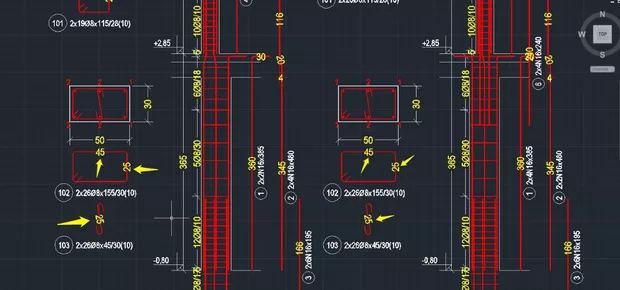

С модификация на шаблона CAD Тайни, се получи много добре.
