Как могат да се чертаят произволни форми на сечения за колони в PSCAD?
При моделирането на стоманобетонна конструкция в PSCAD, колоните като конструктивни елементи, могат да имат и друга форма на сеченията, извън стандартните. Няма обаче опция за изчертаване на сечение на колона с произволна форма.

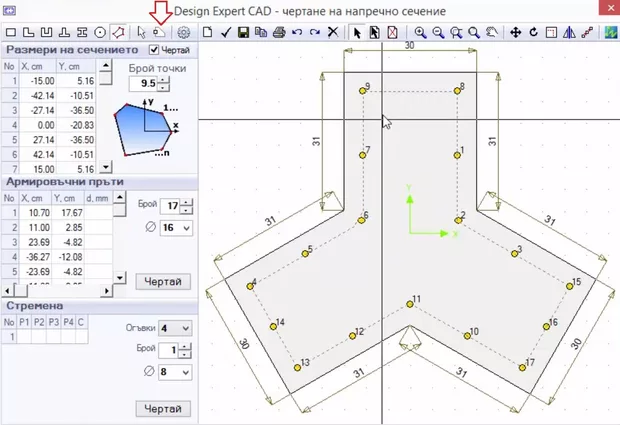

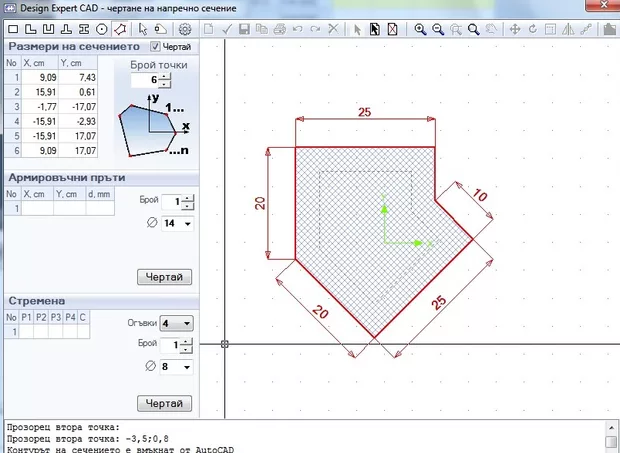

Това е възможно с модулите от Design Expert: PMM Expert, Colum Expert. С тези модули могат да се чертаят такива сечения, като по-удобно е да се импортират от CAD чертожна програма. Проблемът е, че там се оразмеряват колоните, за което е нужно да се изгради предварително 3D модел и да се изчисли.
Възможно ли е по някакъв начин да се копират като чертежи (например като Bitmap) и да се ползват в PSCAD моделирането? Ако това е невъзможно, заменяне със стандартно сечение, равно като площ на действителното, ще бъде ли достатъчно коректно при изчисляването на конструкцията? След като имаме натоварванията, е ли възможно с Colum Expert и PMM Expert да си оразмерим колоните с действителните им сечения?

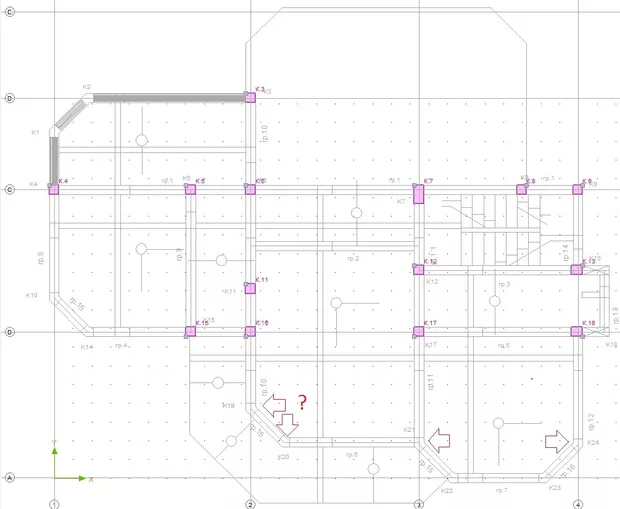

В показания пример, сечението на колоната като площ, е идентично с правоъгълно сечение 25х30. В този случай, закотвянето на надлъжната армировка на гредите, свързани с тези колони, няма ли да създаде допълнителен проблем?

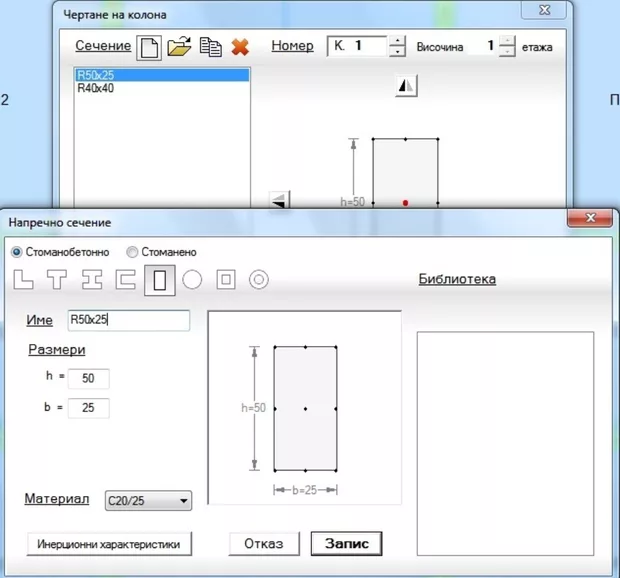

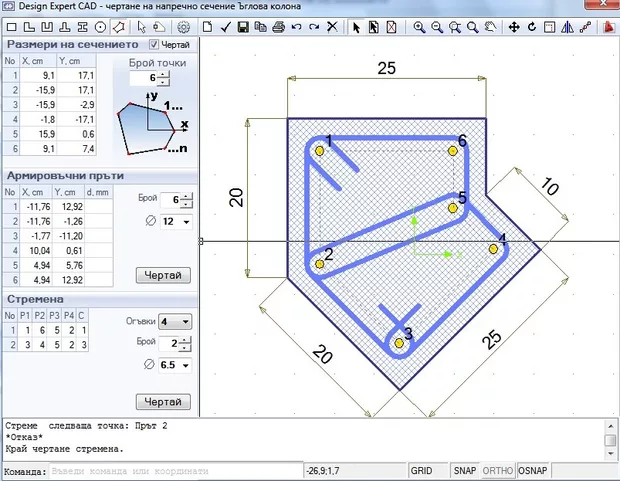

В PSCAD не може да се въвеждат произволни сечения. Начинът е точно това - да се въведе правоъгълно сечение с близки инерционни характеристики, а след това да се оразмери и изчертае с точните размери с Desgn Expert. Точно този вид колонки обаче е често срещан и отдавна обмислям възможността да се добави нов тип Г-образно сечение с ъгъл, зададен от потребителя, различен от 90 градуса.
