Има ли връзка между шайба 3 и билото на плочата.

CAD чертане
BIM
PSCAD
Design Expert
Проектиране
Строителни конструкции по Еврокод

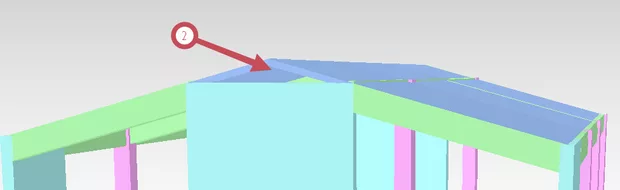

  1. Има ли връзка /общ възел/ между шайба 3 и билото на плочата. Аналогично за шайба 4?
    2. Стоманобетонните стени с прътов елемент ли се моделират, и как се формират общите възли с наклонената плоча?

В PSCAD въпросът всъщност не стои. По принцип няма изобщо общи възли между плочата и шайбите където и да е. При изчисляването на плочата, тя е подпряна от шайбата по цялата дължина, независимо, че в 3D програмата не "запълва" триъгълника между плочата и шайбата. При изчисляване на 3D модела, плочата изцяло се изключва от работа. Моделът е пространствена рамка, където шайбите са моделирани с прътови елементи, а плочата участва като корава диафрагма. Всички елементи от рамката са натоварени обаче със съответните товари от плочата.
