Защо размерите не се визуализират?

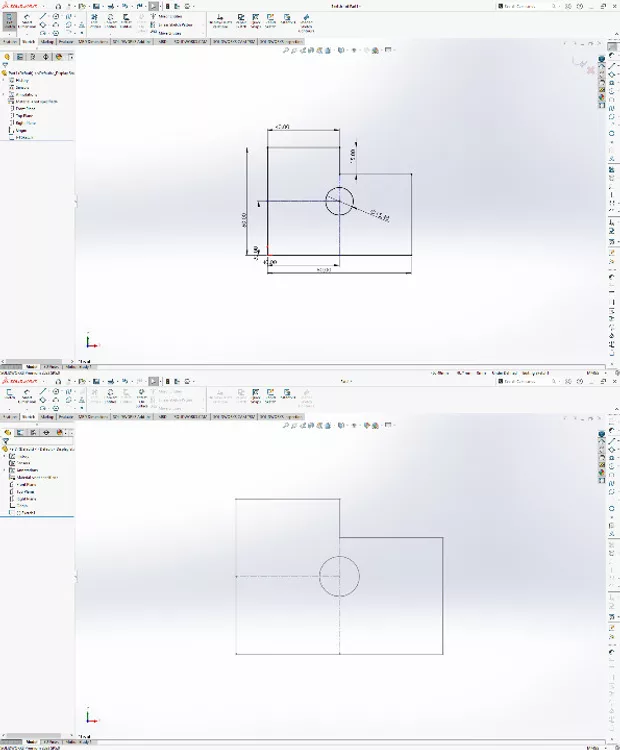

След изчертаване и оразмеряване запазвам начертаната фигура, но на чертежа размерите не се виждат. След като влезна отново в scatch размерите са видими. Ако добавя допълнително оразмеряване, фигурата е видима с размерите, но в scatch размерите са дубрирани. Къде греша?
Здравейте, Венко,
Причината размерите да не се виждат извън скицата
Във Вашия случай поведението е напълно нормално за работа в SolidWorks. Размерите, които въвеждате в режим Sketch (скица), се показват само докато редактирате самата скица. Щом излезете от нея, тези размери няма да се виждат в графичната област, освен ако не сте включили изрично тяхното показване или не сте създали технически чертеж (Drawing).
Как да ги направите видими и извън скицата
Ако целта Ви е да използвате тези размери в техническа документация или чертеж:
- Създайте
Drawing(чертеж) файл от скицата или детайла. - Използвайте функцията
Model Items(елементи от модела), за да импортирате съществуващите размери от 3D модела към чертежа. - Уверете се, че сте поставили отметка на
Dimensions(размери), за да се покажат автоматично.
Излишни дублирани размери в скицата
Това се случва, ако скривате скицата и после я редактирате
Благодаря
