Разлика в чертежа на заданието

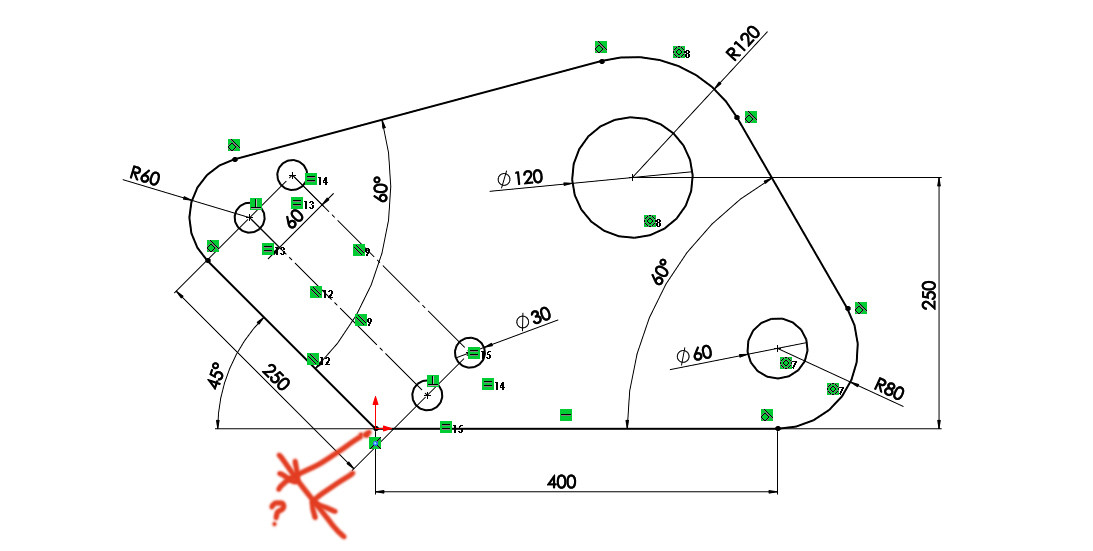

В снимката за упражнение има разлика в дължините на линиите. При такава разлика как стават нещата защото оста на двата отвора няма как да е перпендикулярна на размерна линия? В коментарите Николай Матеев е пропуснал тази разлика, и тогава в тази част чертежа се получава
Здравейте, Венко,
Възможна причина за несъответствието в оста на отворите
В изображението става дума за геометрично ограничение, което променя позицията на отворите при различна дължина на долната линия. Ако дължината на тази линия не съвпада с дадената в чертежа (в случая 400 mm), геометрията започва да се измества и оста на отворите няма как да бъде перпендикулярна на оригиналната базова линия.
Стъпки за правилно позициониране на отворите:
Уверете се, че хоризонталната линия в основата на скицата има фиксирана дължина
400 mmчрез размер въвSmart Dimension(инструмент "Умно оразмеряване").Проверете дали линията, по която са разположени отворите, е под фиксиран ъгъл спрямо основата, например
45°, използвайки отновоSmart Dimension.Задайте осовите точки на отворите с отношение
VerticalилиPerpendicular(вертикално или перпендикулярно) според нужната ориентация чрезAdd Relation(добавяне на връз

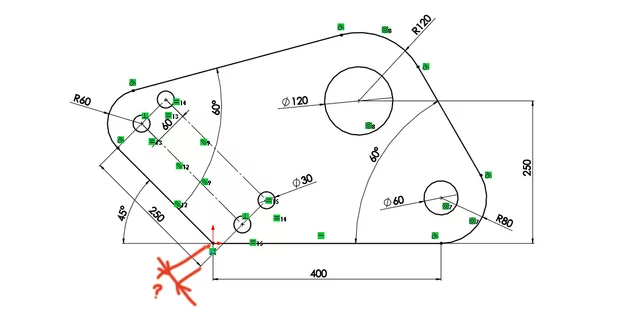

Това е ваша снимка M02_V13.jpg от прикачения файл към урока, по която трябва да се направи упражнението.
