Може ли името на Layout да бъде параметър на Field?
Може ли името на Layout да бъде параметър на Field? Целта естествено е името да влиза в антетката автоматично (с Regen, при plot, и т.н.)
Здравейте, Александър, да, името на Layout може да бъде параметър на Field. То може да бъде автоматично включено в антетката чрез използването на командата Field, която предлага AutoCAD.
Името на Layout може действително да бъде използвано като параметър на Field в AutoCAD. Това позволява на потребителите да автоматизират процеса на включване на името на сегашния Layout в антетката. Ето стъпка по стъпка инструкция как да направите това:
- Отворете AutoCAD и създайте нов Layout или изберете вече съществуващ.
- В антетката или във всеки текстов блок, където искате да се показва името на Layout-a, въведете командата Field.
- В диалоговия прозорец Field, изберете категорията Other от лявата страна на екрана.
- След това изберете SystemVariable от списъка с възможности.
- В полето Select a system variable, изберете CTAB.
- Накрая натиснете бутона OK и името на текущия Layout ще бъде автоматично включено на мястото, където сте въвели полето.
След тези стъпки, по всяко време, когато се промени името на Layout-a, антетката ще се обновява автоматично с новото име. То ще се появи при изпълнението на командата Regen, при plot и при други действия.
Моля, имайте предвид, че полетата (Field) в AutoCAD се обновяват автоматично, когато документът се отваря, когато е използвана командата Regen или когато към документа се направи промяна, която води до промяна в стойността на полето.

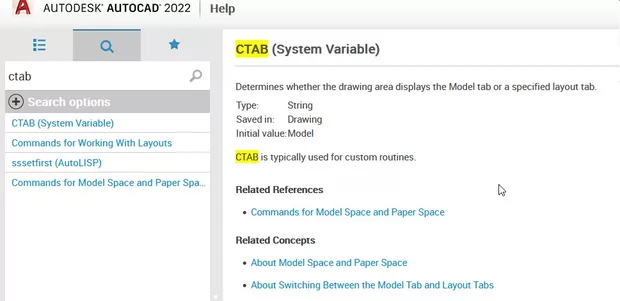

Благодаря за изчерпателния отговор. Преди да постна търсих коя опция на Field ще ми свърши работа, но гранит. Това с CTAB (явно идва от Curent Tab) много трудно може да се открие. Ето как е описано в Help (нито думичка че съдържа именно името на текущия Tab):
SYSVARMONITOR може да Ви покаже текущата стойност.
