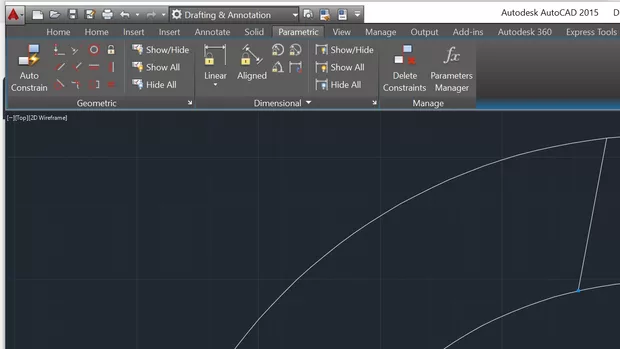

как да начертая линия която крайната точка да лежи на окръжността

Здравейте, Димитър, използвайте опцията Object Snap (OSNAP) и точно Quadrant, за да гарантирате, че краят на линията точно попада върху окръжността.

За да начертаете линия, чиято крайна точка да лежи точно върху окръжност, следвайте тези стъпки:

1. Активиране на Object Snap: Проверете дали функцията Object Snap е активирана. Това може да стане от лентата с инструменти в долния десен ъгъл или чрез натискане на клавиша F3.
2. Настройка на Object Snap: Кликнете с десен бутон върху иконата на Object Snap или натиснете и задръжте Shift и натиснете прав бутон на мишката, за да отворите настройките. От списъка с възможности, изберете Quadrant. Тази опция ще позволи на AutoCAD да „хваща“ автоматично четирите квадранта на окръжността (точките, където оста на координатите пресича окръжността).
3. Чертане на линия: Стартирайте командата Line от лентата с инструменти или чрез въвеждане на LINE (или L) в командния ред. Кликнете за стартиране на линията от началната точка, след това движете мишката към окръжността. Когато курсорът се приближи до окръжността, той автоматично ще се „залепи“ за най-близката квадрантна точка, ако Quadrant е активиран.

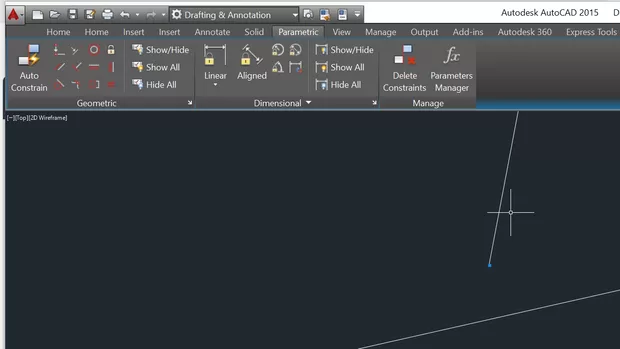

4. Корекция: Ако забележите, че при увеличение има малка грешка или разминаване, уверете се, че сте избрали правилната snap точка и че Quadrant е наистина активен. Използването на Nearest може да Ви доведе до малки несъответствия, тъй като тази настройка хваща най-близката точка на обекта, която не винаги е точно върху квадрантите на окръжността.

Следвайки тези стъпки, би трябвало да можете да постигнете точността, която търсите при чертането с AutoCAD.
