Каква е разликата и има ли значение?

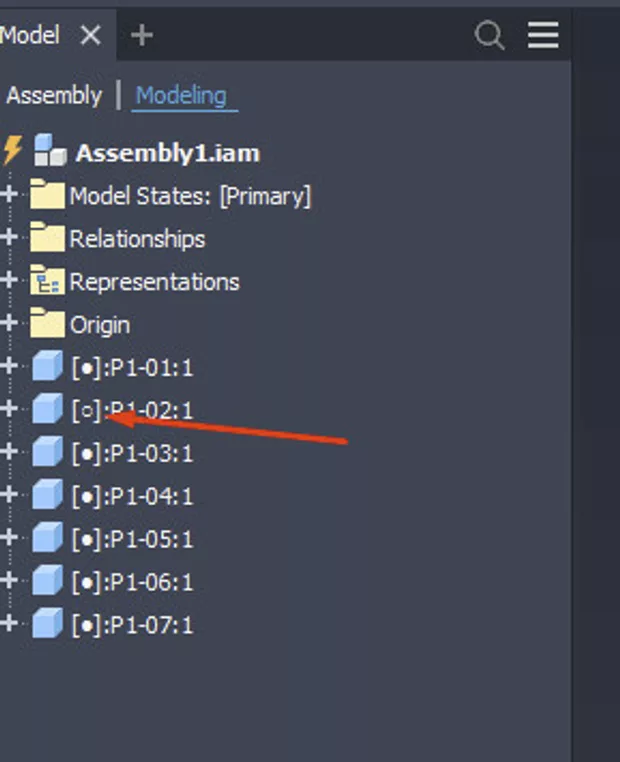

Защо на втория елемент символа м/у скобите е незапълнена точка?
Благодаря!
Здравейте, Веселин, разликата в символите между скобите показва състоянието на позициониране (constraint) на елементите в сглобената конструкция в Autodesk Inventor. Незапълнената точка (кръгче) означава, че този елемент не е напълно ограничен (not fully constrained), докато запълнената точка показва, че елементът е напълно ограничен (fully constrained) и не може да се мести свободно. Това има значение, защото напълно ограничените елементи са фиксирани в пространството и няма риск да се разместят неволно при редакция на сглобяването.
Стъпка по стъпка инструкция:
- В лявото дърво на модела (Model Browser) в Assembly виждате списък с компонентите на сглобената конструкция.
- Всеки компонент има символ между скобите пред името си:
- Запълнена точка (●) – компонентът е напълно ограничен (fully constrained).
Незапълнена точка (○) – компонентът не е напълно ограничен (not fully constrained).
- За да направите даден елемент напълно ограничен:
Изберете компонента с незапълнена точка.
- Използвайте командата Constrain от лентата (Ribbon) и добавете необходимите ограничения (Constraints), докато символът стане запълнена точка.
- Проверявайте винаги състоянието на символите, за да сте сигурни, че всички важни компоненти са стабилно позиционирани и няма да се разместят при по-нататъшна работа по сглобяването.
Това визуално разграничение помага лесно да следите кои части са фиксирани и кои все още могат да се движат, което е от съществено значение за стабилността на цялата конструкция.
Благодаря за отговора!
