Как да решим проблем с промяната на мерните единици за оразмерителните линии

В отговор на въпроса, зададен тук:

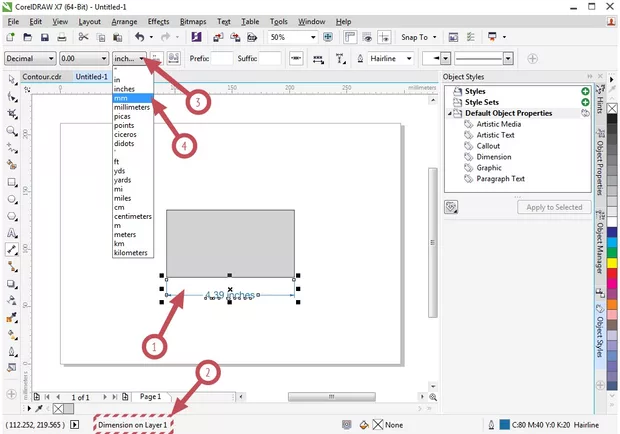

Ако променяте мерните единици за оразмерителните линии и при следващо оразмеряване пак се връщат старите мерни единици, възможна причина за това е при промяната да е бил селектирана съществуваща размерна линия. В случай, че е селектирана размерна линия (поз.1), което можете да видите и в статус лентата (поз.2), при избор от падащия списък (поз.3) на нова мерна единица (поз.4), промяната ще се приложи само върху селектираната линия (поз.1).

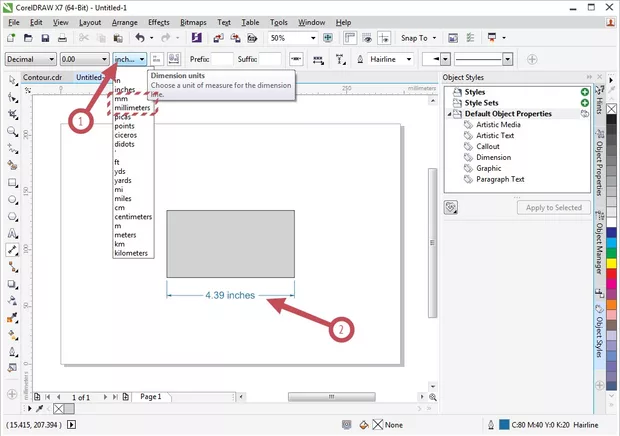

За промяна на настройките по подразбиране освен в панел Options (0:54 от видеото) можете да направите следното: При активен инструмент Dimension от лентата с характеристики отворете списъка Dimension units (поз.1) и изберете предпочитаните мерни единици, например mm или millimeters. Важно! Не трябва да са селектирани съществуващите в документа размерни линии (поз.2), ако има такива.

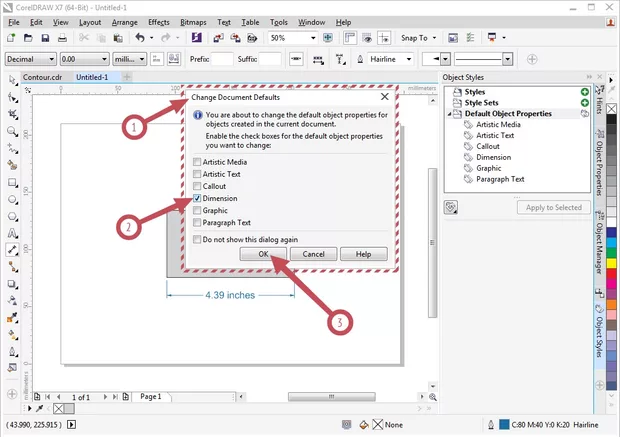

Отваря се прозореца за промяна на настройките по подразбиране за документа (поз.1). Изберете Dimension (поз.2) и потвърдете с ОК. Това ще промени мерните единици за този документ.

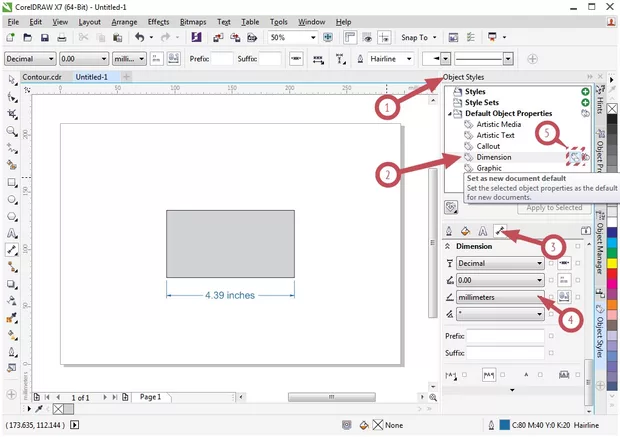

За промяна във всички нови документи, които ще създавате оттук нататък, в докера Object Styles (поз.1) изберете Dimension (поз.2) и посочената в раздел Dimension (поз.3) мерна единица (поз.4) приложете като мерна единица по подразбиране от Set as new document default (поз.5). Така във всички нови документи размерните линии ще бъдат с новозададените настройки.

Надявам се приложената информация да ви бъде полезна!
