Защо в лейаута не се вижда какво се случва в моделното пространство?

Здравейте, Мелис,

Причината да не виждате чертежа от моделното пространство в лейаута

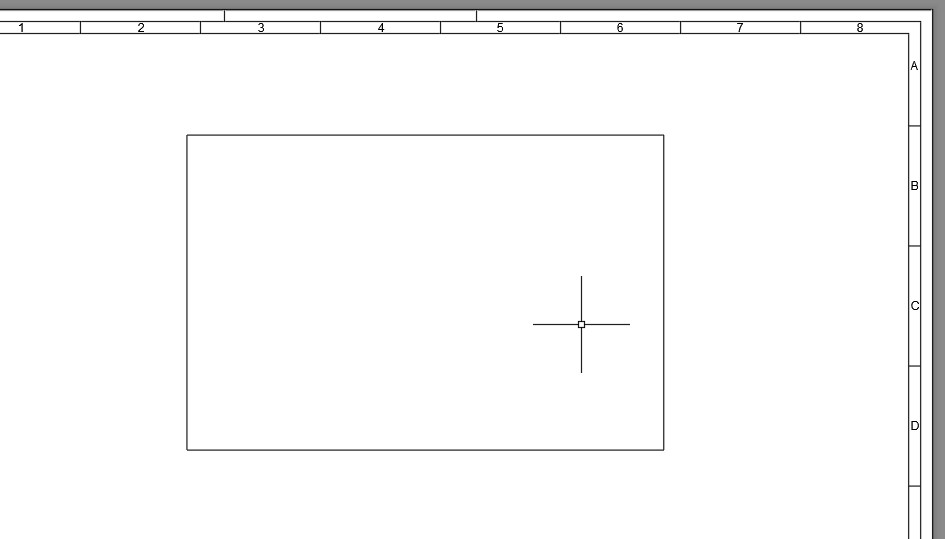

Проблемът тук е, че сте нарисували обикновен правоъгълник с командата Rectangle, но той не е viewport (прозорец за изглед). За да виждате съдържанието от моделното пространство в лейаута, трябва да създадете Viewport (прозорец за изглед), който функционира като "прозорец към моделното пространство".

Как да създадете правилен прозорец за изглед:

1. Влезте в моба Layout (лейаут).
2. Изберете таба View (Изглед) от горното меню.
3. Натиснете върху Viewport → изберете Rectangular (Правоъгълен изглед).
4. Начертайте правоъгълника. Сега ще видите съдържанието на моделното пространство в него.
5. Ако не се вижда нищо:
   • Кликнете два пъти вътре в прозореца (става активен).
   • Напишете ZOOM и натиснете Enter, след това напишете E (от Extents) и Enter отново. Та
