Защо само на права линия?
Защо, моля, Extrude faces (Path) действа само на права линия (L), независимо дали е долепена до лицето, за което е нагласена координатната с-ма (в случая горното лице на BOX-a), а не действа на SPL или на PL? Благодаря.
Здравейте, Ивайло, причината Extrude faces (Path) да работи само с права линия (Line), а не със Spline (SPL) или Polyline (PL), е в ограниченията на функцията за редакция на лица (SOLIDEDIT > Face > Extrude > Path) в AutoCAD. Тази команда позволява екструдиране на лице само по права линия, а не по сложен път като Spline или Polyline.
- Когато използвате SOLIDEDIT > Face > Extrude > Path, AutoCAD изисква да изберете лице на 3D обект и след това да посочите път (Path), по който да се екструдира лицето.
- В този режим, за "Path" AutoCAD приема само обикновена права линия (Line), която трябва да е в контакт с избраното лице или да започва от него.
- Ако опитате да използвате Spline (SPL) или Polyline (PL) като път, командата няма да позволи екструдиране, защото тази функционалност не е поддържана в режима за редакция на лица (SOLIDEDIT > Face > Extrude > Path).
- Това ограничение се различава от стандартната команда Extrude, при която затворени 2D обекти (като Polyline или Spline) могат да се екструдират по път, но само когато се използва Extrude за цял обект, а не за отделно лице на вече съществуващ solid.
- SOLIDEDIT > Face > Extrude > Path е предназначена за прости модификации на лица и не обработва сложни пътища (като Spline или Polyline), за да се избегнат непредвидими геометрични резултати или грешки при създаване на solid.
- Ако искате да екструдирате по сложен път, трябва да използвате стандартната команда Extrude върху затворен 2D контур (Polyline, Spline), а не върху лице на вече съществуващ обект.
В SOLIDEDIT > Face > Extrude > Path може да се използва само права линия като път за екструдиране на лице. Това е ограничение на командата и не може да бъде заобиколено с Spline или Polyline. Ако желаете екструдиране по сложен път, използвайте стандартната команда Extrude върху затворен 2D контур, а не върху лице на solid.
Защо само на права линия?

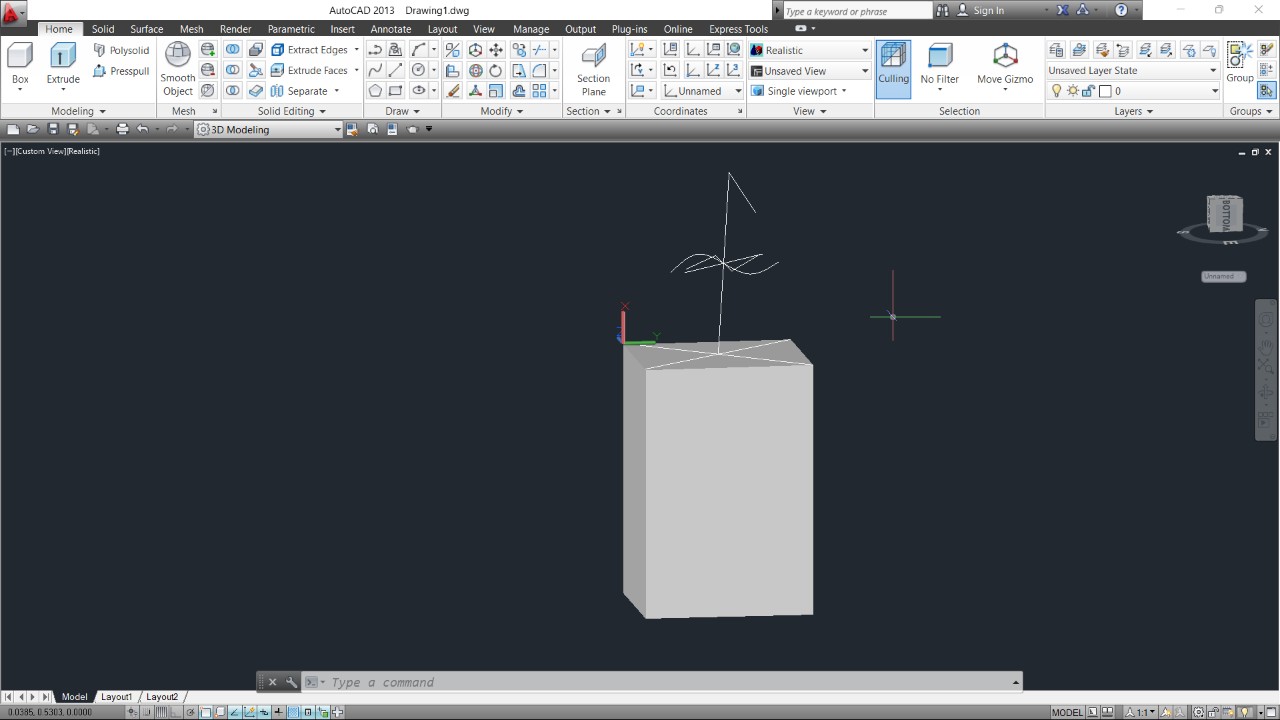

Благодаря. В т. 2. от отговора си пишеш: "В този режим, за "Path" AutoCAD приема само обикновена права линия (Line), която трябва да е в контакт с избраното лице или да започва от него." Виждаш, че по права линия може да се направи Extrude Face и когато тя не е в контакт с лицето. Стига да е права.
