Защо са линиите са бледи при положение че съм задал Monochrome?

Да не е пусната командата plot transparency или цвета не е черен

Здравейте и от мен.

Юлия е дала едно предположение за вариант за получаване на този проблем.

Ивайло ако мога да те помоля за малкоповече информация, защото с така зададен въпрос определено може да се дадат само насоки и да се изкажат само предположения.

Ето няколко предположения от мен:

1. Може бялото което си използвал за някои от елементите да е True Color, което да е лек нюанс на сивото и съответно, ако приложиш True Color за даден слой, следва той да се отпечати с този лек нюанс на сиво, независимо от това какъв .CTB стил си приложил.

Защо не мога да печатам цветно?

2. Може ти или някой друг във времето да е бърникал в настрйките на monochrome.ctb файла ти и да е променил Grayscale - a на някой от цветовете, което съответно да доведе до по-светли цветове за някой от цветовете.

За повече информация виж тази тема тук:

Защо при създаване на PDF файл от dwg, черния цвят става сив?

3. Провери дали е сложена отметката Plot with Plot Style (снимка 1 позиция 1) и след това я задай за Layout - a - Apply to Layout (снимка 1 позиция 2).

Много много важно, тъй като понякога именно от тук идва объркването, тъй като дори и да сме изпълнили всичко описано като предложение за проблем, ТО за да видиш какво точно ще плотираш, което в случая е най-важното .. искаш да е черно бяло, ТО промени настройката за Layout - a показана в точка 4.

4. Това тук е много важно, ЗА да виждаш нещата така както ще бъдат плотирани или трябва да си в режим Print Preview ИЛИ да си сложил Отметка на Display Plot.

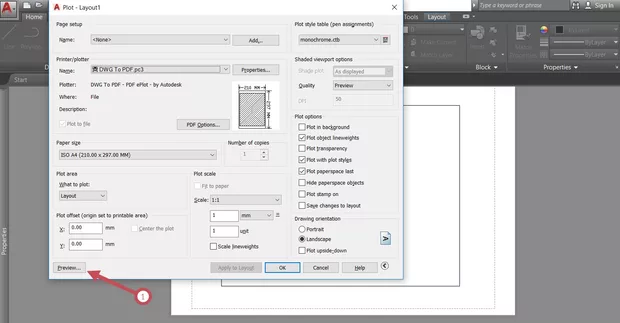

Снимка 2 - преминаване в режим на Print Preview.

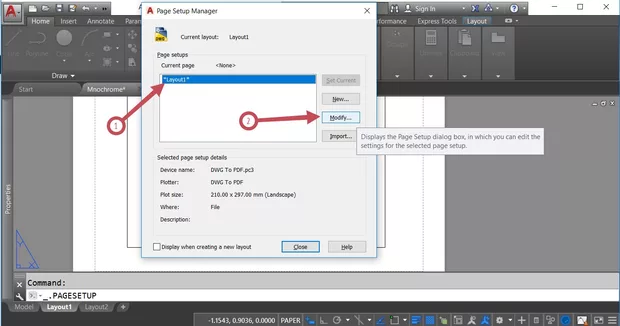

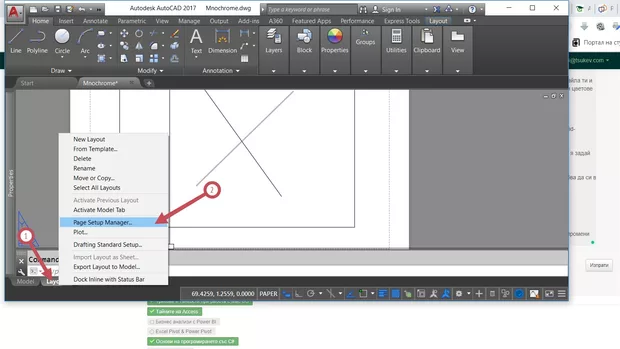

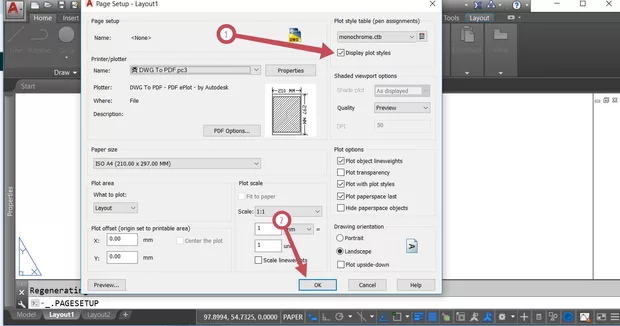

Снимка 3, 4 и 5 - Отметка на Display Plot, което означава че за дадения Layout може да се промени като се избере десен бутон върху Layout - a (снимка 3 позиция 1) и след това се избере Page Set Up Manager -a (снимка 3 позиция 2), след това се избира дадения Layout от появилият се прозорец (снимка 4 позиция 1) и се избира Modify (снимка 4 позиция 2).След това в появилият се прозорец слагаме отметкана Display Plot Styles (снимка 5 позиция 1) и потвърждаваме (снимка 5 позиция 2).

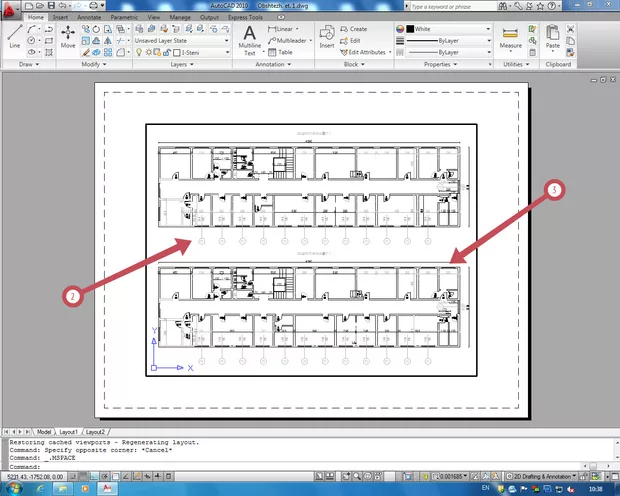

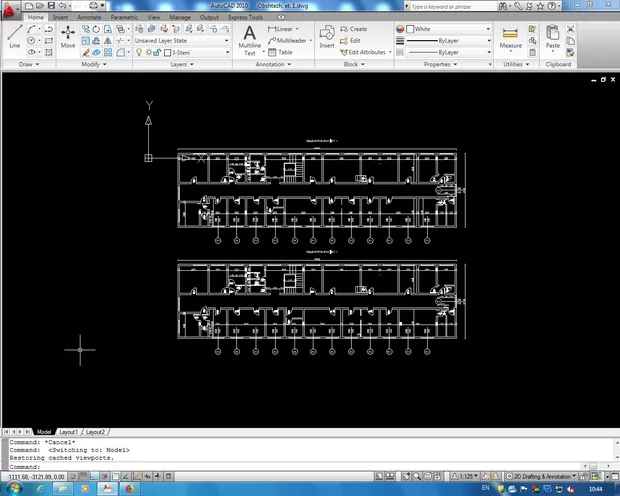

Благодаря, благодаря за огромните и изчерпателни отговори и разяснения!Това, което мога да кажа допълнително е това, че бледото се получава когато нещата са блокове, например размерите на прозорците. Освен когато са блокове, бледо се получава, макар и по-рядко, и при неща, които не са блокове, например при част от размерите на помещенията, видно от картинката с лейаута. При блокове, обаче, задължително нещата избледняват когато са в лейаут.

Здравей, Ивайло.

Провери тогава цвета именно на дадения блок. Пробвай да сложш цвят white на всички елементи от блока, когато си в режим на редакция на блока.

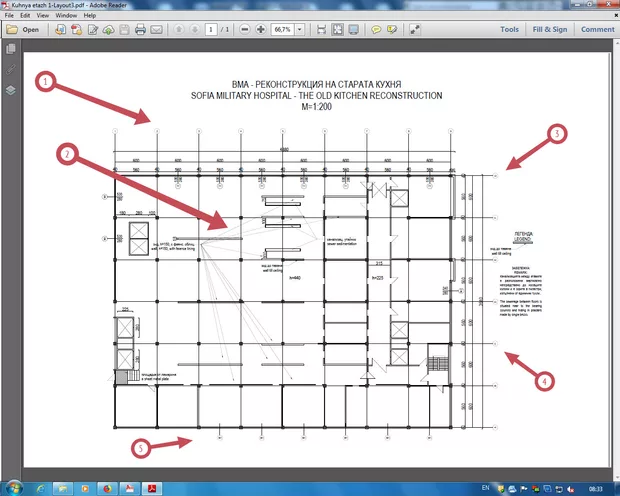

Защо пак са сиви? Какво ли не направих (и 7 слагах в .ctb, и black поставях, и в съответните блокове сменях цвета, и...), но сивото си остава. В prevew излиза (черно) после в действителност - сиво (картинката). Какво, моля, може да се направи още? Благодаря. В безизходицата си накрая удебелих линиите в блоковете, които упорито в PDF излизат сиви, но това не си е работа.

Разпаднете блоковете и мултилидерите и си поиграите с всички настройки на линията (цвят, Lineweight, LineType, Transparency) и вижте коя промяна ще се отрази в .пдф файла. Виждам че това са блокове и стилове за мултилидер, така че явно от някаква тяхна характеристика, едва ли ще се получи същото с обикновена начертана на ръка линия на която зададете да е сива. Допълнително опитайте да отворите файла с друг визуализатор за .пдф файлове и вижте как изглежда там. Визуализаторите за пдф файлове също имат свои настройки кое как да изобразяват и може да се окаже че проблемът въобще не е от Аутокад.
