Защо при PDF файловете оразмерителните линий отиват в слой 0?

Здравей, Георги.

Весела Коледа!

А по отношение на въпроса ти, това което си забелязал е напълно нормално.

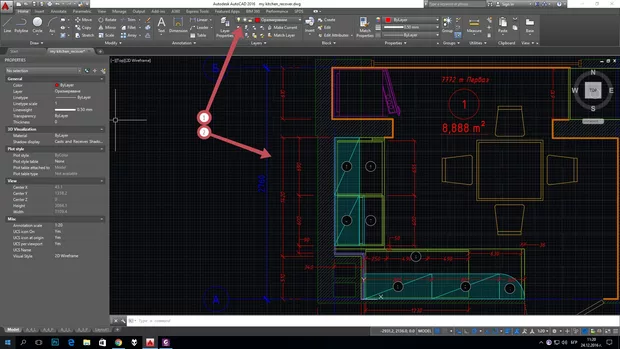

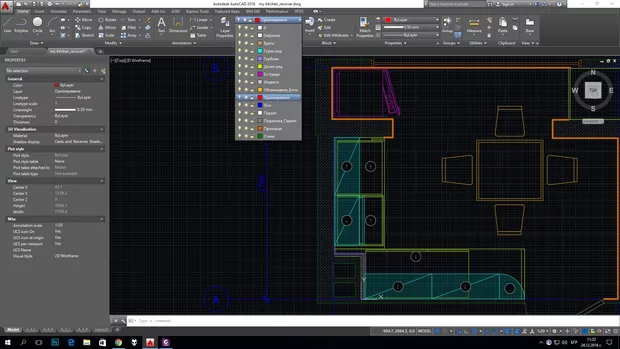

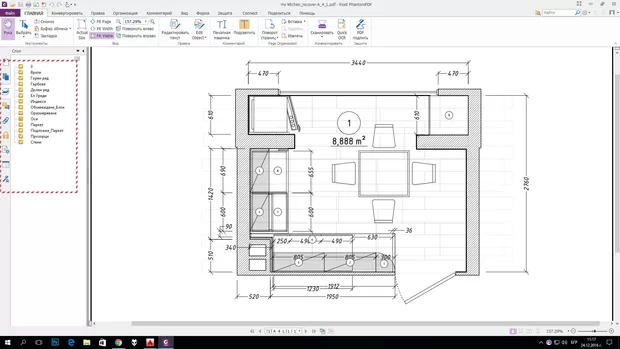

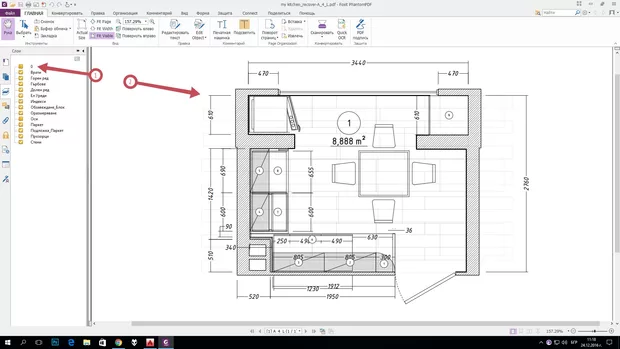

Защо е така? Защо наклонените линии са в слой 0, когато са в рамките на PDF - а?

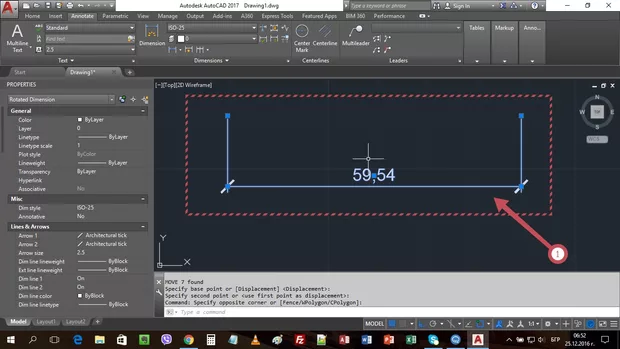

На снимка 1 позиция 1 имаме една оразмерителна линия, като за символ сме използвали наклонени линии.

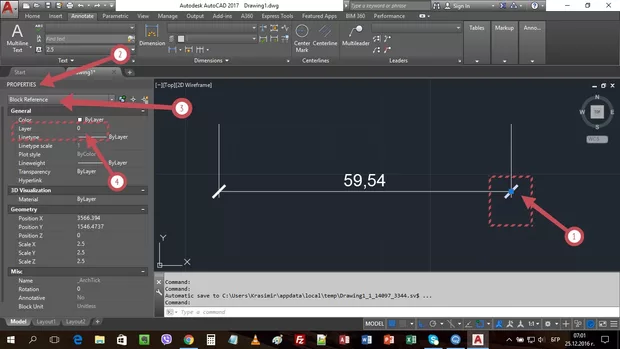

Нека посредством Xplode да разпаднем на съставни елементи тази оразмерителна линия.Селектираме оразмерителната линия Xplode и тя вече е на съставните си части.Нека обърнем по - специално внимание на това какво се е случило с наклонените линии. Селектираме една наклонена линия (снимка 2 позиция 1), след това с Ctrl +1 показваме палетата със свойства (снимка 2 позиция 2). В нея виждаме, че наклонениете линии са Блок (снимка 2 позиция 3) и този блок е в слой 0 (снимка 2 позиция 4).Имаме елемент блок, който е в слой 0.Това нищо не значи, това че блока е поставен в слоя 0 не значи че съставните му елементи също са в този слой може да са в съвсем друг (няма да навлизам в подробности как работят блоковете, има цял курс и ако се разпиша тук ... нещата отиват към роман). Блока представлява още едно ниво от елемента оразмерителна линия, което можем да разпаднем.Нека да направим Xplode и на блока.

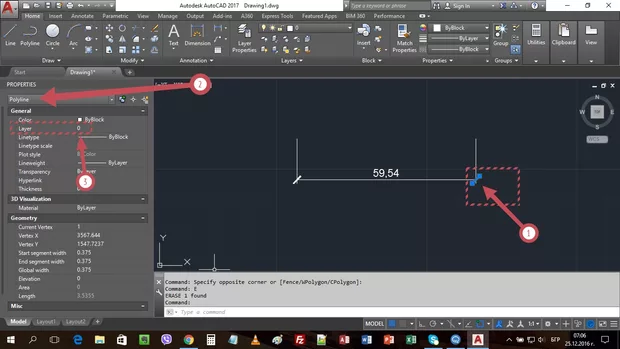

Селектираме съставните елементи на блока за наклонена линия (снимка 3 позиция 1).Нека погледнем в Properties (палетата със свойства) характеристиките на тези елемнти.Оказва се че това е една полилиния (снимка 3 позиция 2), която е изчертана в слой 0 (снимка 3 позиция 3).

Какво общо има всичко описано по - горе с превръщането на чертежа ни в PDF, ами при превръщане в PDF и запазване на слоевете, елементите се разпадат до крайните си съставни части, т.е. това което направихме по - горе.И както се видя съставните части не винаги са в слоя в който са поставени, ами са в слоя в който са изградени (създадени).

Аз мога да имам блок 1 в блока 2, в блок 2 в блока 3, в блок 3 в блока 4.Блок 4 е вкаран в слоя Layer_KK, Да но елементите му? блоковете който са част от този блок и по - сепциално слоевете в които са техните съставляващи елементи?

Надявам се да съм те насочил в правилната посока на разсъждение и да съм бил полезен с отговора.

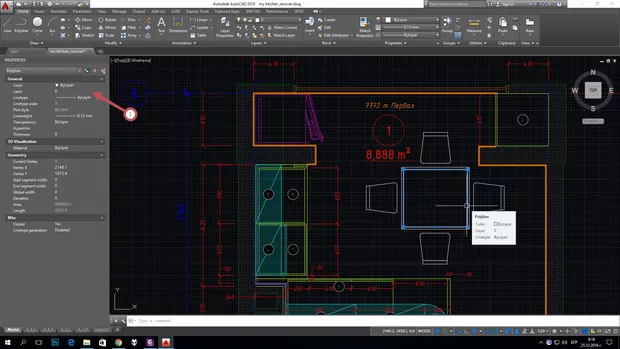

Много благодаря за разясненията Краси. Добре де, в моя чертеж също така има една масичка и един хладилник които също са във вид на блокове които съм намерил някъде из нета. Когато ги експлодна, техните елементи също са в слой 0. При тях защо не се получава този "проблем" ?

Интересен казус се заформи :). Оказа се че това със стрелки, наклонени черти се случва във версии 2016 надолу.По някакъв начин тези блокове, се асоциират с слоя в който са и при превръщането им запазват този слой. Интересно е и защото съм запомнил принципа на превърщане в PDF по начина описан по - горе, ако намеря компютър с версия 2012 ще пробвам дали принципа там не беше точно такъв, какъвто го описах по - горе.

Проблема е или BUG или системна настройка за която не знам.

Определено в 2017 версия този проблем се оказа че го няма. Там наклонениете си отиват в слоя в който е оразмерителната линия.

Ето няколко теми в който е коментирано и преди това запазване в слой нула.

Защо на вашият пример само завършека на размерните линии са в слой 0 ?

Защо изчезват стрелките на оразмерителните линии?

Ще разуча за този проблем и ако намеря нещо ще пиша тук в тази тема.

Добре благодаря Краси.
