Защо в пдф файла след лейаута ми излизат някои от линиите по-дебели, въпреки че са в еднакъв лейър?

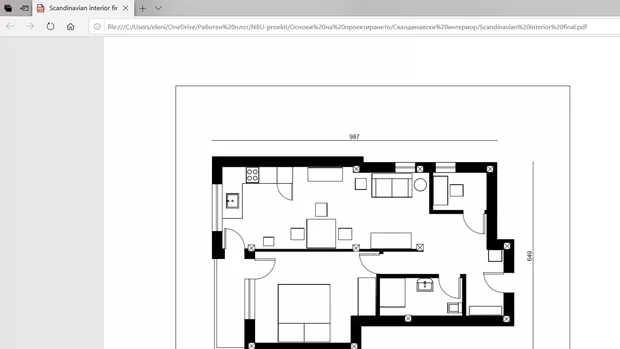

Въпреки че всички линии в слоя Мебели са с еднаква дебелина и не съм слагала линия върху линия, някои от линиите( като изключим лейърите с прозорците и вратите) са с по-голяма дебелина. Например на стола 2 линии са дебели, други са тънки. Какво да направя?
Линиите имат и собствено свойство за дебелина. Ако на отделна линия е зададена ръчно дебелина, тя спира да взима стойността за дебелина от слоя. Ако искаш да виждаш още преди да разпечаташ коя линия колко е дебела ползвай командата LWDISPLAY. В повечето случаи ще те ориентира коя линия е по-дебела още преди да стигнеш до ПДФ файла. Провери всяка от тези линии, които са излезли по-дебели да имат свойство Lineweight - ByLayer.
Незнам как се работи с lwdisplау, но всички от деблите са си полилинии- масата е полилиния, но една от страните е по.-дебела. И всичко си е by layer
Здравей, Елени.

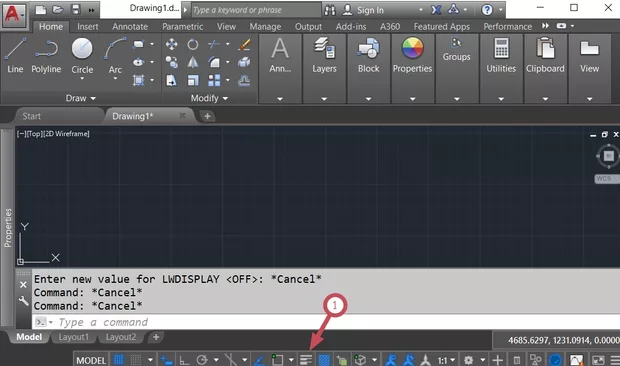

LWDISPLAY e показаното състояние на снимка 1 позиция 1. Реално с него виждаш обектите с техните дебелини, ако е включена ги виждаш ако е изключена (иконката не свети) Това

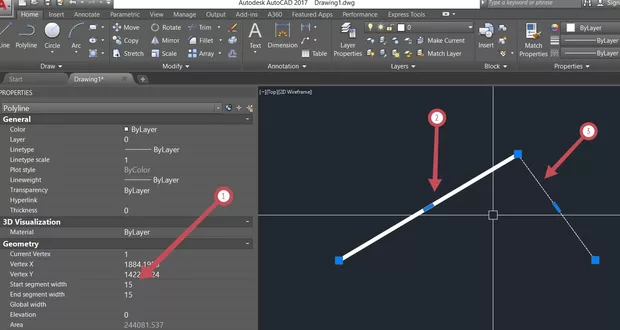

Това обаче което си показала на снимката по-скоро ми си мисля че за даден сегмент е зададена дебелина. Ако селектираш една от полилиниите, която има проблем с дебелините, може да провериш дебелината на сегментите ѝ, както е показано на снимка 2.
