Защо не мога да печатам черно бяло?

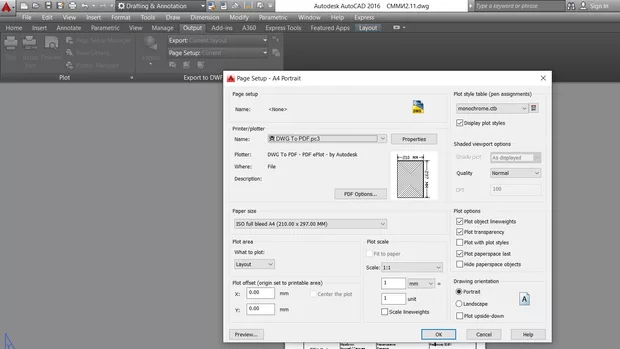

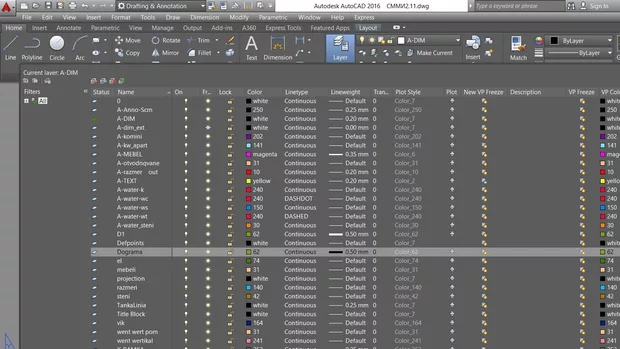

Привет, прилагам една снимка на Page setup manager, в който показвам че съм отметнал необходимите одметки както във видеото. Освен, че не печата монохромно цъкай ки по одметките съм включил някоя си която ми показва и пътя на компютърът където се намира файла /вижда се най-доло на pdf/. Прегледах си слоевете и освен че са доста и не са организирани забелязах че се повтарят, въобще кашата е пълна, моля за съдействие. Благодаря, предварително
за първи път качвам снимки тука поради което така се получи но надявам се сега да е малко по ясно

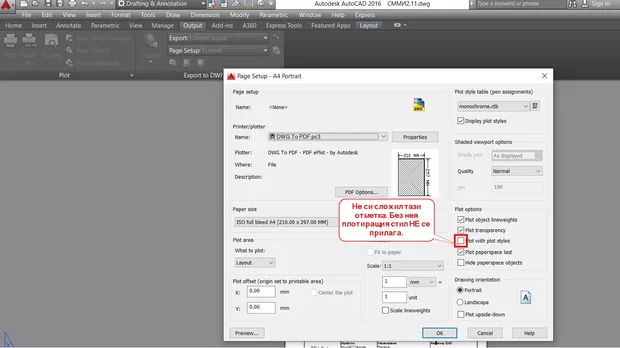

Според мен е от това. Пробвай и виж.
блсгодаря, но за съжаление не е и от това както казах пробвах ги всички възможни :(
Здравей, Николай.
Проверили monochrome.ctb настройките, за да видиш da не би да има някаква промяня в тях, естествено ако не си пробвал това.
Може ли да покажеш какво си пробвал досега, т.к. "всички възможни" е доста общо казано и вероятността да ти предложим да пробваш нещо което ти вече си пробвал е голяма, пък идеята е да видим какво още освен твойте проби може да се направи по въпроса.

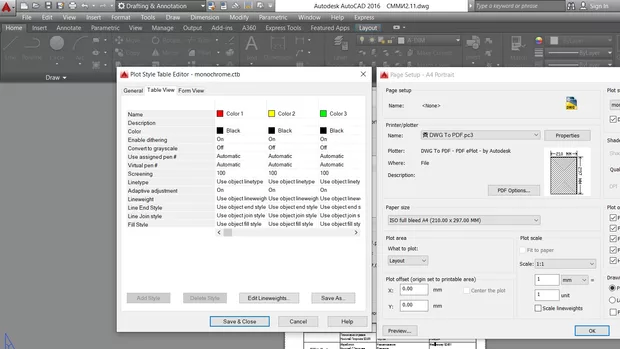

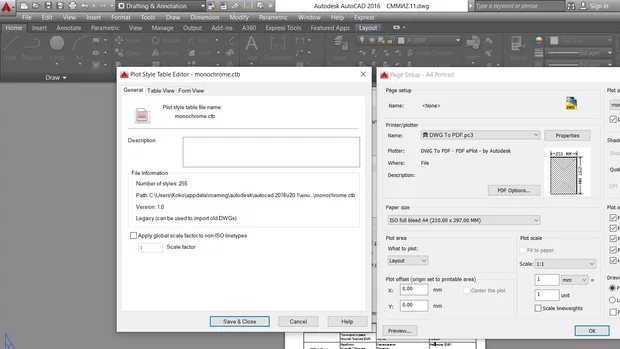

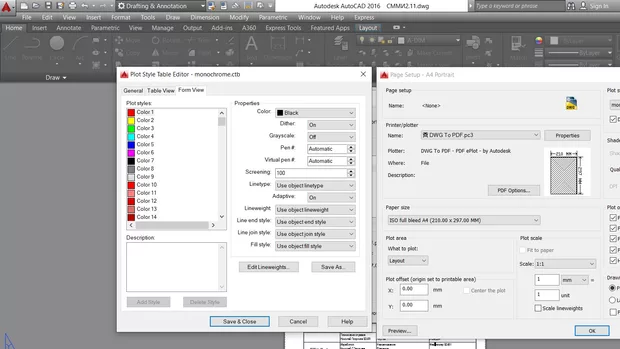

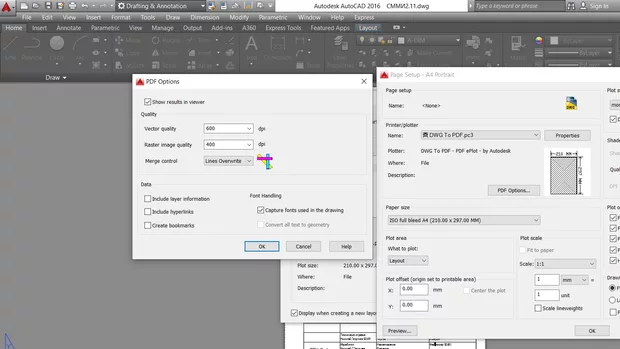

ето ги всички снимки към настройките
някои други предположения
Никой нищо?
Здравей, Николай

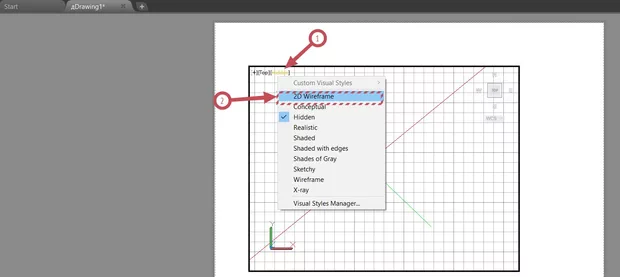

Кликни два пъти в viewport- a така че да влезнеш в него, след това се приближи в горният ляв ъгъл на viewport -a и следва да ти се появи shade setting - a на viewport- а кликни на най-десният надпис който управлява именно shade settings, най-вероятно в момента настройката е например Hidden и го промени на 2D Wireframe.
Следва при показаните от теб по-горе настройки да разпечатваш черно-бяло.
Това беше, благодаря!
Супер е че това е бил казусът и решението е проработило!
Моля!

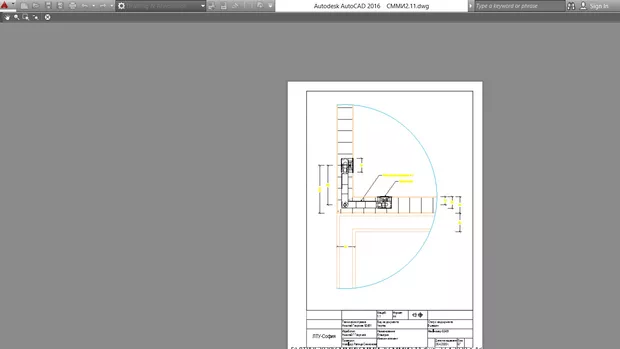

Този проблем си остава обаче, ако забелязвате на снимката сякаш се дублират предложения?
Здравей,
Може ли за уточнение за това какво точно и къде се дублира и реално има доблаж в чертежа след това.

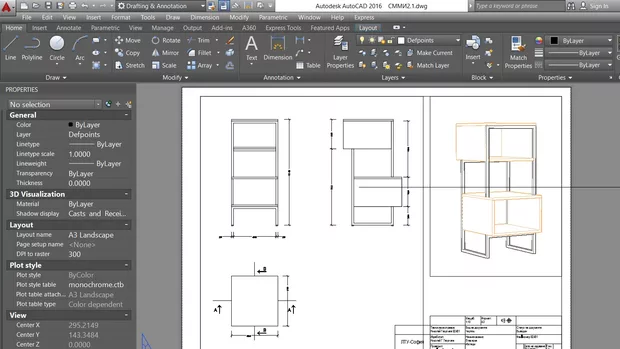

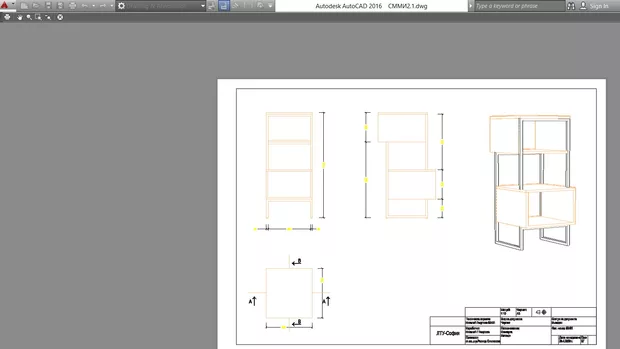

тука имам 2 погледа с два различни visual style поради естеството на работа и в layout изглежда добре 1 прозорец е черно бял както и трябва а 2-ят с 3Д цветно, но накрая катоправя pdf всичко е цветно,което не ме устройств !
моля за съдействие
Някой идеи и предложения???
Ползването на различни визуални стилове води до подобни разминавания. Всеки визуален стил различен от 2D wireframe има много по-различен начин, по който изобразява геометрията (ръбове, повърхности, сенки). Ползваш т.нар. цветово зависим плот стил, който оперира на базата на цвета на геометрията. Направи следното: напиши VISUALSTYLES От отворилата се палитра намери визуалния стил, в който е прозореца ти на 2d изгледите. С дясно щракване го копирай и постави пак там. След това започни да модифицираш свойствата на копието за това кое как се изобразява. Всяко едно от тези представлява падащо меню. След това се върни в погледние прозорци и сложи новото модифцирано копие на визуалните ти стилове в изгледа. Ще постигнеш интересни резултати. И в крайна сметка провери дали си сложил отметката за плотиране с плот стилове.
Темата беше прехвърлена тук:
Защо не мога да печатам черно-бяло?
съответно решението се криеше именно във визуализацията на 2d изгледите.
