Защо не мога да изтрия слой в AutoCAD?
Здравейте,
Имам фаил получен от архитект, който ползвам за подложка и на който има доста слоеве. Опитвам се да изтрия някой от тях, като преди това съм изтрил всички обекти който не съм ги чертал аз, и за да съм сигурен че не останал някой обект съм загасил всички мой слоеве и на моделното пространство не останаха видими овекти, и въпроснире слоеве правени от архитекта не се изтриват. Възможно ли е да са защитени по някакъв начин от изтриване или аз нещо пропускам?
Здравей,
Първо няколко препоръки :
Когато закачаш нещо като подложка не е задължително да триеш слоеве, по - скоро когато си я вкарал в твоя чертеж вече там гаси слоевете. Не за друго ами защото може да изтриеш някой слой който след това може да ти потрябва. Ако е проблем това че имаш много слоеве, може да направиш филтри и така да ползваш слоевете доста по - удобно, от гледна точка на намирането им в списък и ползването.

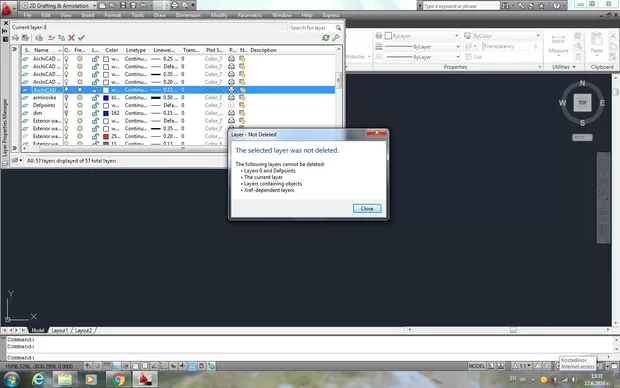

А относно това че не може да изтриеш някой слой, може да има доста причини, както е описано и в съобщението което ти показава AutoCAD :
Може само да си мислиш че си изтрил всички обекти от слоеве които искаш да изтриеш. Например загасил/замразил си даден слой и съответно при изтриването на обектите от този слой не си изтрил нищо. Може да си заключил някой слой и съответно пак да не си изтрил нищо от него.
Най - вероятно прочитайки това си казваш как да не съм изтрил като като изолирам слоевете нямам нищо на екрана като обекти, обаче направи един zoom extend .... и виж може да има някъде в моделното пространство обект който да е доста отдалечен от основното място където чертаеш.
Друг вариант за проблем е да не би слоя, който искаш да изтриеш да е текущия.
0 и Defpoints няма как да ги изтриеш.
Ако някой слой е част ( обвързан е с Xref ), следва също да не може да го изтриеш.Може проблема да е от там.Как точно ти е изпратил архитекта чертежа, пробвай да изтриеш словете преди да си правил каквото и да било с чертежа, т.е. ако може изтегли изпратения чертеж наново и пробвай.
Здравейте колега!
Обръщам се така защото предполагам, че сте проектант по част различна от СК. Г-н Кръстев много точно е отговорил директно на въпроса, но аз бих го разширил с контра въпрос: "Използвахте ли командата purge за да се отървете от излишното?". Аз самият съм електропроектант и се сблъсквам често с подобни ситуации. Моята практика в тази връзка е: Изтривам всичко излишно (по отношение на част електрическа и само при условие, че архитектурната подложка няма да я ползва никой друг колега), след което прехвърлям всички останали обекти в слой 0. Използвам командата purge докато не остане нито един излишен слой, линия, блок и каквото се сетите. И накрая си създавам няколко слоя, които ползвам в моя проект. Не знам дали е най-доброто, но на мен ми върши работа.
Пожелавам Ви успех в начинанията!
Аз ги изтривам с командата LAYDEL. След това пиша NAME и ми се отваря прозорец и избирам кой слой да изтрия.
@ инж. Юлия Маринова
Да точно така инж. Маринова, много точно включване , следва да се елеминира допуснатия вариант за грешка от точка 1, от коментара ми в който си мислиш че си изтрил всичко в дадения слой, а реално не си.
Благодаря за полезните съвети който ми давате. С командата LAYDEL и NAME се изтриват без проблем, но определено ще се възползвам и от другите съвети и препоръки, които наистина доста олеснятват чертането.
Здравейте колега, бих искал да споделя един малко алтернативен вариант, който върши доста добра работа при наличие на голям брой нежелани слоеве. Принципа е да "поровим" в текстовото описание на файла. Променяте имената на слоевете така че, да не се дублират имена на команди или синтаксис от AutoCAD (да бъдат лесно търсени). Запазвате файла в "dxf" формат. Последващо го отворете в някакъв текстов редактор. Заменете с "find and replace", така преименуваните слоеве с подходящият в който искате да се преместят всички обекти (може и нулевия) които са останали не изтрити. Запазете файла. Отворете го отново с AutoCAD. Запазете го отново в исканият от вас формат. Можете да изберете слоя в който вече са прехвърлени обектите и да ги изтриете. Излишните слоеве вече липсват.
Здравейте колеги, много често слоевете които не могът да бъдат изтрити са част от някой архитектурен блок. За целта чрез Quick select избирате съответните блокове, експлоадирате ги до точки и линии и ги записвате в слой вече създаден от вас. И вече спокойно чрез Purge можете да изтриете ненужните слоеве.
Първо - с командата purge може да си премахват излишни елементи, но може и да се проверява - в кой слой какво има, кой блок, полилиния, линия или друго - къде на чертежа се намира. Второ - това „на моделното пространство не останаха видими обекти“ нищо не означава. Да сте чували за линия с „нулева дължина“? Трето - въпреки, че в моделното пространство може да няма нищо (от въпросния слой), може в някой Layout да има. Четвърто - когато един блок е в замразен слой - вие няма да го виждате. Но, ако съдържа елементи в слой „dim“ (примерно - пак няма да можете да изтриете слой dim. Принципно се старая всички вложени елементи да са в слой 0 (нула), но често получавам чертежи с други варианти.
