Защо като натисна ctrl+3, отворената палета има съдържание, съвсем различно от това в урока?

Здравей, Димитър.

Каква точно версия на AutoCAD ползваш?

Разделите Model и Annotate са част от Рибън раздела, който се появява в AutoCAD от 2009 година насам.

До голяма степен какво виждаш в палетата с инструменти, стартираща се посредством кл. комбинация Ctrl + 3, зависи от версията ти на AutoCAD.

Освен вида на версията, може ли да споделиш и една снимка на това какво точно виждаш иии търсиш на в програмата, за да мога да помогна повече.

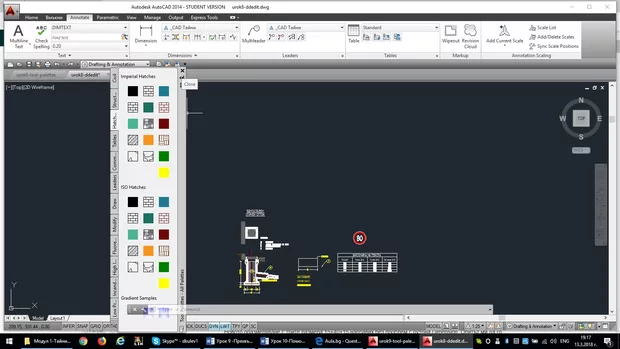

Студентска версия 2014. С ctrl+3 отначало липсваха и двата раздела после, незнайно как се появиха и продължих, Сега като натисна същата комбинация, пак ги няма. Значи, проблемът ми е, не че ги няма изобщо, а как да ги включа в палетата, щом я отворя с ctrl+3.

Здравей, Димитър.

Щом излиза палетата с интрументи ( Ctrl + 3), значи са там.

За да видиш всички раздели в тази палета ( Ctrl + 3 ).

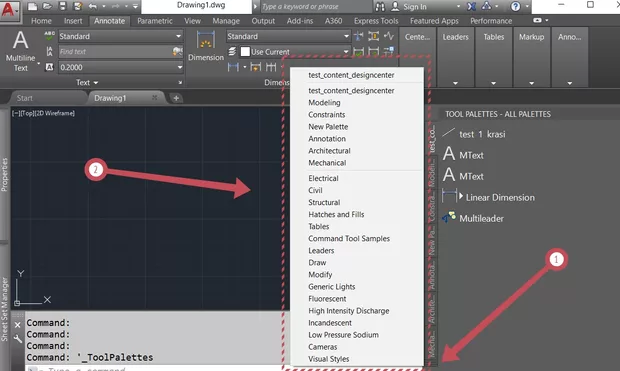

Кликни най-долу където съм обозначил на снимка 1 позиция 1 и следва да ти се появят всички раздели, които се съдържат в палетата (снимка 1 позиция 2), кликайки на дадения раздел селдва да го видиш.

Нещо което препоръчвам да направиш.

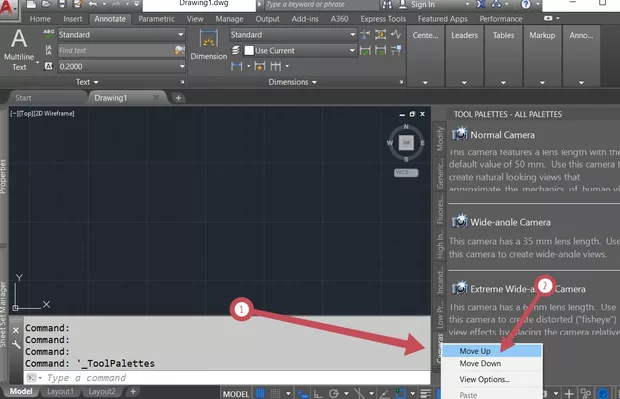

Когато отвориш дадената плаета може да я качиш нагоре в списъка, така че да става видима всеки път когато отваряш палета. Това може да стане, като селектираш раздела избереш десен бутон и избереш Move UP (снимка 2 позиция 1) . Така може да преаранжираш палетата с иснтрументи и ако имаш много палети, само най-важните да са най-горе и да се показват когато я отваряш. или да направиш определен обхват от раздели, които ползваш често, който са близко един до друг.

Под близки един до друг имам предвид ако има раздела Annotate, Dimensii, blokove, tekst, tabblici ... ще ги подредя един до друг, така че когато цъкна на Dimensii, другите да са достатъчно близко за да се виждат като надпис.

Благодаря. Всичко е ОК.

Моля!

Супер е че всичко работи.

В лявата колона на палетата с инструменти изтрих раздел Hatches and Fills с видовете щриховки. От къде и как да го върна там, за да защриховам правоъгълника, както е в урока?

В моя AutoCad 2020, в списъка с разделите, който се отваря с клик най-долу в лявата колона, липсва раздел Hatches and Fills.

Здравейте, Димитър, разделът Hatches and Fills може да бъде върнат, като се нулира (reset) палетата с инструменти Tool Palette или ръчно добавите липсващия раздел чрез настройките.

Липсващият раздел Hatches and Fills в Tool Palette може да бъде възстановен по два начина: чрез нулиране на палетата или чрез зареждане на стандартната конфигурация на AutoCAD. Следвайте тези стъпки:

Метод 1: Нулиране на Tool Palette

1. Отидете в горното меню View.
2. Изберете опцията Tool Palettes, ако не е активна (можете да използвате командата TOOLPALETTES, за да я отворите).
3. В палетата кликнете с десен бутон върху заглавната лента (header) на Tool Palette.
4. Изберете опцията Customize Palettes.
5. В прозореца Customize кликнете върху Reset All, за да върнете всички стандартни раздели, включително Hatches and Fills.

Метод 2: Зареждане на липсващия раздел

1. В Tool Palette кликнете с десен бутон върху празната зона или заглавната лента.
2. Изберете опцията Customize Palettes.
3. В прозореца, който се отваря, проверете в Available Tools дали Hatches and Fills е наличен. Ако е, маркирайте го и го добавете към активната палета.
4. Ако не се вижда, проверете дали имате достъп до стандартната палета на AutoCAD. В командния прозорец въведете ADCENTER (Design Center) и натиснете Enter.
5. В прозореца Design Center отидете до папката с настройките на Tool Palette. Стандартният път за AutoCAD 2020 е: C:\Program Files\Autodesk\AutoCAD 2020\Sample\en-us\DesignCenter.
6. Заредете липсващите раздели, като кликнете с десен бутон и изберете Add to Tool Palettes.

Бележка: Ако горните методи не работят, може да се наложи да възстановите стандартните настройки на AutoCAD, като използвате Reset Settings to Default от стартовото меню на AutoCAD.

Започнах да търся липсващия раздел Hatches and Fills по Метод 1: Нулиране на Tool Palette, но като отворих прозореца Customize, в него не намерих Reset All, където да кликна, за да се върнат всички стандартни раздели, включително Hatches and Fills. Апропо, направих десен клик най-горе, в реда със заглавието Customize, но в отвореното меню, опцията Възстанови, за която предположих, че може да съответства на Reset All, НЕ Е активна. Затова, как да постъпя, за да намеря изобщо раздел Hatches and Fills?

Здравейте, Димитър, ако опцията за нулиране на палетата не е активна, можете да добавите раздела Hatches and Fills ръчно чрез Design Center (ADCENTER) или чрез директно зареждане на Tool Palette от системните файлове.

След като опцията за Reset All в Customize не е активна, може да следвате алтернативен метод за възстановяване на липсващия раздел. Ето стъпките:

Метод 1: Използване на Design Center

1. Въведете командата ADCENTER в командния ред на AutoCAD и натиснете Enter.
2. В отворения прозорец Design Center, отидете до стандартната директория за Tool Palettes: Път за AutoCAD 2020: C:\Program Files\Autodesk\AutoCAD 2020\Sample\en-us\DesignCenter.
3. Отворете папката Tool Palettes и намерете раздела Hatches and Fills.
4. Кликнете с десен бутон върху Hatches and Fills и изберете Add to Tool Palettes, за да го добавите обратно към вашата Tool Palette.

Метод 2: Възстановяване на стандартните Tool Palettes Ако Design Center не показва раздела Hatches and Fills, може да възстановите стандартните Tool Palettes:

1. Отворете File Explorer и отидете до папката за потребителски настройки на AutoCAD:

• Път: %AppData%\Autodesk\AutoCAD 2020\R23.1\enu\Support\ToolPalette.

2. Проверете дали там има файл, свързан с Hatches and Fills. Ако не, може да копирате липсващите файлове от инсталационната директория: Път: C:\Program Files\Autodesk\AutoCAD 2020\Sample\ToolPalettes.
3. Рестартирайте AutoCAD, за да заредите новите палети.

Метод 3: Ръчно създаване на раздел Hatches and Fills Ако горните методи не проработят:

1. Отворете Tool Palettes (TOOLPALETTES) и кликнете с десен бутон върху празно място.
2. Изберете New Palette и дайте име Hatches and Fills.
3. Добавете необходимите хеч стилове (patterns), като:

• Отидете в панела Hatch Creation.
• Изберете различни хеч стилове (Solid, Gradient и т.н.) и ги запазете в новия раздел, като ги плъзнете и пуснете в палетата.

Съвет: Ако проблемът продължава, преинсталирането на Tool Palettes от инсталационния файл на AutoCAD може да бъде последната стъпка. Това ще възстанови всички стандартни настройки.

Започнах да пробвам предпоследната възможност с "Метод 3: Ръчно създаване на раздел Hatches and Fills". Изпълних т. 1 и 2 в палетата. В т. 3 разбирам, че трябва да кликна горе в рибъна, в оцветения в синьо раздел (а не панел) Hatch Creation и оттам, т., е. от рибъна, как по-точно да избирам, да плъзгам и пускам в новосъздадения от мене празен раздел в палетата?

Здравейте, Димитър, В рибъна Hatch Creation не можете директно да плъзнете хеч стиловете в Tool Palette. Вместо това трябва да създадете и запазите хечове в чертежа, след което да ги добавите в новия раздел в Tool Palette.

За да добавите хеч стилове от Hatch Creation в новия раздел в Tool Palette, следвайте тези стъпки:

Инструкции стъпка по стъпка:

1. Създайте хеч стил в чертежа:

• В рибъна кликнете на таба Hatch Creation.
• Изберете желания хеч стил (Solid, Pattern, Gradient и т.н.) от панела Hatch Type.
• Настройте параметрите (Pattern, Scale, Angle и т.н.), ако е необходимо.
• Кликнете в областта, където искате да приложите хеча, за да го създадете.

2. Добавете хеча в Tool Palette:

• След като сте създали хеча в чертежа, го маркирайте.
• Кликнете с десен бутон върху маркирания хеч и изберете Add to Tool Palette от контекстното меню.
• Изберете новосъздадения от вас празен раздел Hatches and Fills в Tool Palette, за да го добавите там.

3. Повторете за други хеч стилове:

• Ако искате да добавите повече хеч стилове, създайте ги в чертежа, следвайки същия процес, и ги добавете към Tool Palette.

Инструментите, добавени по този начин, ще бъдат налични за бъдеща употреба. Ако искате по-пълен набор от стилове, можете да използвате Design Center, както е описано в предишните методи.
