Защо дименсията се получава много голяма?

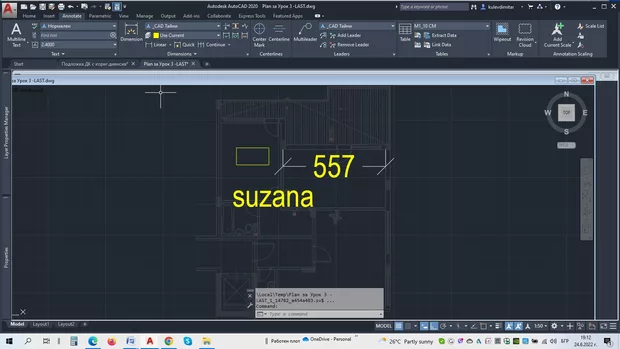

С избрания мащаб за чертане 1:50 цялата начертана оразмерителна линия, т. е. както линиите, така и текста на размера в нея, станаха много големи. Затова, долу в лентата за състоянието смених мащаба от 1:50 на 1:10 и цялата оразмерителна линия стана с размер, както в урока. Къде съм сбъркал преди това в настройките на мащабите?
Изгледай още веднъж урока за анотативни мащаби и най-вече коментарите под видеото с подобни казуси: https://aula.bg/autocad-principi-na-anotativnite-mashtabi
В самия план текстът съм настроил като анотативен, Нормален, с базова височина 2.4, както се прави в Модул 3, Урок 2 - Принципи на анотативните мащаби. Като вкарах в него подложката обаче и направих дименсия, текст и правоъгълник, за мащаб 1:50 в палетата Properties приведената му височина, изписана бледо в ред Model text height не е 12, както трябва да бъде за стил Нормален, а 120.0000!? Както писах преди това, от лентата за състоянието като променя мащаба от 1:50 на 1:10, както текста, така и този в дименсията се намаляват много добре, но сигурно това не трябва да се прави така. А как иначе да стане?
Избягвам да казвам подложка, а помощен (базов ) чертеж. Този чертеж не ви е в реален размер. Увеличи или намали го до реалните размери. Аз използвам Razter Design в определен слой, като го вкарвам с реалните му размери. Когато не ми трябва гася слоя.
Всъщност говорех, ако помощния чертеж е растерен формат, Когато е dwg формат, явно не е чертан по правилата или има в него размери или текстове с друга настройка(анотативна или не). Правиш ги анотативни с твоята настройка с помощта на properies за всеки размер или текст. Ако са в един слой това се прави с маркиране на всички.
