Защо "чудесата" продължават?

AutoCAD Формула 3D AutoCAD

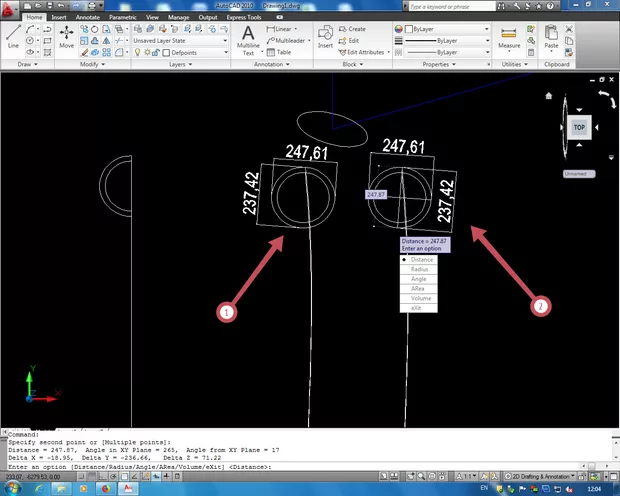

Поставих куба на TOP. Копирах от източника (стрелка 1) сечението на тръбата (преди разрязването й на две). Измерих (с Aligned, не с Linear) двата взаимноперпендикулярни диаметъра, показани на копието (стрелка 2) и изчертани абсолютно точно от съответния им Quadrant до съответния им противоположен Quadrant (ромбчетата на квадрантите ми се показаха и прихванах диаметрите към тях съвсем точно). Въпреки това, както се вижда, единият диаметър е с един размер, а другият, който би трябвало да е еднакъв с предишния (перпендикулярният нему) е с друг размер. Тези два размера са абсолютно еднакви един с друг и в оригнала, и в копието (направих копие именно с цел да направя повторно измерване на диаметрите с оглед на това да не би да съм направил някое погрешно прилепване, но измерванията (вижда се), че са еднакви). При измерването пък с Distance се получиха други размери (по 247,87 и в двете посоки, т. е. размерът е поне един и същ). Кой размер е верният? Може би този, измерен с Distance, понеже е еднакъв и в двете взаимноперпендикулярни направления. Но защо, тогава, при измерване с Aligned се получават разлики, независимо от точните прихващания (прилепвания)? За съжаления моят AutoCAD е 2010 и нямам или поне несъм открил да има 3Dsnap.

Разликата се получава защото размерните линии лежат винаги в равнината XY, без значение къде си ги прихванал. Или казано иначе в текущата потребителска координатна система, която си задал НЕ лежат твоите кръгове. Казано още по иначе лежат косо спрямо нея като единия край е по-близо до равнината x,y а другия по далеч. Ако дефинираш нова координатна система по 2 точки и избереш началото да е в центъра на кръга X оста в единия quadrant (прилепване) и оста Y в другия квадрант и преоразмериш диаметрите, трябва да се получат еднакви стойности.
