Прикачане на 3Д чертеж към 2Д чертеж

Здравейте, Пантелей,

Решение стъпка по стъпка

1. Уверете се, че сте в чертежа, където 3D файлът е прикачен като XREF (подложка).
2. Изберете прикачения XREF с мишката.
3. В долния ъгъл на екрана включете ViewCube (куб за изглед), ако не е видим:

   • От View (Изглед) → ViewCube (ако е налично в лентата).
4. Задайте желания изглед (например Front, Left, SW Isometric и т.н.) чрез ViewCube.
5. Запишете този изглед като Named View (наименован изглед):

   • Команда VIEW → New → задавате име → OK.
6. В 2D чертежа може да използвате този Named View при създаване на Layout изгледи или Viewport, за да показвате 3D подложката с правилната ориентация.

Здравейте. От менюто View бутона ViewCube не е активен

Здравейте, Пантелей,

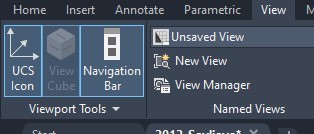

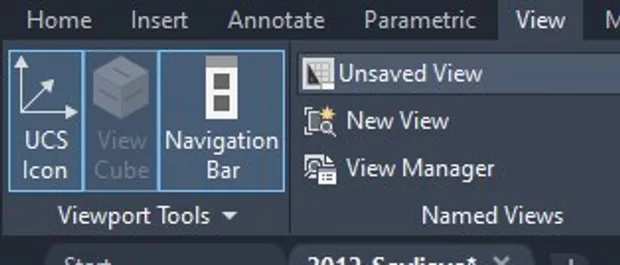

Разбирам, че искате да завъртите изгледа на 3D чертеж, прикачен като XREF в 2D чертеж, но бутонът ViewCube не е активен във Вашия View таб, както се вижда на прикаченото изображение .

За да промените ориентацията на изгледа (като завъртите изгледа отгоре) на Вашия 3D XREF в 2D чертежа, трябва да използвате командата UCS (User Coordinate System) или командата VIEW.

Може да завъртите изгледа, като използвате командата VIEW и изберете завъртяна Named View или като дефинирате нов UCS (User Coordinate System) и след това използвате командата PLAN за да промените текущия изглед.

Тъй като ViewCube не е активен, което обикновено е най-лесният начин за промяна на 3D изгледи, ето как можете да използвате UCS и PLAN или VIEW за да завъртите изгледа:

Метод 1: Използване на UCS и PLAN

1. Промяна на UCS:

   • Въведете UCS в командния ред и натиснете Enter.
   • Изберете метод за завъртане на координатната система. Например, ако искате да завъртите изгледа по оста Z (завъртане на целия чертеж около точката $(0,0)$), изберете опцията Z или Z-axis rotate.
   • Въведете желания ъгъл на завъртане (например 90 за 90 градуса по часовниковата стрелка или -90 за обратно на часовниковата стрелка) и натиснете Enter.
   • Важно: Тази стъпка променя ориентацията на координатната система, но не и текущия изглед.

2. Промяна на Изгледа:

   • Въведете командата PLAN в командния ред и натиснете Enter.
   • Изберете опцията Current UCS (текуща потребителска координатна система) и натиснете Enter.
   • Това ще промени текущия изглед на "Top" (Изглед отгоре) спрямо новия UCS, завъртайки видимо Вашия XREF.

Метод 2: Използване на Named Views (VIEW)

1. Отваряне на View Manager:

   • В View таба, в панела Named Views, кликнете на бутона View Manager (както се вижда на изображението).
   • Или въведете VIEW в командния ред и натиснете Enter.

2. Създаване на Нов Изглед:

   • В диалоговия прозорец View Manager отидете в раздела New.
   • Задайте View name (например TOP_90_deg).
   • В секцията View type се уверете, че е избрано Still.
   • В секцията UCS изберете Current или дефинирайте нов UCS с желаното завъртане (както в Метод 1). Ако вече сте завъртели UCS, запазете изгледа спрямо него.
   • Ако искате да завъртите само изгледа: В секцията Twist въведете желания ъгъл на завъртане (например 90). Този ъгъл завърта изгледа в равнината на екрана.
   • Натиснете OK, за да запазите новия изглед.

3. Прилагане на Изгледа:

   • Изберете Вашия новосъздаден изглед (TOP_90_deg) от списъка в View Manager.
   • Натиснете бутона Set Current.
   • Натиснете OK или Apply за да приложите завъртяния изглед.

Забележка: Деактивирането на ViewCube обикновено се контролира от системната променлива VIEWCUBE или настройките в OPTIONS. Може да проверите дали е възможно да го активирате, за да улесните бъдещата работа.

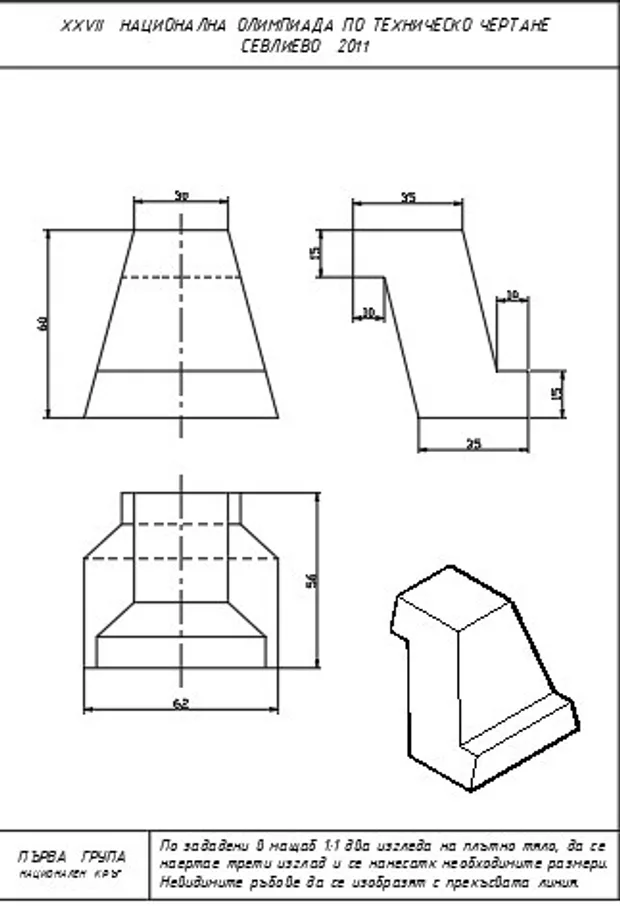

Това исках да го получа и го получих по обратния ред. Имам чертеж на 3Д изображение и към него прикачам 2Д чертежа. Така стана. Благодаря.
