При смяна на мащаба 1:15 или 1:25 моите оразмерителни линии не се променят, защо?

Здравейте, Елена,

Причината оразмерителните линии да не се променят при смяна на мащаба

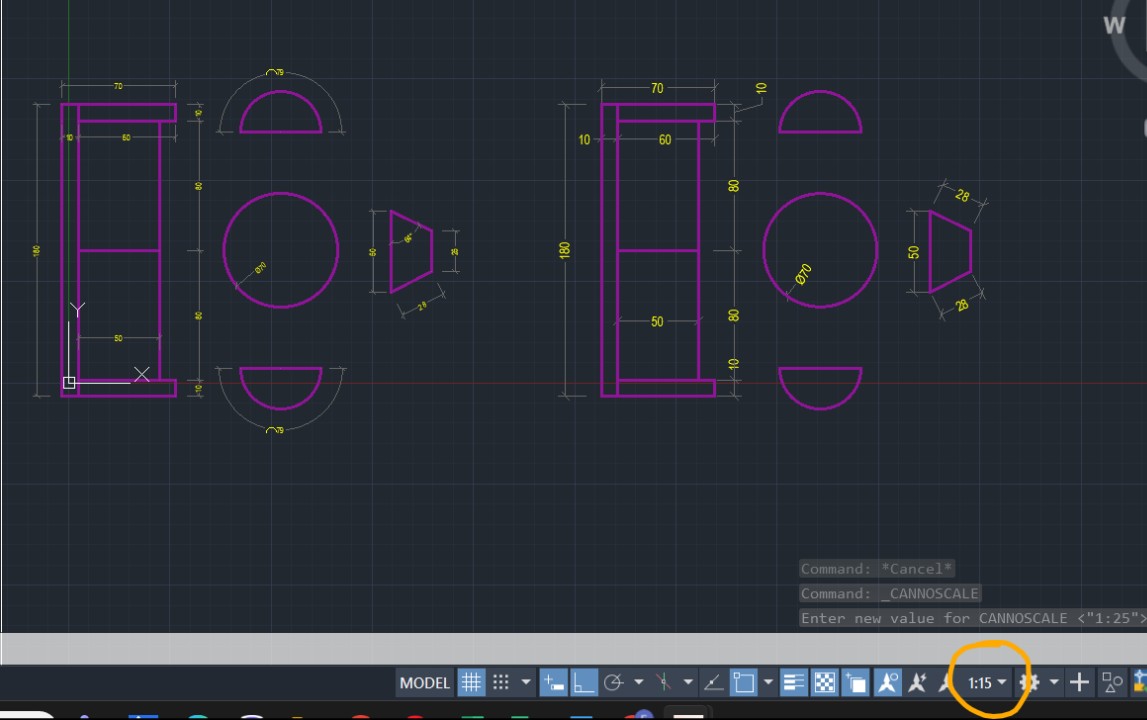

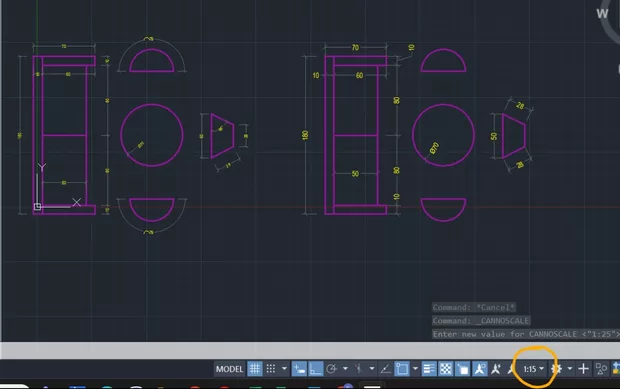

Когато сменяте мащаба в AutoCAD чрез Annotation scale (в долния десен ъгъл – в жълтия кръг на снимката), трябва да имате настроени анотационни стилове за оразмеряване, за да се адаптират автоматично към мащаба.

Ето какво да проверите и направите:

1. Уверете се, че използвате анотационен стил за оразмеряване.
   • Изберете оразмерителна линия.
   • В Properties (Свойства), проверете дали стойността на Annotative е Yes (Да).
2. Ако е No (Не), трябва да го промените:
   • Изберете обекта.
   • В панела със свойства го направете Annotative: Yes.
3. Проверете дали текущият мащаб е добавен към обектите:
   • С избран обект, кликнете с десен бутон и изберете Annotative Object Scale → Add/Delete Scales.
   • Добавете желания мащаб от списъка (например 1:15 или 1:25).
4. Ако
