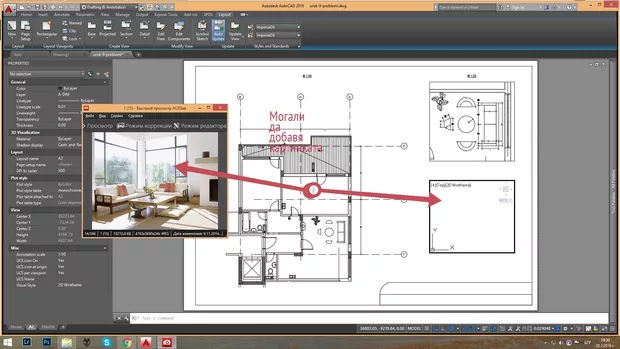

Може ли да се добави картинка в лейаута?

Здравей, може да процедираш по един от двата начина за които се сещам в момента.

Вариант 1

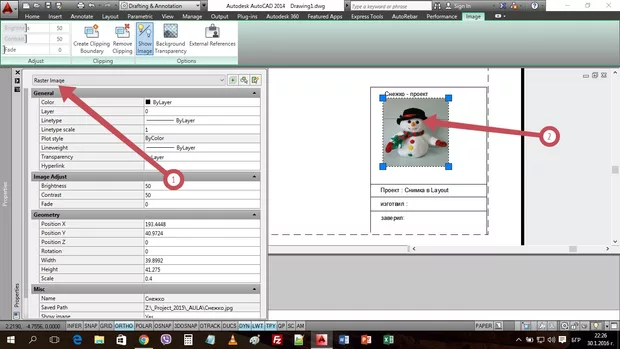

Ако изображението е част от антетката аз бих процедирал по следния начин - бих сложил снимката директно в Layout - a - снимка 1 т.е да не е част от viewport - a съответно винаги ще е с такива размери и не ми трябва viewport с който да варирам между мащабите.

Как може да стане това :

• най - лесно отивам на снимката ( файла ) и с Ctrl + C копирам файла и след това директно с Ctrl + V следва да вкарате изображението.

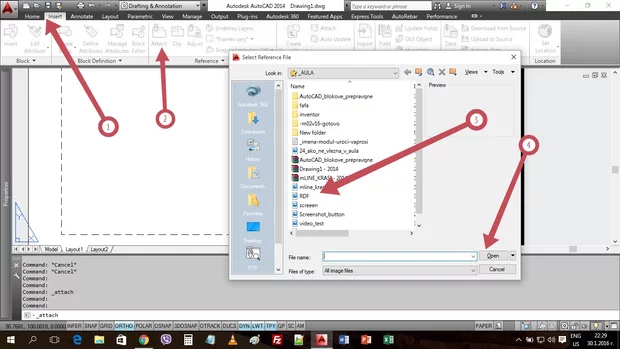

• вариант е докато сме в Layout да отидем на менюто Insert след това на Atttach, след което трябва да намеря файал със снимката да го избера и съответно да дам Open - снимка 2 .

Съответно и при двете решения за Вариант 1 AutoCAD те пита за Insert point ( точка на вмъване ) и за Scale - колко да премащабира изображението.

Вариант 2

При втория вариант нещата с вмъкването стоят по същия начин както в *Вариант 1 *, НО с разликата че вкарваме изображението в Model - ното пространство и съответно за да го видим в Layout - а, трябва да го видим през Viewport.

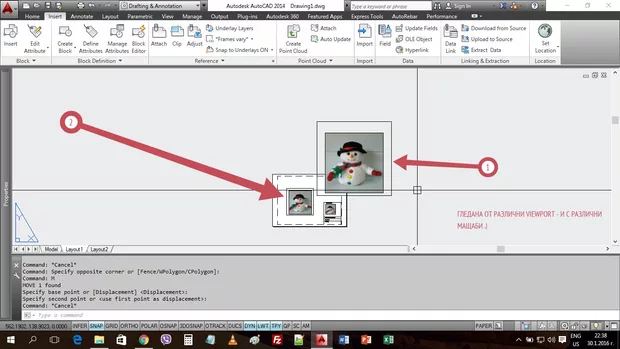

Хубавото тук е че ако е в моделното пространство и на едно място снимката ми трябва по - голяма може лесно,а пък на друго ми трябва респ. по - малка, бързо и лесно с промяна нa мащаба на viewport - a ще сменя виждам по - голяма или по - малка, А реално ще имам само една снимка. ( снимка 3 )

Надявам се да съм бил полезен с отговора.

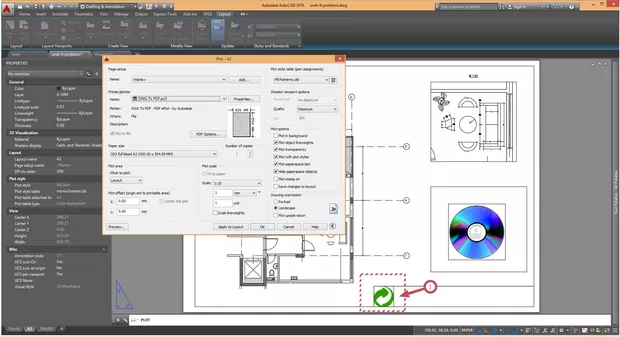

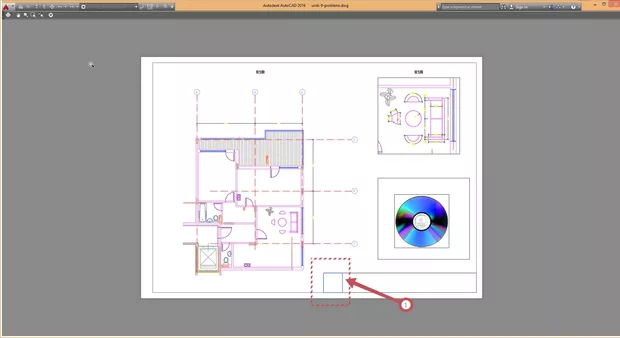

Много ти благодаря за отговора Краси. Вариант 2 се получава и работи, обаче при Вариант1 картинката се вижда в лейаута, а пък при принтпревю я няма. Показва се само контура на изображението. Пробвах да я преместя в друг слой но не е от това.

Не знам къде бъркам.

Първо, много точна снимка си показал, така директно мога да ти кажа къде е проблема :)

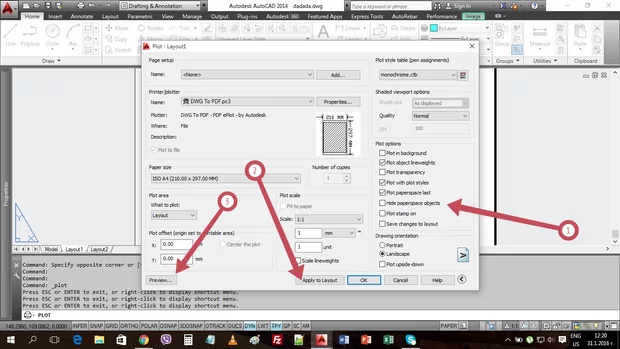

Махни отметката на Hide Paperspace Object - снимка 1.

И ще се виждат всички обекти ,които са в самия Layout - т.е. без да са визуализирани на база поглед от даден viewport.

Така се получи, много благодаря.
