Коя опция да избера, Attachment или Overlay?

AutoCAD

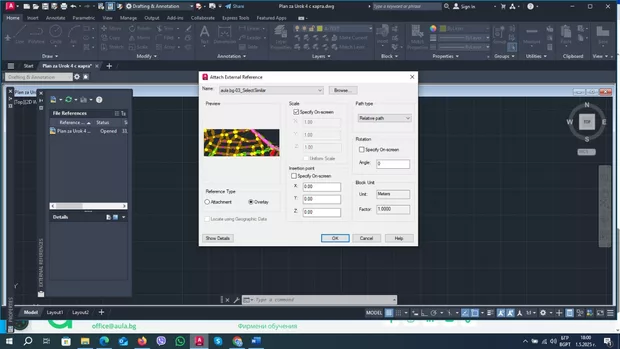

В този урок 4 от Модул 9 за подложка за вкарване в празния чертеж ползвам DWG-файла с план на мрежа от шахти от Урок в Модул 10. За настройките в прозорец Attach External Reference, в моя AutoCad 2024 имам сектор Reference Type, какъвто не виждам в прозорец Attach Image в урока с AutoCad 2012. Там има две опции Attachment и Overlay за избор на едната от тях. Коя от тях е правилно да избера с маркиране?

Здравейте, Димитър, ако искате DWG-файлът, който вмъквате като подложка, да се вижда и когато този чертеж бъде вмъкнат като Xref в друг чертеж, изберете опцията Attachment. Ако не искате подложката да се предава нататък (да се вижда само в текущия чертеж), изберете Overlay. За подложки, които трябва да се виждат и в следващи вложени чертежи, стандартно се използва Attachment.

  1. В прозореца Attach External Reference ще видите сектор Reference Type.
  2. Изберете Attachment, ако искате подложката (DWG-файлът) да се появява и когато този чертеж се използва като Xref в друг чертеж.
  3. Изберете Overlay, ако искате подложката да се вижда само в текущия чертеж и да не се предава нататък при вложени Xref-и.
  4. Натиснете OK, за да потвърдите избора и да вмъкнете подложката.

Опцията Attachment позволява вложените Xref-и да се виждат във всички следващи чертежи, в които текущият чертеж е вмъкнат като Xref. Overlay ограничава видимостта само до текущия чертеж и не предава подложката нататък при вложени Xref-и[4][5][6].

За Вашия случай, ако искате планът на мрежата от шахти да се вижда и в други чертежи, които ще използват този файл като Xref, изберете Attachment.

Благодаря за изчерпателния отговор!
