Каква може да е причината в Tool Palette.....

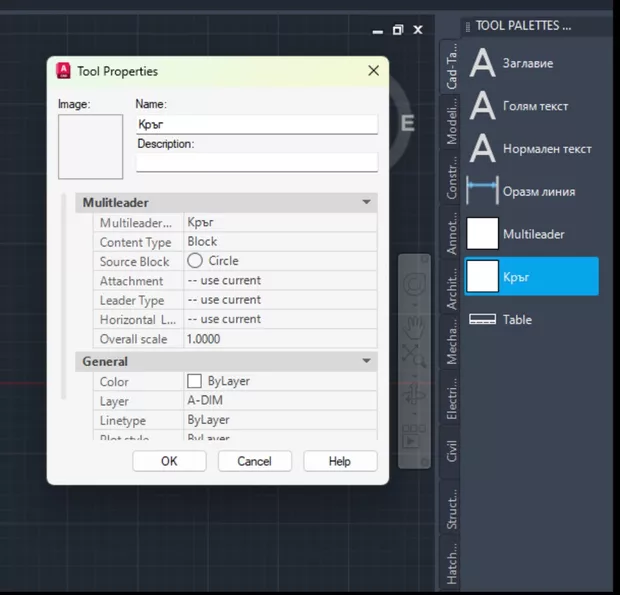

Здравейте, каква може да е причината в Tool Palette импортираните инструменти за Multileader и Кръг да не могат да бъдат модифицирани като останалите, на които успешно приложих скрипта. При тях Properties изглежда различно? Благодаря.
Здравейте, Екатерина, причината може да е в настройките на самите инструменти в Tool Palette. Възможно е импортираните елементи да имат предварително зададени свойства, които ограничават модификацията им или техните настройки да са различни от останалите.
В AutoCAD Tool Palette инструментите могат да се държат различно в зависимост от техните настройки и начина, по който са създадени или импортирани. Ето как да проверите и отстраните проблема:
1. Проверете типа съдържание на инструмента:
- Отворете Tool Properties на съответния инструмент (Multileader или Кръг) чрез десен клик и изберете Properties.
- В полето Content Type вижте какъв тип е инструментът. Например, ако е Block, настройките му може да са свързани със съответния блок в чертежа.
2. Сравнете настройките:
- Проверете дали Multileader стилът е правилно зададен и дали съответният стил съществува в текущия чертеж:
- Отидете в менюто Annotate > Multileader Style и се уверете, че стилът, използван от този инструмент, съвпада с другите.
- За инструмента Кръг проверете дали блокът Circle е наличен и съвпада с другите импортирани блокове.
3. Импортиране на стилове:
Ако стиловете или блоковете липсват или са различни: - Използвайте командата DesignCenter (CTRL+2) за импортиране на стилове от друг чертеж, който работи правилно. - Алтернативно, използвайте Tool Palette за пре-импортиране на инструментите, като се уверите, че всички нужни настройки са налице.
4. Скриптовете и свойствата:
Ако скриптът, който прилагате, не работи на тези инструменти, е възможно те да имат заключени свойства или различна структура. Проверете: - В Properties дали опциите като Source Block или Attachment са същите като при останалите. - Уверете се, че скриптът е съвместим с типа инструмент (Multileader или Block).
5. Решение чрез настройка на Tool Palette:
- Ако всички проверки не помагат, може да създадете нов инструмент в Tool Palette:
- Отидете на Tool Palettes (CTRL+3).
- С десен клик на празно място изберете New Tool.
- Ръчно задайте всички нужни свойства и ги тествайте.
Ако въпреки това не се справите, може да споделите повече детайли или екранна снимка за по-прецизна помощ.
