Защо в четвъртата стъпка на DataExtraction в Object не се поява блока ми?

AutoCAD Формула
AutoCAD

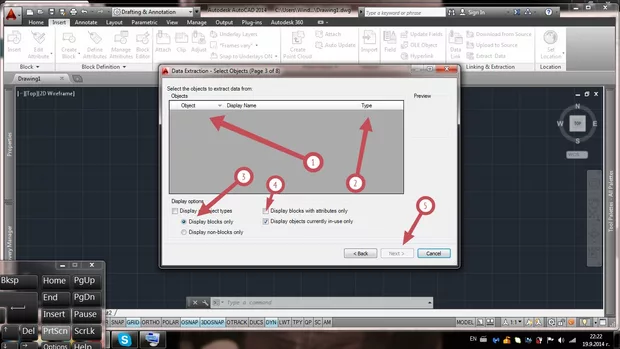

Добре де в 4 та под точка от урока ,под опцията врата ,където е отбелязана при мен не излиза .От къде идва тя?При мен се получава това в четвърта точка

Извинявам се за тъпия въпрос,нещо не съм в час.Просто видеото при мен е много бледо и не го видях че  видео,видях само картинките от долу.

И все пак ако някой даде малко пояснение за Пример 2 ,ще бъде добре ,поне за мен .От къде идва таблицата в началото на примера ,и после от къде идва тази подопция врата ,в 4 та подточка от примера,да не сам пропуснал някакъв файл ?

Здравей, нов AutoCAD ли си отворил (тоест нов празен чертеж - без нищо в него )  ако е няма как да видиш тази таблица - ще е както в твоя случай ще е празна защото Autocad не намира никакви обекти за които да ти извади някаква спецификация.

аха ,значи за да направя примера от урока трябва да си направя една примерна таблица ,нали така?


Мога спокойно да кажа че и двата примера са много объркано обяснени ,без да обиждам никой ,но за начинаещи е много трудно обяснено,въпреки че внимавам в абсолютно всички уроци супер много ,и съм ги минавал по два пъти ,от  тези два примера две  вечери вече се мъча и нищо не съм направил.

1 ви пример ,линиите не ги намирам във файл както и да е направих си поли линии отварям ги в чертежа ,отивам на Insert ,Data extraction и от там натискам на създай нов файл и от там нищо не си намирам моя файл никъде с линиите ето и снимка на по горе описаното

За втори пример изобщо да не пиша ,каша от всякъде  ,поне за мен ,мисля че спокойно можеше да се прикрепят два файла ,един с таблица и един с линиите ,за да може всеки спокойно да си оттренира показаното в урока .

Ако нещо е в мен грешката извинявам се предварително на всички ,но не трябва също да забравяме ,че всички сме тук за да се учим на AutoCad.
Ще чакам помощ от някой за да си довърша упражненията,предполагам пак от Краси на който съм искрено благодарен за подкрепата през целият курс.

Здравей, първо само едно малко уточнение отностно последния ти коментар за пример 1, след като дадеш Creative a new data extraction - ако търсиш dwg файла с линиите няма как да го намериш - Creative a new data extraction - ти прави извличане ( екстракция ) на данни , което извличане на данни се записва с .dxe, от който .dxe ще зависи в последствие данните които визуализираш.

Тук ще дам стъпка по стъпка ( вскя една от стъпки на dataextraction ).За пример ще използвам просто няколко произволно изчертани линии в различни слоеве ( какъвто е и примера в видео урока )

I. В напълно нов чертеж начертавам няколко линии, след което ги слагам в различни слоеве, след което запеметявам файла в определена папка.
II. Отивам на Insert и от там на Extract Data ( снимка 1 ) -> отваря ми се прозорец DataExtraction ( това е опционалния прозорец през който избирате условията ( параметрите ) на извличаната информация.
Стъпка 1. (Снимка 2) - На снимка 2 позиция 1 ( Creative a new data extraction ) - тази отметка се ползва ако искам да създам нов .dxe файл ( изцяло ново извличане /екстракция /, което няма да е обременено или обвързано с някаква стара извадка ( с подопцията може да използваме Use a previous extraction as a template, която ни дава възможност при предварително направен template ( на който сме задали вече аккво точно да се извлича като данни - съответно ще си спестим някой друг избор от опции в по следващите стъпки на Dataextraction прозореца ).Имаме и опция ( позиция 2 ) да изберем и Edit an existing data extraction, което ни дава възможност ако имаме вече създаден .dxe файл да можем да го променим, ако се налага. Много важно нещо което трябва да се отбележи е че когато в последствие се прави Update на изкараната таблица от DataExtraction - тази таблица като данни е обвързана с .dxe файла.В тази стъпка ще избера първото Create a new data extraction, и ще запазя .dxe  файла някаква определена папка.Давам Next.
Стъпка 2 ( снимка 3 ).Тук AutoCAD ме пита от къде да извлече данни за този .dxe файл може да се изберат няколко файла ( давам отметка на include ...... включително този който е отворен ).Може да се направи и селекция от определени елементи в дадения чертеж.Тук избирам пак първото давам че искам данните ми да се извлекат само от текущия чертеж.
Стъпка 3 ( снимка 4 ). Тук AutoCAD ме пита да слектирам обектите от който искам да извлека необходимата ми информация - съответно нямам голям избор с оглед на това че имам само линии избирам линиите.( съответно на Display options - давам съответно съм дал отметка да ми се показват всички обекти ).Давам Next.
Стъпка 4. ( снимка 5 ) .Тук AutoCAD ми предоставя възможността да си избера определни параметри за избраните, от мен обекти в предходната стъпка обекти, в дясно ( позиция 2 снимка 5 ) може да се филтрират тези параметри ( няма да давам разяснение за тях за да не те объркам още повече - въпрос на практика е да разбереш кое за какво служи), в ляво пък ( снимка 5 позиция 1 ) имам на основните параметри, които имат избраните от мен обекти  - от тях избирам слой и дължина, т.е слой и дъжина ще са параметрите които ще се извлечат накрая като данни.Давам NEXT
Стъпка 5 ( снимка 6 ) - тук AutoCAD Ме пита как да представя информацията съответно избирам да ми комбинира идентичните колони, да ми показва бройката на подобните обекти и името на обекта съответно с десен бутона върху табличката и по точо върху клетка от колоната Length отивам на Combine Record Mode и задавам Sum Values с цел да се сумират подобните - в случая по линийте ( Line_1 ....3 ) Давам Next.
Стъпка 6 ( снимка7 ) - На AutoCAD ме пита как искам да ми се предстваи извлечената информация ( позиция 1 - чрез табличка в AutoCAD - изкарва таблица в AutoCAD ; позиция 2 - изкарва външен файл - excel - ски например, като те пита съответно къде да го запаметиш ) аз избрирам само AutoCAD табличка.Избирам Next.
Стъпка 7 ( снимка 8 ) - пита за оформлението на тази табличка няма да се спирам тук на подробности ) Давам Next.
Стъпка 8 ( снимка 9 ) - Давам Finish.След което резултата е AutoCAD табличка с данните които зададохме да ни се изкарат чрез dataextraction.

Не знам доколко по - ясно е станало с това обяснение ( което обяснение стъпка по стъпка е почти същото както това във видео урока и разясненията под него като цяло, но се надявам да ти е помогнало и да можеш да се справип ссъс ситуацията.
Тук  https://drive.google.com/file/d/0B0_l-DBHaJf7aFdaNl8yRDZZTUU/edit?usp=sharing  ти давам моя dwg файл и съответно тук  https://drive.google.com/file/d/0B0_l-DBHaJf7TTRvSXJ1ZHVGazg/edit?usp=sharing   моя .dxe файл.

Провдай се да направиш пъро този първи пример докрай, след кеото ако се е получило и се е изяснило, за втория питай вече за втория пример.
Надявам се да съм бил ползен. Успех.


Първо ,,благодаря ти за огромния труд който си положил да ми обясниш всичко,прочетох доста пъти това което си ми написал и се опитах да го направя с обикновен файл със слоеве линии който сам си направих ,още в началото първата спомагателна  картинка която си ми сложил ти  ,при мен е същата, втората е същата на нея отбелязвам Create a new data extraction и натискам next,на третата твоя картинка нещата вече се разминават при мен излиза това.Къде  бъркам?

от тук нататък от твоите и от обясненията от урока мисля че ще ми бъде лесно да довърша упражнението и ще се справя,но сега пак не мога да продължа .

А забравих и за капак на всичко двата твои файла които ми даваш да използвам :Тук  https://drive.google.com/file/d/0B0_l-DBHaJf7aFdaNl8yRDZZTUU/edit?usp=sharing  ти давам моя dwg файл и съответно тук  https://drive.google.com/file/d/0B0_l-DBHaJf7TTRvSXJ1ZHVGazg/edit?usp=sharing   моя .dxe файл.

Първият го отварям с AutoCad и не знам как да го използвам ,а вторият го изтеглям и не мога да го отворя ,някаква програма ми иска дето я нямам .Ще ти бъда много благодарен ,да продължиш да ми помагаш докато успея да довърша двата примера от този урок ,защото аз така или иначе няма да се откажа ,имай предвид ,че голяма част от инженерите в България излизат на такова ниво ,така ,че на Aula им предстои още много работа с такива като мен ;)


Autocad - ския файл е примера който съм дал по горе в обяснението ( просто начертани няколко линии ), а другия файл .dxe файл за който говоря пак горе в разяснението в него се пази информацията от направената dataextraction, т.е. dwg файла гледа към .dxe файла.

Никъде не бъркаш този прозорец те пита къде да запзиш .dxe файла напиши някакво име и го запиши в някоя папка. Цитирам ти обяснението ми от по горе : " В тази стъпка ще избера първото Create a new data extraction, и ще запазя .dxe  файла някаква определена папка.Давам Next." Напишши примерно проба и си го постави на desktop -  a след кеото ще виждаш същите прозорци както горе в обяснението ми.

Краси успях най  накрая ,но след като съм си направил четири типа линии тук защо не ми излизат ,

и като ги групирам ми дава това

И за десерт табличката ми излиза миниатюрна  ,как да я направя по голяма

Здравей, сигурен ли си че линиите са ти в различни слоеве, все пак параметъра по който вадиш ( а и по който са показан от мен и във видеото )  количествата е Layer - ако всички линии са ти в Layer 0, то следователно, като ги групираш да ги групираш по Layer имайки един layer следва да получиш само една стойност нали.... Табличката изглежда твърде малка, но само сравнима с линиите тези линии са доста доста дълги, ако искаш табличката да стане огромна и да не изглежда малка спрямо линиите  - нах - лесно е да я scale - неш - селектирай я и след това напиши Scale в комадния ред и  след това напиши 5 ( или повече ) за да я уголемиш  5 пъти в случая.Надявам се коментара ми да те е ориентирал.

Да Краси коментарът ти ме ориентира мн добре ,мерси за което.С Scale се получи таблицата както исках ,но уж съм си направил четери линии слоеве ,а пак после при сумирането ми излиза един тип каде ли бъркам?

Ето още една снимка

и още една за по добра ориентация

Здравей,може ли да ми пратиш файла на който правиш dataextraction на kr_krastev@abv.bg за да погледна файла.

Може разбира се ,с най голямо удоволствие.

Здравей отново, сега погледнах файла който ми изпрати и както и предполагах всички линии са ти в слой - 0.На снимка 1 съм селектирал всички линии и както виждаш на позиция 1 всичките ти линии са в един слой и той е 0.За достоверност ще избера само една линия за да видиш че са в слой 0.Премести си линиите в различните създадени от теб слоеве и няма да имаш проблем. Как става това - ( най - простия метод ) селектираш една линия  след което отиваш на раздела Home след това в подраздела Layers и съответно в падащото меню избираш  един от слоевете в който си си избрал да поставиш селектираната линията ( снимка 3 ) .За повече яснота относно ползването на Layer - и  ( слоеве ) преггледай уроците за слоеве  и виж тази статия от раздела трикове във Aula - http://aula.bg/uroci-uprajnenie-za-rabota-sas-sloeve-v-autocad - тук в няколко стъпки са показани основните точки при работа със слоеве.Надявам се да съм бил полезен с отговора.

Невероятно ,но си напълно прав ,как не го видях като го показва на 15 места ,за пореден път ти благодаря


Аз съм начинаещ и намирам обясненията на лектора на последните 2 урока за напълно разбираеми. Даже не съм очаквал толкова подробно описание на менютата на Data extraction под урока.

C?

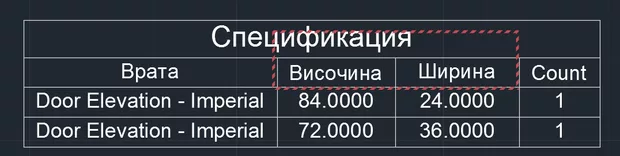

Здравейте, Имам едно питане за втория пример под урока (количествена сметка за бройки). Относно клоната за размер, как се наглася да излиза и височина и ширина на вратата в една клона, а не да имаме една за височина и една за ширина. Вратите които ползвам са от готовите динамични блокове в AutoCAD. В примера се вижда, че е изключена отметката за ширина, но не ми е ясно как в клоната за размер при съставяне на таблицата влиза. (видно е, че е константна величина)

Това зависи от начин по който е създаден блока.

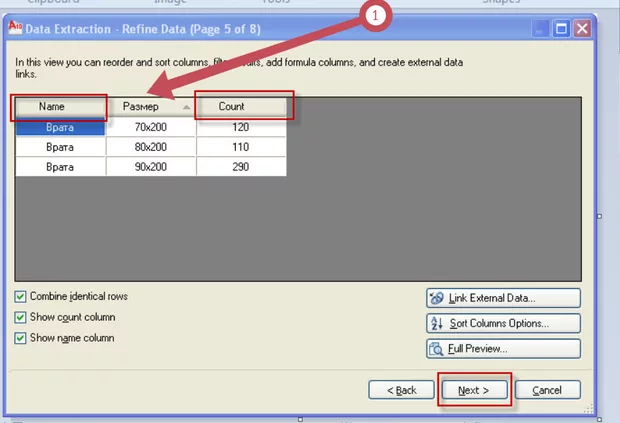

Ако атрибутната информация за вратата е нанесена като РАЗМЕР, то следва да имаш само един параметър - размер в който си нанесъл и двете и височината и ширината. Т.е представи си атрибутната информация като поле в което нанасяш някаква стойност. АКО полето е едно следва да имаш само една колона за него. В случая имаш поле Размер ... в него имаш запис 220x70, вадиш записа само за това поле ... съотвенто той е в една колона и записа е 220x70.

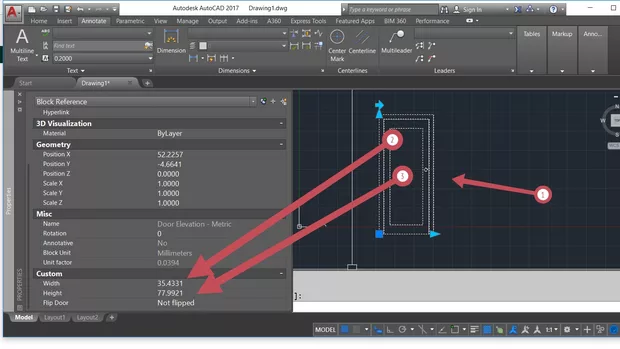

В твоя случай обаче ползваш готовите блокове на AutoCAD. Там както виждаш на снимка 1 позциии 2 и 3 , за височината и за ширината имаш две отделни полета. Тези две отделни полета са твоята атрибутна информация за блока. Те са отделни, следователно следва за всеки един поотеделно да извадиш в колона резултатът.

Само да вметна точно в този случай, атрибутната информация е обвързана с динамичното действие Stretch, което е предвидено за вратата. Т.е. тези две полета са в динамична връзка с "разтеглянето на вратата" по дължина и височина.

Снимка_1

А функцията на този блок да разбирам ли, че е следната: вадиш блока пита те за размер, задаваш му 80х200 и действително блока излиза с ширина 80 и височина 200? Или просто това си един елемент (в случая врата), която е изчертана подходящо за чертежа. А с атрибута посочваме, че елемента (врата) ще е 80х200 и така в таблицата за спецификация един и същ елемент ще ни го записва с различни ширни/височини. (в зависимост от това какво зададем)

На този етап от време, нека да кажем че може и по всеки от горно изборените начини.

В курса AutoCAD Формула II има цял модул за това и тук бих изписал доста, за това какви са начините за подход.

Да кажем че може да си нагласиш и чисто таблично размерите на вртата и избирайки я директно да записваш размерите ѝ върху чертежа, може да направиш и така че да не е танличен избора ами както е блока който показах в горната снимка, да са през определени интервали увеличаването на височината и широчината. Ако е таблично може в таблица да си нагласиш моделите на вратите и срещу тях да са размерите и тези размери да са вързани с реланите размери на блока за вратата и тя да се променя спрямо избора, на даден блок може да направиш различни изгледди (типове) чисто акто архитектура или като дву или едно крилни ... транслационни, ротационн, и т.н. ..... ако си поиграш с опциите за създаване на динамични блокове, може да си спестиш доста в бъдеще и да си улесниш чертането в пъти.

Благодаря тепърва се сблъскам с блокове и не съм още в час как се случват нещата. Вървя поетапно курса е изключително полезен и интересен. Обратната връзка тук във форума е чудесен завършек.

Да, хвани основите тук и ако имаш интерес към блокове в курса който споменах по-горе опрелено ще те научи да правиш "умни? блокове :)

Да определно форума е супер, винаги много съм се радвал на тази част от обучението тук, защото се решават проблеми от практиката, дискутират доста неща, получават се интересни въпроси и може би самите отговори и теми тук са едно 30 % от самия курс.
