Как се пренасят слоеве от чертеж в чертеж и от компютър на компютър?

Здравей, Марто.

Препоръката ми е:

За преместване от един компютър на друг - тук ползвайте един и същи шаблонен файл.Като този шаблонен файл съдържа слоевете, които трябват за стартирането на един проект изначало.

Ето няколко най-често разисквани теми свързани с шаблоните в AutoCAD:

Създаване на собствен шаблон за бърза работа

Как да си направя шаблон със слоеве в AutoCAD?

Защо нямам папка DesignCenter?

Защо когато отворя Design Center към урока за шаблони не откривам директория с библиотеки?

За преместването (вмъкването) на слоеве от един чертеж в друг, препоръчвам да се използва Desgin Center.

Ето няколко уроци и теми свързани с темата Design Center.

Урок 12 от курса AutoCAD Формула - Design Center. Управление на блокове, стилове и настройки

Защо нямам папка DesignCenter?

Защо когато отворя Design Center към урока за шаблони не откривам директория с библиотеки?

На мен Design Center -a ми е най-удобен, затова го и ползвам.

Ето един пример с Design:

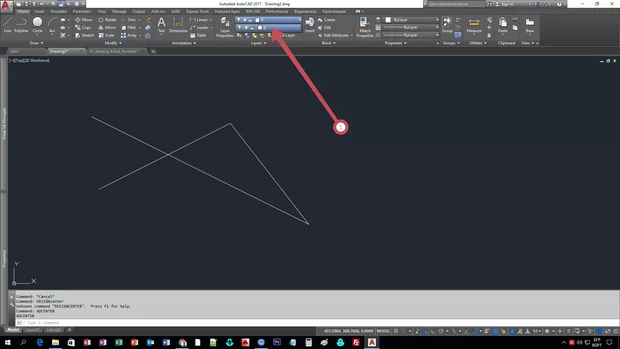

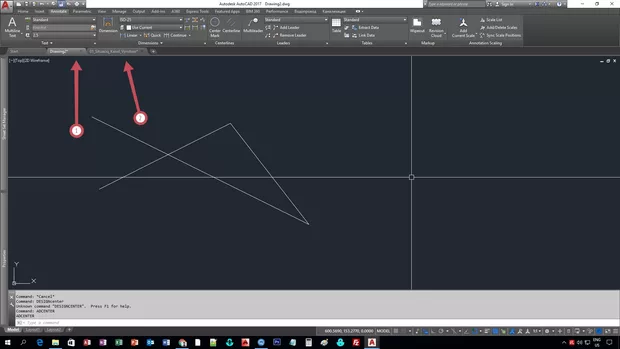

Имам два отворени чертежа - снимка 1 позиция 1 и 2.

В чертеж 1 нямам нито един слой, освен служебните (снимка 2 позиция 1).

Нека да отворим Design Center -a в чертежа който съдържа само слой "0", посредством изписване на командата ADCENTER в командния ред.

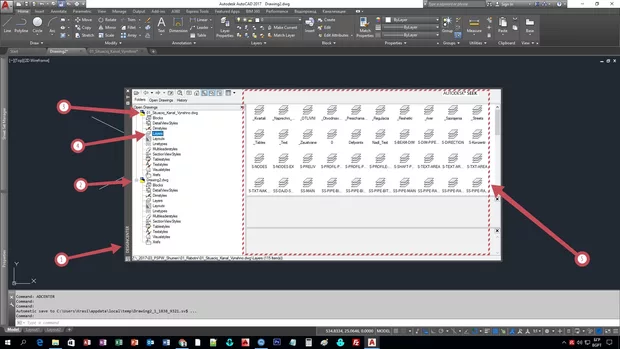

Отваря ни се прозореца Design Center (снимка 3 позиция 1). Там виждаме и двата отворени чертежа (снимка 3 позиция 2 и 3), ако кликнем на раздела Layer от директорията на чертежа с многото слоеве (снимка 3 позиция 4), следва в дясно да видим всички слоеве съдържащи се в чертежа с много слоеве (снимка 3 позиция 5).

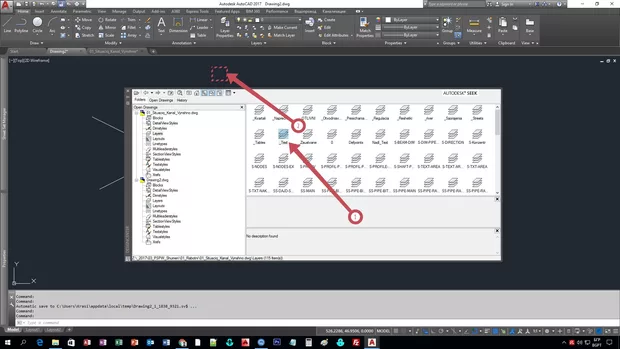

Ако изберем даден слой (снимка 4 позиция 1 ) и с дърпане и влачене (снимка 4 позиция 2) го преместим към моделното пространство на чертежа съдържащ само слой "0".

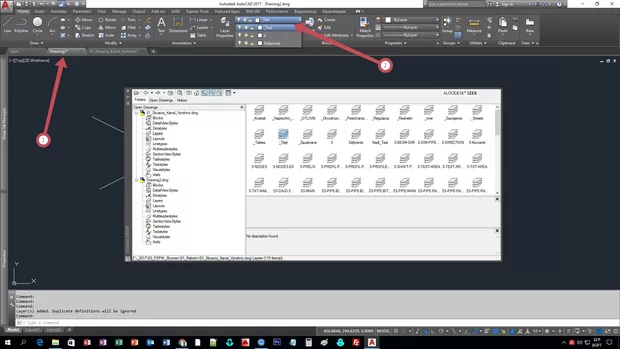

След това действие вече в чертежа в който имахме само слой 0 (снимка 5 позиция 1) вече имаме и "придърпания слой" - "_Text" (снимка 5 позиция 2).

Като цяло в Модул 7 от курса AutoCAD Формула II - "Организация на бързи библиотеки в AutoCAD" има описание на това как могат да се организират блоковете, така че да се ползват на други компютри или в други чертежи отворени на един и същ компютър, тези "тактики" могат да се приложат и за слоеве без проблем.

Надявам се да съм бил полезен с отговора и насоките, които дадох.

Ако някой ползва някакви други, различни от споменатите по-горе "такитики" нека сподели, интересно ще е да видим какво предпочитат да прилагат другите.

Да това определено е добър конкретен отговор на моят въпрос, който ме задоволява на пълно. Мерси

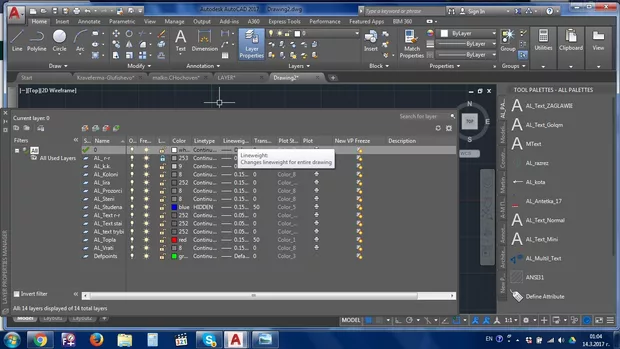

Здравейте! И друг път съм споделял моята тактика, но сега ще я споделя отново. Всички блокове, стилове на дименсии и текстове, мултилидери и слоеве ми са във отделен файл вкаран в Темплейта.От там са вкарани в палетата с инструменти, и ако променя някой блок отива променен и в палетата. С мултилидирите обозначавам различните сечения на кабелните линии. За това отделните мултилидери са към конкретни сечиния които са в различни слоеве. И ако работя на чист файл, каквото вкарам от палетата си отива със съответния слой. В палетата са ми и столовете за текстове и дименсии. И всичко което ползвам, включително и мултилинии които ползвам. Звучи малко претрупано но е много удобно. Малко съм подробен, но изчерпателен. Поздрави!
