Как се обръща дименсия в AutoCAD?

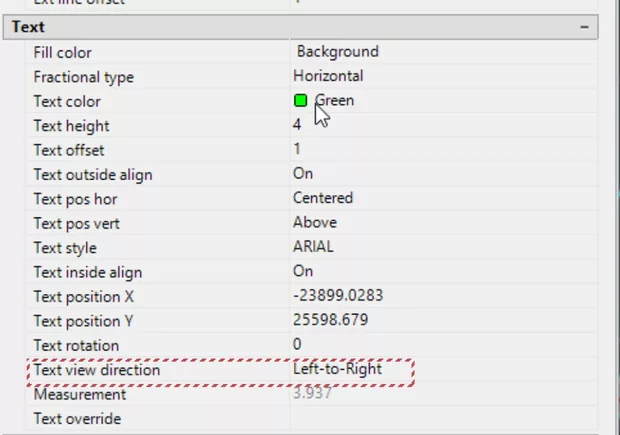

В свойствата на оразмерителната линия има едно пдащо меню - Text view direction. Оттам се сменя на отдясно наляво.

Здравейте и от мен.

Антони е показал много точно, коя точно е отметката за промяна на посокарта на изписване на текста в дименсията.

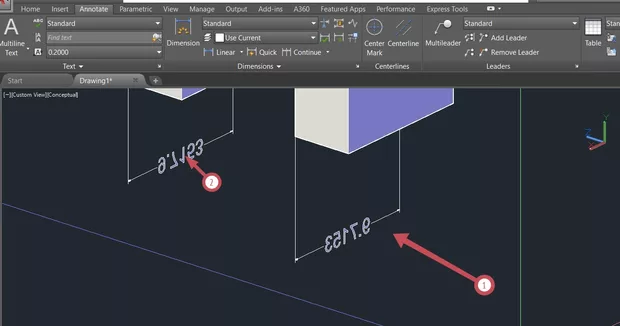

Искам да вметна нещо обаче .... не бива да забравяме че имаме двуменрен текст в тази дименсия и той съответно лежи в дадна равнина И макар и с промяна на дирекцията ако равнината в която е измерена дадената проекция от тримерната фигура е с изглед противоположен на момнетния изглед, който правим към тримерната фигура, ТО в доста случай тази дименсия ще изглежда нечетиме именно зависимост от погледа ни - например снимка 1 позциия 1 и 2 са показани два текста погледнати по един и същи начин, НО обърнат текст посредством опцията показана от Антони...... и двата не се четат в този поглед.

Така че тук според мен идеята е АКО наистина това е твоят поглед, под твоя поглед имам предвид че този поглед който си показал на снимката съответно искаш да го разпечаташ по абсолютно същия начин, ТО тогава препоръката ми е да зададеш равнина *перпендикулярна на погледа и съответно върху нея да създадеш всяка оразмерителна линия, която искаш, така следва текста да се "проектира" на равнината перпендикулярна на погледа ти (тази която трябва да създадеш .... как се създава равнина и как се работи с равнини в AutoCAD 3D е показнао в началото на курса така че нама да се спирам на това) и съответно когато имаш перпендикуллярна на погледа ти няма да имаш проблем с "разчитането" тескта в оразмерителни линии.

Препоръката ми Ивайло е да пробваш по този начин ако си решил да разпечатваш текста.

И съответно друг вариант е да погледнеш така фугурата, че чисто технически да покажеш необходимите размери, по четим начин, без да се налагат кой знае колко хватки.... реално с погледа показан от теб оразмерителна линия в дясно може да остане, не ти трябва същата оразмерителна линия в ляво.... тази в ляво ще е подходяща само че ако погледа беше друг, така че помисли съотвенто и от тази гледна точка, какво точно искаш да покажеш при печата..... а ако не разпечатваш, то няма нужда да се тевожиш при завъртане на модела ще виждаш лявата дименся правилно, но няма да виждаш дясната както трябва ... :).

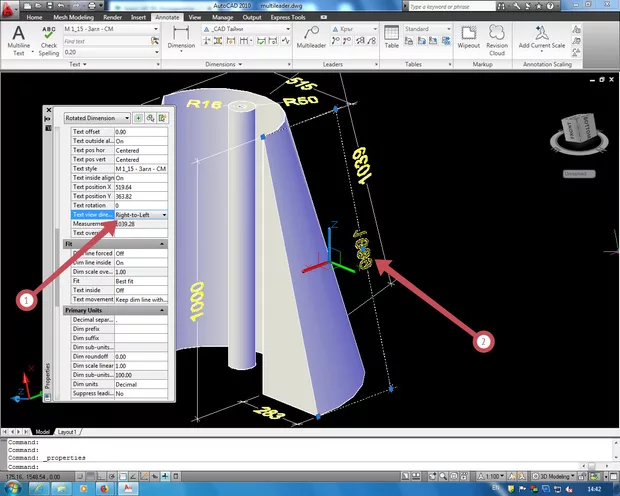

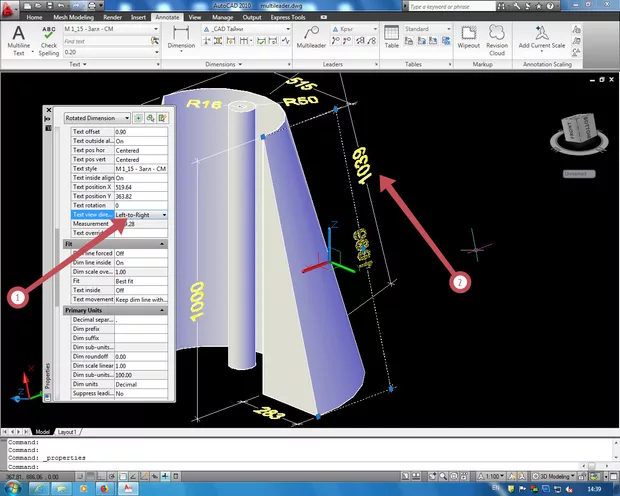

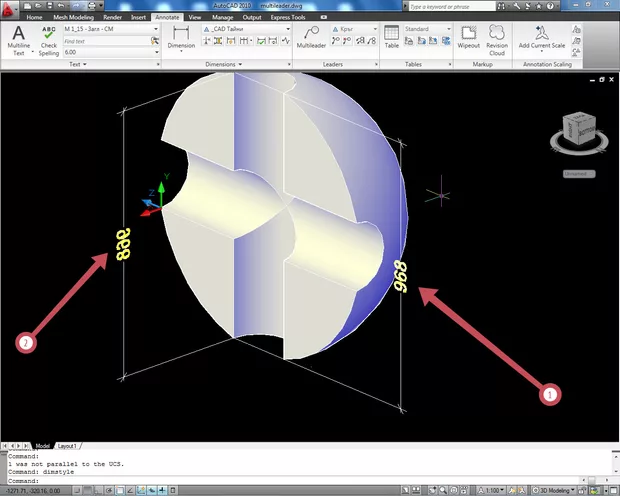

Благодаря на Антони и на Краси, но това, к. показва Антони, като че ли не винаги помага, напр. при такова оразмеряване (картинките):

И при двата случая (Left to Right и Right to Left), цифрите на размера не са добре позиционирани. Дали има някакъв универсален начин за правилно позициониране? Благодаря.

Ужасно много съжалявам, но виждам, че погрешно съм поставил стрелка 2 от първата картинка. Тя също трябва да сочи към маркирания размер. Съжалявам и се извинявам.
