Как да започна изчертаване първо на вертикалната страна?

Question

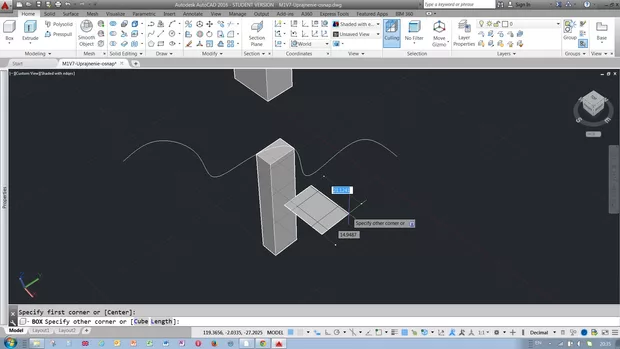

Как да започна изчертаване първо на вертикалната страна на паралелепипеда (успоредно на YZ) - при мен винаги започва хоризонтално (успоредно на XY) и не успявам да открия как да го променя. Реферирам към 6:46 от видеото - начало на изчертаване на паралелепипед, с прилепване към среда на лице. Acad 2016.

Краси Кръстев · Accepted Answer

Здравей,

Първо тази препратка към коя минута за коя минута от видеото се отнася

въпроса е чудесна ( ако всеки задаваше въпросите си така когато става за да

уточнява казуса си щеше да е прекрасно ).Ще вметна само че ако стопираш

видеото точно в този момент и копираш линк от лентата би се получило нещо

такова като линк https://aula.bg/autocad-3D-3d-prilepvaniia-3d-object-snap#00:06:46

и както виждаш линка завършва с точно определено минута и секунда от

видеото, копирайки го в лентата сега ще започне директно от тази минута.

Сега към въпроса... ако използваш прилепването към дадено лице няма да ти е

проблем да изчертаеш основата на паралелепипед ( или друг обект ) в коя да е

равнина, защото равнината на основата се определя от равнината на избраното

лице от другия обект, а не от глобалната ти координатна система.

Aко обаче искаш да изчертаеш обекта с основа в друга равнина различна от XY,

ще те посъветвам да изгледаш много внимателно следващите няколко урока за

Координатни системи там ще разбереш каква е основната концепция и ще си

отговориш на въпроса как основата на дадена фигура или пък линия да лежи в

точно определена равнина.

За мен точно тези уроци с координатните системи, бяха най - важни за

разбиране от първите 5 модула на курса, затова наистина обърни внимание на

тях и ако и след тях изпитваш затруднения пиши ще помогнем тук във форума.

Надявам се да съм бил полезен с отговора.

Одилия · Answer

Здравей, благодаря ти за много бързия и подробен отговор!

В интерес на останалите участници обаче искам да уточня, че в конкретния случай лесното решение на проблема се оказа включването от лентата на опцията "Snap UCS to active solids plane" (при мен първоначално беше изключена). Още докато гледах видеото ми направи впечатление, че координатната система не е променена, за да се направи солида. Показвам тук опцията за яснота, но не знам дали е точно същата в по-старите версии.

Краси Кръстев · Answer

Да в случая е едно много добро и бързо решение, естествено както и споменах в по - горния коментар, това може да стане по хиляди други начини при разбиране на координатните системи и прилепванията в 3D пространството на AutoCAD.

В урок се използва прилепване на база точка от лице ( повърхнина ) от даден солид и ако  искаме точно от определена точка да ни започва основата на новия солид е по - прецизния вариант.
