Как да запазим леаутите при използването на Wblock?
Има ли как при използването на командата Wblock да запазим настройките направени и в леаута? Пример: в един файл имаме Долна армировка, Горна армировка и греди, като всеки от 3те чертежа е оформен в отделен леаут. Но ни се налага да ги раздели 3те чертежа.
Може би командата EXPORTLAYOUT ще ви помогне.
Пуска се в лайаута и го изкарва в отделно .dwg като го поставял в моделното пространство с размерите от самия лейаут.
Целта ми е да запазя оформения леаут и същевременно размерите в модалното пространство. При EXPORTLAYOUT чертежа е мащабен в модала. Благодаря за предложението.

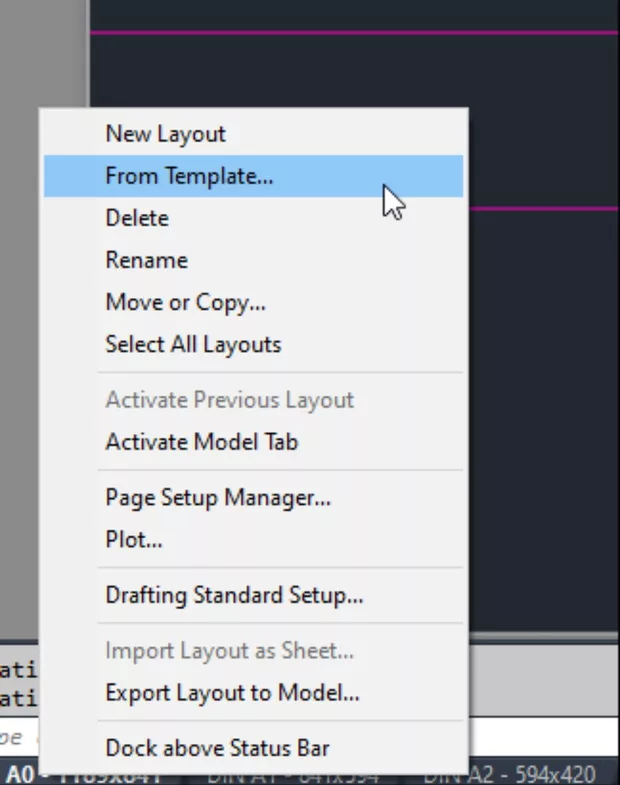

Щом това е търсения ефект, тогава след пускане на WBLOCK, в новосъздадения файл щракнете с десен бутон върху подлистниците с лейаути.
Изберете From Template.
Oтидете до местоположението на оригиналния файл.

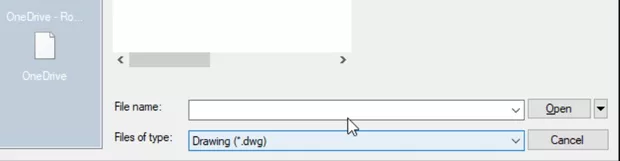

Отдолу в падащот менщ за вид файлове изберете .dwg
Щракнете върху файла и вкарайте желаният лейаут от стария чертеж.
За да се разделят всеки отделен лехаут в отделен чертеж действието се повтаря толкова пъти колкото нови двгта искаме и се запазва с ново име с комадната "Запазаи като".
