Как да видя размерите на 3D solid обект?
Здравейте! Искам да благодаря за чудесните уроци на Аула и инициативата като цяло! Тук могат много повече неща да се научат, отколкото в присъствен клас! А сега относно моя въпрос: Бихте ли ми казали как да видя размерите на даден начертан 3D solid обект? В други програми като Corel на всеки начертан и селектиран обект му се виждат размерите в лентата с инструменти. Тук има ли подобна опция? Също така ме вълнува и начинат за подреждане, например искам да сложа ваза с цветя на центъра на масата или квадратна фруктиера с плодове, има ли начин да направя това съвсем точно, без да се мъча да отгатвам центъра й? Благодаря предварително!
Размерите на основните стереометрични обекти могат бъдат видяни в палитрата със свойства. Под основни се има предвид паралелепипед, сфера и т.н. Ако обемното тяло е по сложно, няма габаритни размери в свойствата. По въпроса с вазата, това става с прихващанията за триизмерни обекти. Например за да я сложиш в центъра на плота на масата, ти трябва да прихванеш среда на страна на обемно тяло, сиреч Center of face. Тук говоря за триизмерните прихващания, които се пускат с F4 и са различни от двуузимерните прихващания.
Здравей, Илия.

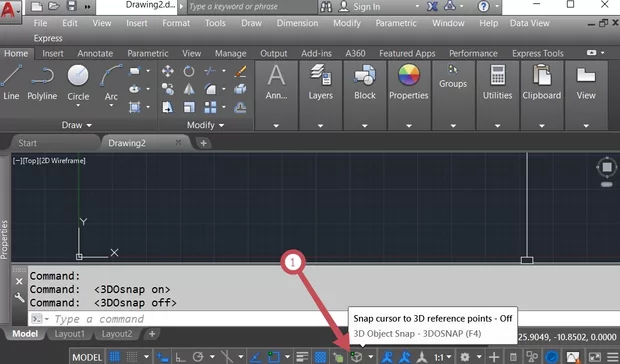

По отношение на вторият ти въпрос със центрирането, то когато чертаеш в 3D в AutoCAD има прилепвания за 3D. Тези прилепвания се включват с помощта на клавиша F4 или с изписване на 3DOsnap в командния ред или посредством включване на бутона от лентата със състояния показан на (снимка 1 позиция 1).

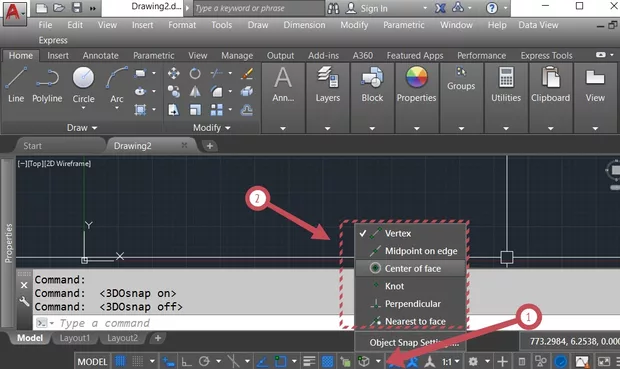

Ако натиснеш стрелкичката до бутона показана на снимка 2 позиция 1, може да видиш КОЙ точно прилепвания да включиш (снимка 2 позиция 2).

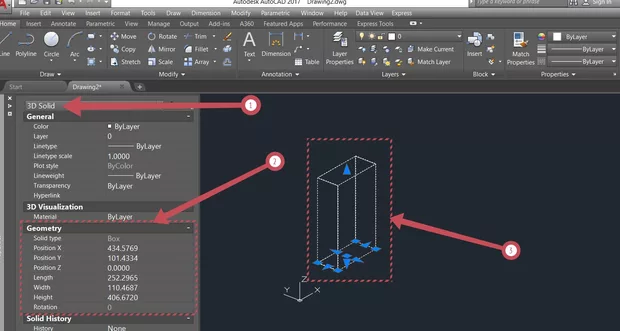

По отношение на вторият ти въпрос ... в properties (снимка 3 позиция 1), в раздела Geometry (снимка 3 позиция 2) може да видиш данните за дадения обект.
Сърдечно Ви благодаря! Виждам че не щата са малко по-различни като в другите програми, но лека полека ще се справя! Желая Ви успех!
Моля! Супер е че това ти е помогнало, Илия!
