Как да реша следният казус?
Здравейте на всички и Честита Нова Година Ще се радвам на помощ от Ваша страна Казуса ми е следният При отваряне на вече начертан план, размерите ми на чертежа са два пъти по-малки.Тоест чертала съм стая с дължина 100 на 80, при отваряне написаните размери на дименсионните линии са 50 на 40. Но само написаните размери са два пъти по-малки, когато тръгвам да ги измервам с команда dim наново виждам правилните. А вторият ми проблем е при опит да преместя една фигура, която е била залепена до друга фигура.Та при преместването на първата тя влачи със себе си и втората, като променя геометрията на втората.
Благодаря за отговора.

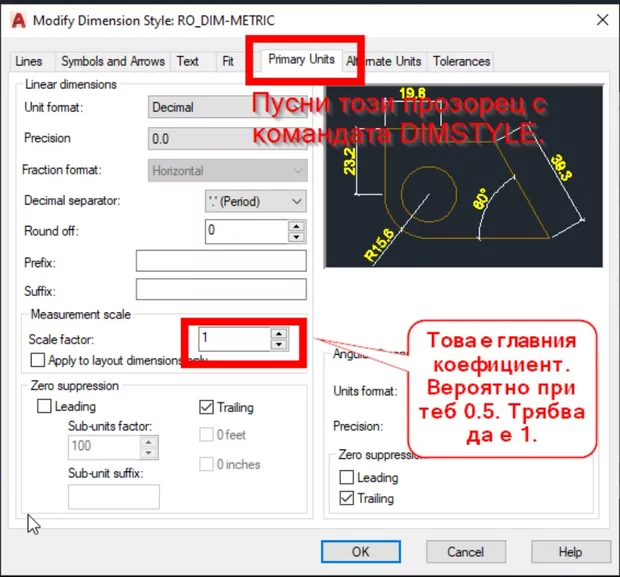

За първия въпрос, мога да помогна. Не е виновен чертежа, той си е същият. Вероятно виновен е оразмерителния стил, който е правен за работа по "стария" начин - неанотативно и без лейаути. В свойствата на оразмерителния стил е зададен главен коефициетн 0.5 така че да изобразява половината на действителните размери. Това се прави когато искаш да постигнеш два различни мащаба на един лист, но размерите да са коретни. Като цяло е безмислено да ти обяснявам как и защо се прави. Моят съвете е да НЕ знаеш защо се прави така и НИКОГА да не го правиш така, ще си спестиш много усилия. Научи се на съвременния начин за оразмеряване и печатане. За да ти се оправи размерния стил оправи цифрата тук:
Втория въпрос ще е много по-лесен за отговяряне ако качиш снимка.
