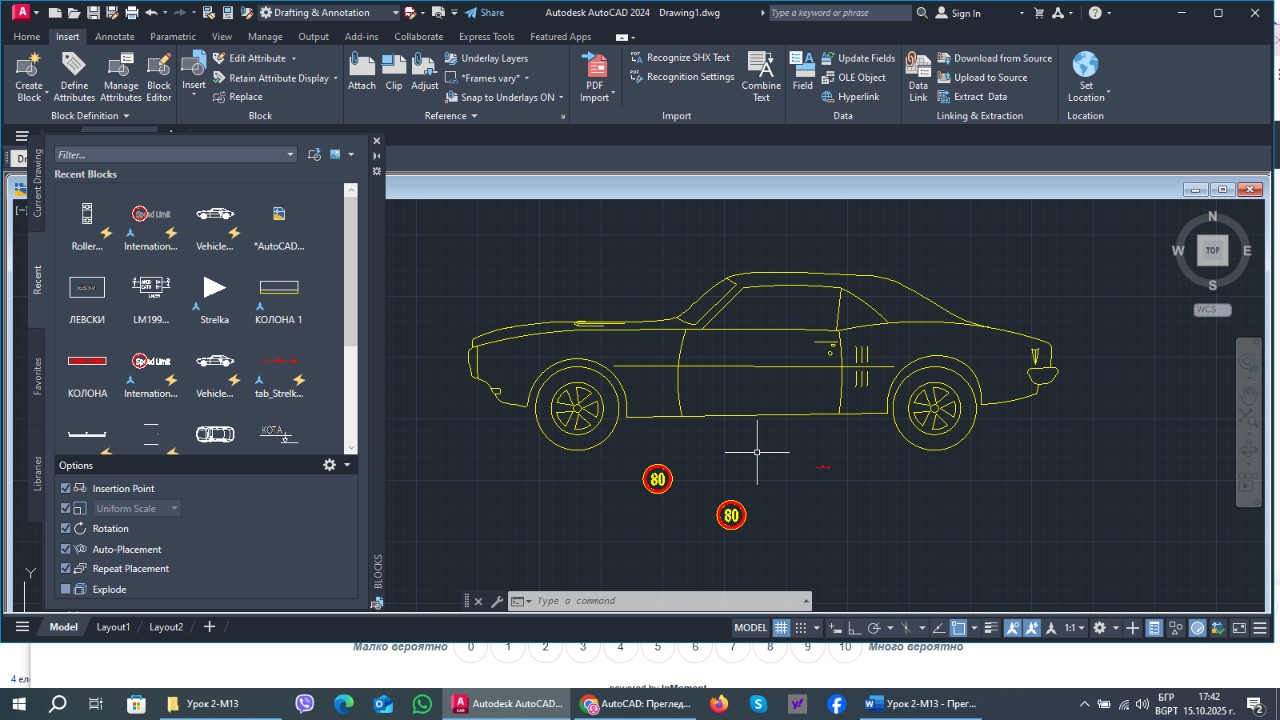

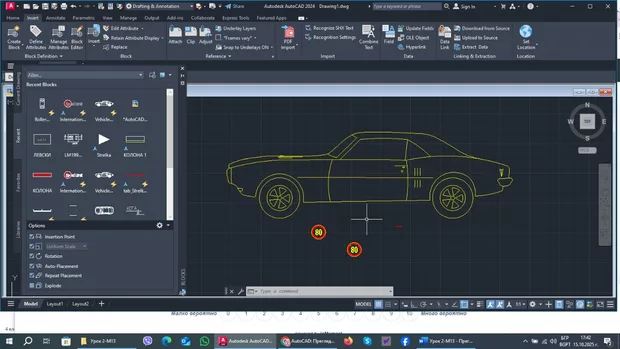

Как да променям големината на импортираните блокове?

Здравейте, Димитър,

Големината на импортираните блокове се променя чрез Scale командата или чрез настройки на единиците. Проблемът най-често се дължи на различни настройки на единиците между блока и чертежа.

Бърз начин - Scale команда

1. Изберете блока с Select command или директно с левия бутон на мишката
2. Напишете SCALE в командния ред и натиснете Enter
3. Укажете Reference Point (базова точка) около която ще се мащабира блокът
4. Въведете scale factor - например 0.5 за намаляване наполовина или 2 за увеличаване двойно

Reference Scale метод

1. Изберете блока със Select command
2. Напишете SCALE и натиснете Enter
3. Укажете Reference Point (базова точка)
4. Напишете R за Reference и натиснете Enter
5. Укажете два пункта, които дефинират Reference Length на блока
6. Въведете New Length - желаната дължина в Ваши единици

Проверка и настройка на единиците

1. Напишете DDUNITS в командния ред за проверка на единиците на чертежа
2. Напишете -DWGUNITS за настройка на Insertion Units
3. При Insert Block диалога проверете Block Units секцията и настройте правилния Conversion Factor

Insert Block настройки

1. При вмъкване на блок чрез Insert Block command (или I команда)
2. В диалога проверете Scale секцията
3. Настройте правилния Scale Factor преди Insert
4. Проверете дали Block Units отговарят на единиците на Вашия чертеж
