Как да променя размера на правоъгълник от палетата със свойства на обекта?

Question

Здравейте, дали може от палетата със свойствата на обектите да се променя размера на обект - правоъгълник?Предполагагам, че ще е лесно да се стречне до необходимите размери,но ако може някак си от тази палета също ще е лесен метод. Благодаря.

Краси Кръстев · Accepted Answer

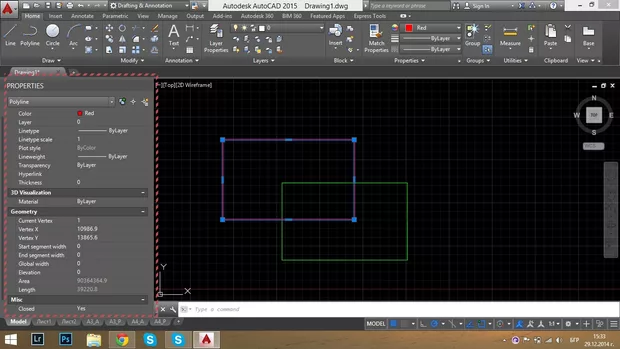

Здравей, така просто изчетан обекта се възприема като една затворена полилиния която е от точка до точка ( vertex ).В палетата има вероятност да сменяш на всяка една точка ( снимка 1 ) координатите тоест при малки сметки и чертане с координати реално може да сменящ координатите на точките и съответно да промениш геометрията на фигурата - но това по - добре само теоритично да остане като вариант - в случая съм на точка 3 ( позиция 1 снимка 1 ), от позиция 2 снимка 1 може да смениш точката ( vertex - a ).След което позиция 3 и 4 са координати по X и Y и съответно може да промениш така координатите че да преместиш по X и Y точката - така със всички точки и да получиш желаните размери.

Само ще спомена някои други варианти, които с напредването в AutoCAD ще разбереш :

1. Направа на динамичен блок със един от двете параметър ИЛИ linear ИЛИ с XY и деиствие stretch така бързо и лесно да направиш така че този правоъгълник като блок да можеш да го управляваш като размери по X Y като директно пишеш размерите ( не давам пример защото би отнело много писане -  за динамични блокове са отделени два модула в курса за блокове в Аула ) ( снимка 2  и 3)

2. Другия вариант е да направиш параметрични  ограничения ( снимка 4 ) - и местейки само една точка на определено разстояние ( било ръчно или с X и Y координати от палетата със свойствата ) да запазиш правоъгълната форма и да си увеличил размера по X ( H ) или Y ( B ).

Най - вероятно има и други подходи за това да не стречваш ами по друг начин да коригираш гееометрията, но аз най - бързо се сетих за тези два - като този с блока предпочитам да го ползвам в практиката - като параметъра по B и Н на правоъгълника благодарение на това че е блок директно ги задавам в палетата.

Надявам се да съм бил полезен с отговора.

Весели празници !

Георги · Answer

Много благодаря за подробния отговор. Весели празници и на теб, на всички съфорумци и на целия екип на Аула.

Божидар · Answer

Здравейте!
Мисля, че най-лесно ще стане с включен бутона ORTHO. Маркираш правоъгълника и чрез местене на средните манипулатори променяш размера до нужния.

Краси Кръстев · Answer

@Божидар,

Здравей, така е определено, така би следвало да се модифицира най-лесно, но конкретно идеята на Георги беше да си го модифицира от палетата със свойства.

Както винаги в AutoCAD, има хиляди варианти за справяне с дадена задача, тук може да се нарпави и блок който да се стречва, също би било интересно решение.
