Въпрос към урок: Основни принципи при чертането от курс: AutoCAD Формула

Как ... ?

AutoCAD Формула AutoCAD
V.T.

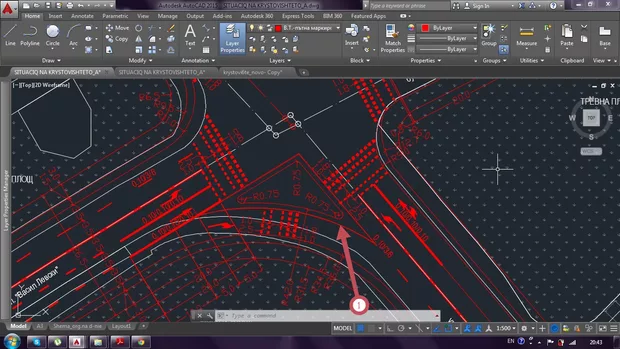

Здравейте, искам да разделя посочената на снимката дъга на отделни участъци с избран от мен размер (т.е. да получа точки върху дъгата). Бихте ли ми казали как може да се случи това?

Антони Радованов

Има вариант да стане с командата DIVIDE. Командата се въвежда след това се избира дъгата и се въвежда броя на сегментите, на които искаш да я разделиш. Наглед изглежда че нищо не се е променило, но всъщност командата поставя точки на равни интервали по дъгата. Можеш да ги видиш като избереш дъгата с пресичащ или ограждаш прозорец. За да можеш да ги прихванеш трябва да се пусне прилепването за точка OSNAP -> Node. Оттам нататък можеш да прекъснеш дъгата с BREAK.

V.T.

Много Ви благодаря, тази команда свърши работа.
