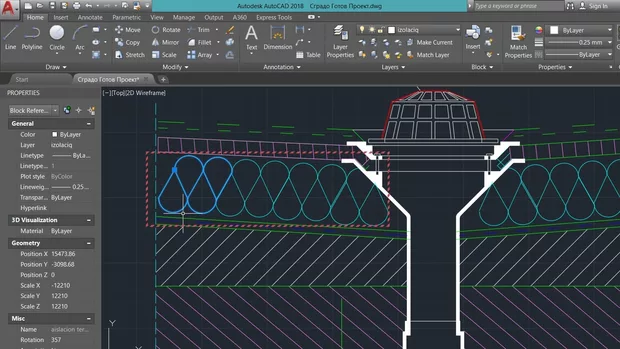

Има ли начин да се направи щрих за топлоизолация?

Здравей, Петър.

тук: Щрих за топлоизолация споделям щриха който си посочил.

Файла със щриха е с разширение .pat . Как може да го използваш ще ти стане ясно от тези две теми тук:

Как да вмъкна щриховка от файл с разширение ".pat", в моя DWG чертеж?

Мога ли да задам мой .pat файл, с който AutoCAD да работи?

В тях има обяснение какво точно са .pat файловете и как могат да се приложат.

Благодаря много! Получи се перфектно.

Моля, супер че е ти е свършило работа!

Здравейте! Това като го гледам има и полилиния с такава форма. Може и да е по-лесно да се работи с нея. Поздрави!

инж. Николов, Kъде мога да намеря различните видове полилинии?

Изолацията може лесно да се направи с полилиния, но трябва да се модифицира с опциите PEDIT, което не винаги е най-удобно. По-скоро има такъв стил линия, който се казва BATTING, а ширината се контролира през свойството Linetype Scale. Преимуществото е че може да се изчертае проста полилиния и да се зададе този стил, като снадките по ъглите се получават прилични. Реално има няколко начина да се изобрази, няма най-добър а по-скоро най-добър за ситуацията. В случая на детайла около воронката която си показал изчертаването на ръка е най-удачно, защото позволява да се направи скосяването в частта към заустващата част като се разпадне последния блок, освен това можеш по прецизно да завъртиш посоката на изолацията да следва наклона на оттичане.

Това е линията която имах в предвид. Напиши имейл адрес ще ти я пратя. Поздрави.

Направих го и с полилиния! Благодаря на всички.

Здравейте, Споделям lsp за този тип щриховка (в споделената връзка има описание как да задействате програмата) https://drive.google.com/file/d/1aQ2LoxrL6K3rrZJq5hdA7RLfC7lQp6Iz/view?usp=sharing https://drive.google.com/file/d/1r4KQaZG-KHN0Km06V8_0R5Q3L_UZaTWB/view?usp=sharing Поздрави!

Описанието https://drive.google.com/file/d/1r4KQaZG-KHN0Km06V8_0R5Q3L_UZaTWB/view?usp=sharing
