Как се настройва дебелина на обект "Point"?

Не съм много добър в АутоКад, но Point не е ли само спомагателна точка, която просто да ти залепя курсора на това място и не трябва и да се вижда на готовия чертеж? Според мен точки се правят със запълнен кръг или блок

Записваш командата "pdmode" и избираш вида на точката. След това изписваш командата "pdsize" ,за да изберешголемината (мащаба на точката). Преди това в меню "HELP" виж видовете точки и размерите им.

@ Марин Маринов. В AutoCAD има обект, който е точка.Тя обикновено играе ролята на подробна точка. Може да се ипозлва при направа на г.снимка, подробни точки при трасиране и т.н..Не бива да се бърка с точка за прилепване, двете неща са доста различни.Point e обект, към него също може да се прилепиш.

@Георги Табаков. Казуса по - скоро тук е как може да се зададе дебелина на на самата точка ( Point ).

По отношение на казуса така както разбирам Венета мога да дам следното предложение :

Може на точките да се зададе определен цвят ( може да е някой точно определен който рядко използваме да речем 10 е номер на един от червените цветове, обикновено използвайки червено обикновено избираме това по подразбиране - Red което е със стойност 1 ).

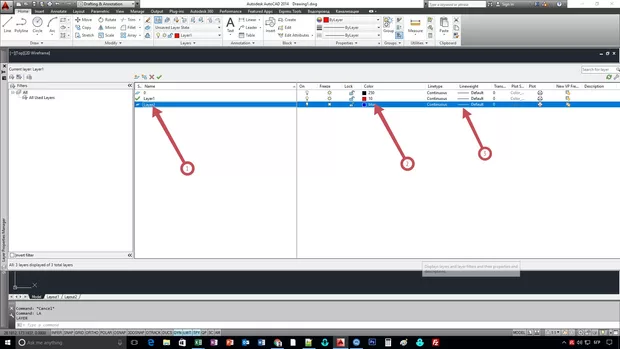

В случая точките ще са ми в Layer 1 ( снимка 1 позиция 1 ) и той ще е със цвят 10 ( снимка 1 позиция 2 ), като дебелината на линията я оставям да е тази по подразбиране ( снимка 1 позиция 3 ).

След което ще си създам специален .ctb ( или ще променя настоящия ) в който ще задам точно определени настройки за дадения цвят 10.

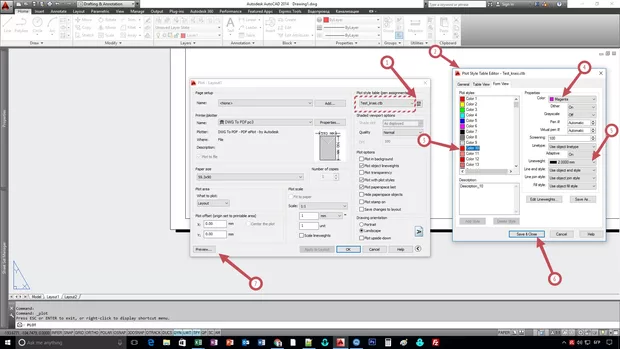

Отивам на бутона за отваряне на прозореца с настройки на .ctb файла ( снимка 2 позиция 1). В случая .ctb файла се казва Test_krasi направените промени ще са само за него.

Какви промени правя там?

Първо избирам цвета който избрах за Layer 1 ( червено с номер 10 - снимка 2 позиция 2 ), след това променям Цвета на плотиране на този цвят ( снимка 1 позиция 3 ) т.к. не искам точките да се принтират червени, ами да се принтират в лилаво ( Magenta ), след това променям дебелината на принтиране на елементите, които са с цвят 10 ( снимка 2 позиция 4 ) избирам дебелината да е 2.00, след което запазва промените по настройките на цвят 10 за дадения .ctb файл за да запаметя промените ( снимка 2 позиция 5 ), след което кликвам на Preview ( снимка 2 позиция 6 ) за да видя как би изглеждала точката.

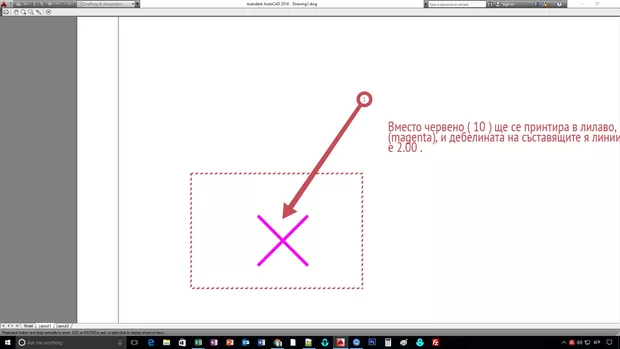

На снимка 3 е резулата от направените промени.Съответно подробната точка се принтира с дебелина 2.00 и съответно е с цвят лилаво ( Magenta ).

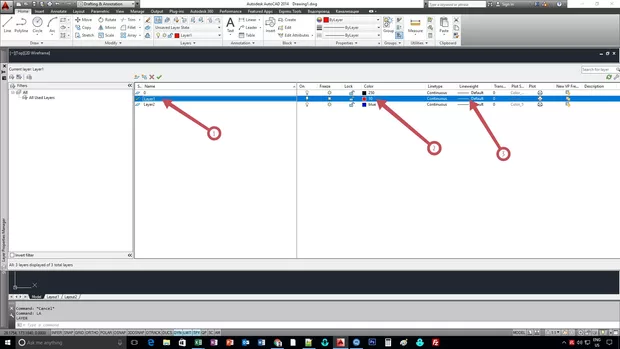

Нека обаче да направим едно сравнение спрямо точка, която е в слой layer2 ( снимка 4 позиция 1 ), за който слой са зададени следните характериститки : да бъде в цвят син ( blue (5) ) ( снимка 4 позиция 2 ) и съответно дебелините на линиите в него да са тези поподразбиране ( снимка 4 позиция 3 ).

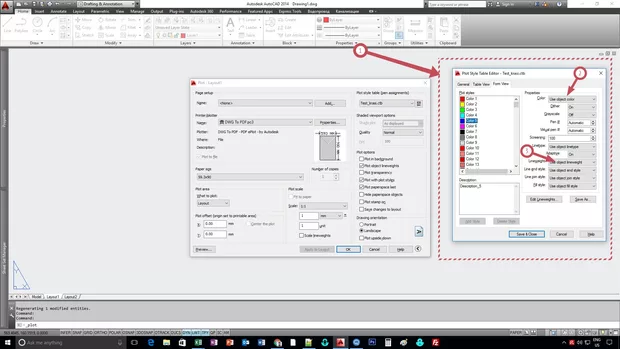

За този цвят няма да правя никакви промени ( снимка 5 ) т.е. ще запазя настройките така че дебелина цвят на обекта в този цвят да се взимат, не на база цвета, ами на база настройките в самия обект ( Use object color ).

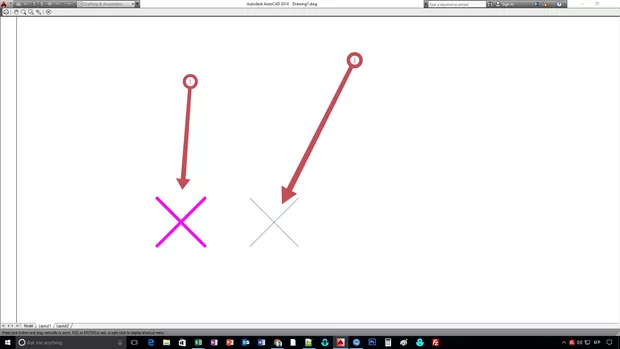

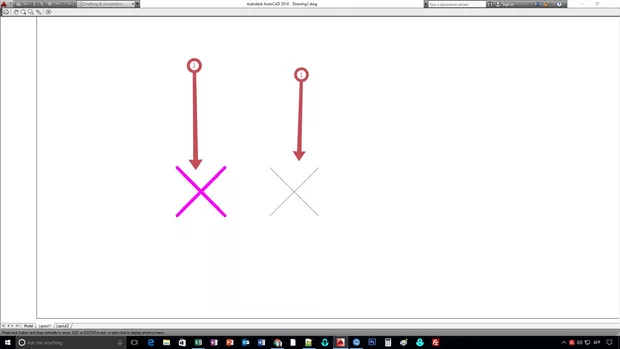

Нека си създадем една точка в layer 2 ( снимка 6 позиция 1 ) в близост до точката, която направихме по - горе в Layer1 ( снимка 6 позиция 2 ).Видимо тази на която е в Layer 1 е с по дебели линии.

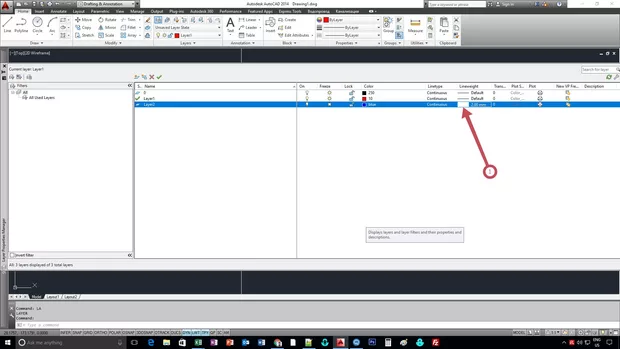

Нека задам на Layer2 дебелина ( Lineweight ) на линиите 2 ( снимка 7 позиция 1 ), да видим какво ще се случи.Би следвало и синята точка ( тази в layer 2 ) да стане със същата дебелина като тази от Layer 1.

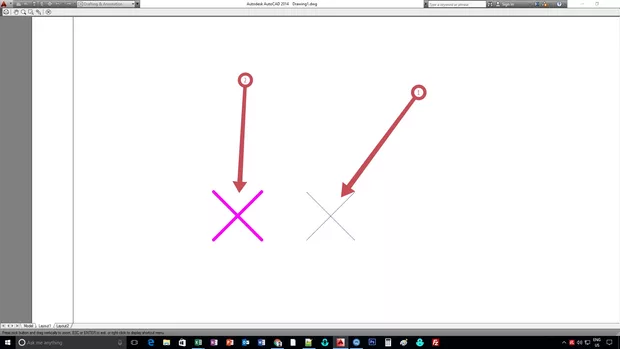

Да ама НЕ ! На снимка 8 се вижда че синята точка в layer 2 е с все така тънки линии.

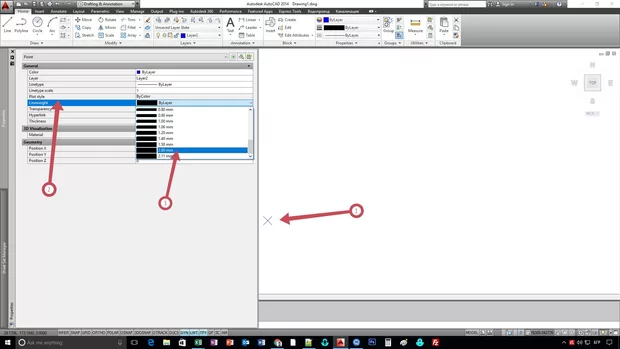

Нека я селектираме и ръчно да ѝ зададем стойност 2.00 за дебелина на линиите ( Lineweight ) ( снимка 9 позиция 1 ).

Пак не се получи. На снимка 10 се вижда ясно че пак точката в layer 1 e с доста по - дебели линии.

Така че идеята тук е да ползвате цвят и последваща настройка на цвета в .Ctb файла.

Препоръката ми е да използвате наистина цвят който не ползвате изобщо наприемр 211, и съотвтно без проблемно да си му задете който цвят искате и каквато дебелина искате.

Надявам се да съм бил полезен с отговора и да свърши работа тази техника за удебеляване на точките ( points ) в AutoCAD.

Благодаря Краси, отново си много изчерпателен. Отговорът е точно в целта!

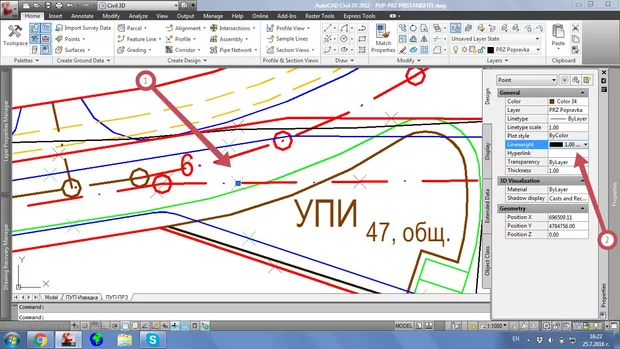

Благодаря за разяснението Краси аз това не го знаех, отнастно дебелината знака point на подробната тачка като променя на дебелина или цвят в леара в който е изчертана се променя и дебелината и съорветно цвета. При мен така се случват нещата надявам се да съм полезен :)
